Гидроцилиндр. масляный — HITACHI MX6515B

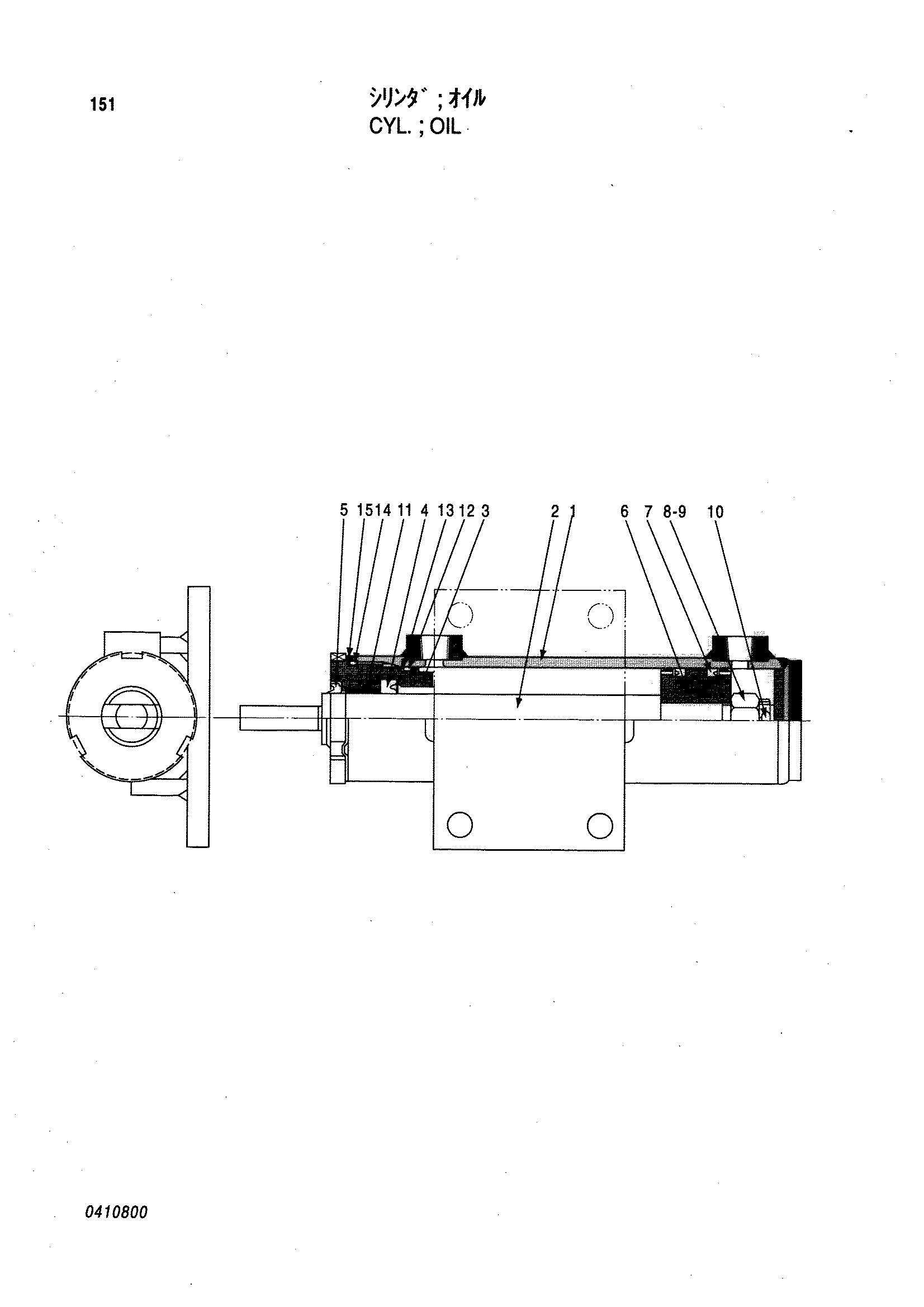

Заводская схема «Гидроцилиндр. масляный» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4281289 | Гидроцилиндр | 1 | |
| 1 | 0410801 | Труба гидроцилиндра | 1 |
| 2 | 4058978 | Шток поршня | 1 |
| 3 | 0403002 | Головка гидроцилиндра | 1 |
| 4 | 0403003 | U-образная манжета | 1 |
| 5 | 0403004 | Грязесъёмное кольцо | 1 |
| 6 | 4058980 | Поршень | 1 |
| 7 | 0403009 | U-образная манжета | 2 |
| 8 | 4058981 | Корончатая гайка | 1 |
| 9 | 4058982 | Регулировочная шайба | 1 |
| 10 | A764040 | Шплинт | 1 |
| 11 | 0403005 | Втулка | 1 |
| 12 | 0403006 | Уплотнительное кольцо | 1 |
| 13 | 0403007 | Опорное кольцо | 1 |
| 14 | 4104478 | Уплотнительное кольцо | 1 |
| 15 | 0403008 | Стопорная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
