Клапан регулировочный — HITACHI MX6515B

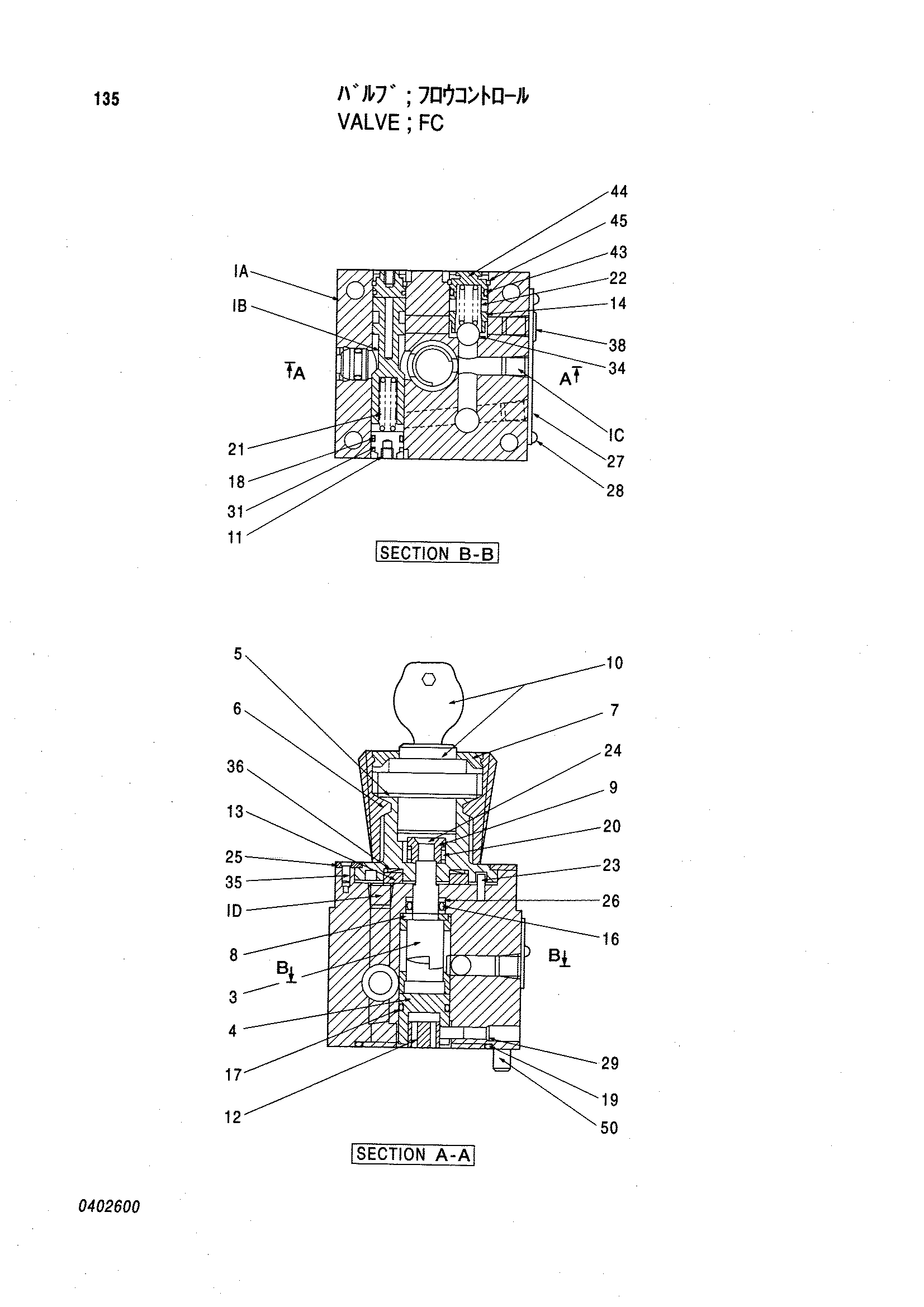

Заводская схема «Клапан регулировочный» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4149180 | Клапан регулировочный | 1 | |
| 1C | 0103302 | Пробка | 3 |
| 1D | 0103302 | Пробка | 1 |
| 6 | 0402601 | Гайка регулировочный | 1 |
| 7 | 0402602 | Колпачок | 1 |
| 8 | 0402603 | Шайба | 1 |
| 9 | 0402604 | Седло пружины | 1 |
| 10 | 0402605 | Шпонка | 1 |
| 11 | 0402606 | Пробка | 3 |
| 12 | 0402607 | Винт регулировочный | 1 |
| 13 | 0402608 | Кольцо | 1 |
| 14 | 0402609 | Направляющая | 1 |
| 16 | 0232127 | Уплотнительное кольцо | 1 |
| 17 | 0402610 | Уплотнительное кольцо | 1 |
| 18 | 0232126 | Уплотнительное кольцо | 3 |
| 19 | 0402611 | Уплотнительное кольцо | 2 |
| 20 | 0402612 | Пружина | 1 |
| 21 | 0402613 | Пружина | 1 |
| 22 | 0402614 | Пружина | 1 |
| 23 | 0402615 | Палец | 1 |
| 24 | 0402616 | Болт флусх | 1 |
| 25 | 0402617 | Кольцо | 1 |
| 26 | 0354901 | Опорное кольцо | 2 |
| 27 | 0402618 | Информационная табличка | 1 |
| 28 | 0348106 | Винт | 2 |
| 29 | 0402619 | Болте разъём | 1 |
| 31 | 0402620 | Кольцо | 3 |
| 34 | 0402621 | Стальной шарик | 1 |
| 35 | 0402622 | Болт флусх | 3 |
| 36 | 0402623 | Пружина | 1 |
| 38 | 0402624 | Информационная табличка | 1 |
| 43 | 0328215 | Уплотнительное кольцо | 1 |
| 44 | 0402625 | Пробка | 1 |
| 45 | 0402626 | Кольцо | 1 |
| 50 | 0106306 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
