Гидроцилиндр. масляный — HITACHI MX6515B

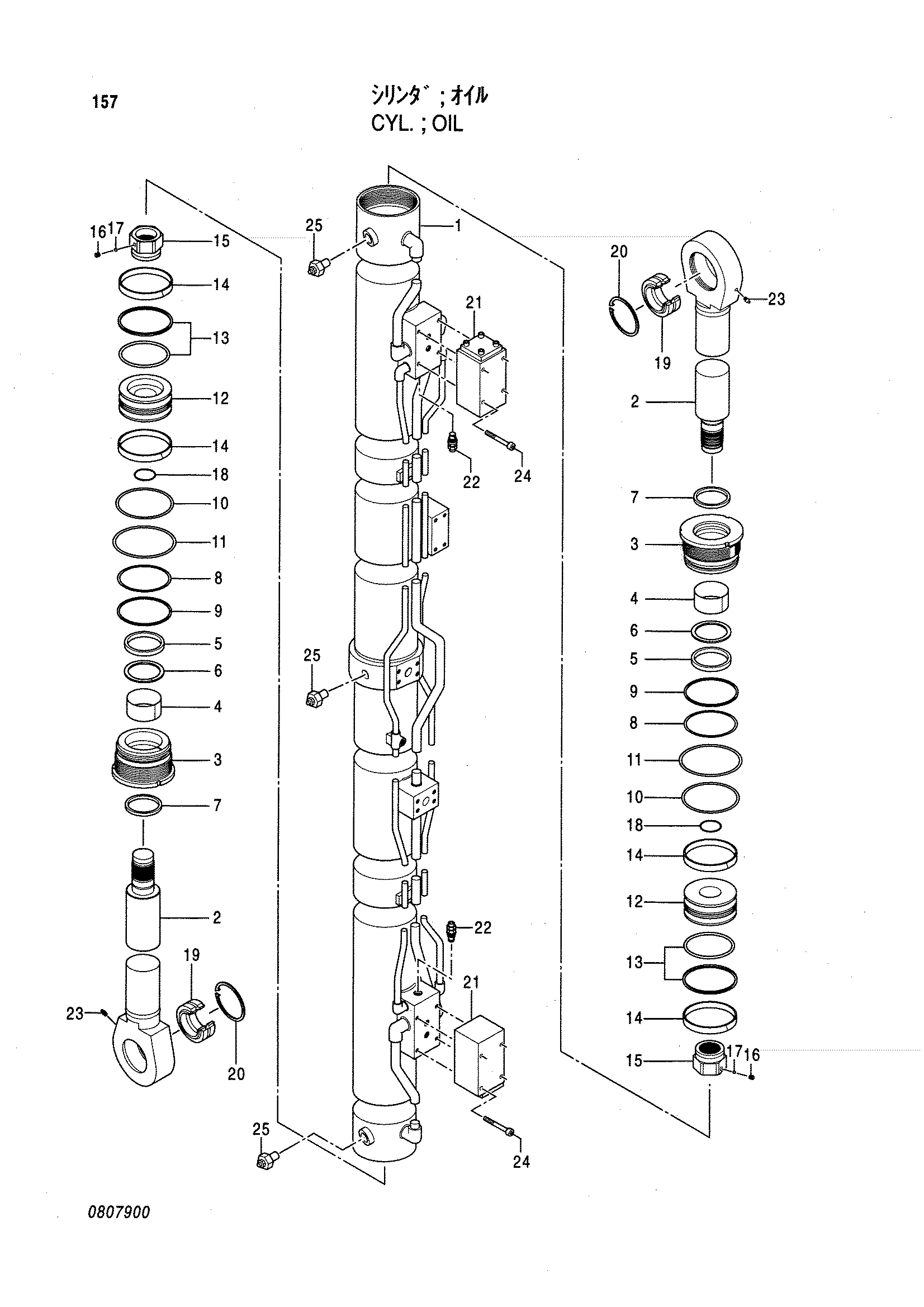

Заводская схема «Гидроцилиндр. масляный» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4417032 | Гидроцилиндр. масляный | 1 | |
| 1 | 0807901 | Труба гидроцилиндра | 1 |
| 2 | 0807902 | Шток поршня | 2 |
| 3 | 0807903 | Головка гидроцилиндра | 2 |
| 4 | 4510821 | Втулка | 2 |
| 5 | 4070021 | У-ринг | 2 |
| 6 | 0208522 | Кольцо букк-уп | 2 |
| 7 | 0807904 | Грязесъёмное кольцо | 2 |
| 8 | 4007534 | Уплотнительное кольцо | 2 |
| 9 | 0807905 | Опорное кольцо | 2 |
| 10 | A810160 | Уплотнительное кольцо | 2 |
| 11 | 4035664 | Стопорная шайба | 2 |
| 12 | 0807906 | Поршень | 2 |
| 13 | 0237312 | Уплотнение кольцо | 2 |
| 14 | 0807907 | Направляющее кольцо | 4 |
| 15 | 0667207 | Гайка | 2 |
| 16 | 0309011 | Установочный винт | 2 |
| 17 | 0111707 | Стальной шарик | 2 |
| 18 | A811060 | Уплотнительное кольцо | 2 |
| 19 | 0807908 | Подшипник. спх.рол. | 2 |
| 20 | 0187607 | Стопорное кольцо | 2 |
| 21 | 0807909 | Клапан | 2 |
| 22 | 0807910 | Клапан | 2 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 24 | 0148416 | Болт с внутренним шестигранником | 8 |
| 25 | 0643016 | Воздушный клапан | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
