Гидроцилиндр. масляный — HITACHI MX6515B

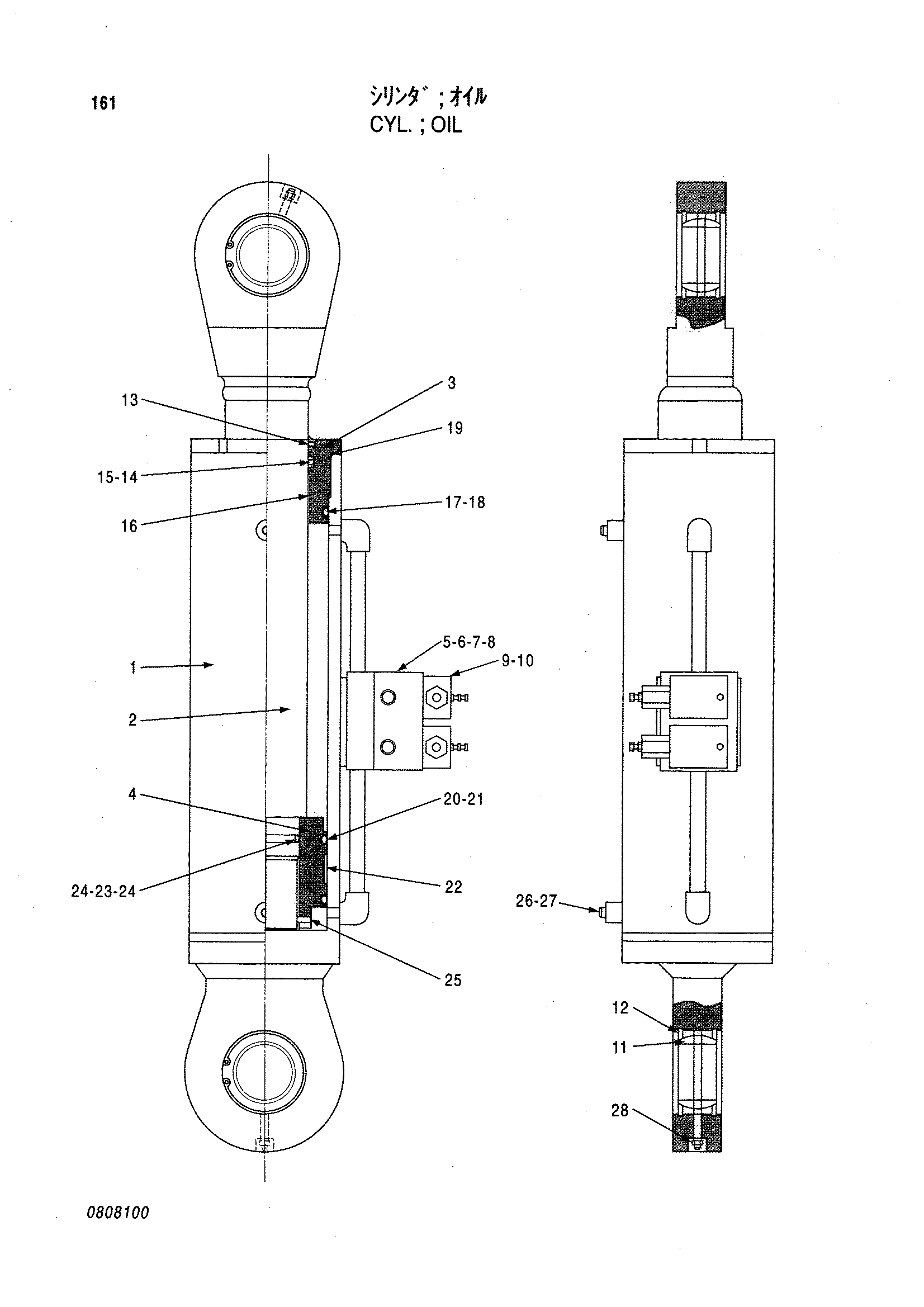

Заводская схема «Гидроцилиндр. масляный» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4452979 | Гидроцилиндр. масляный | 1 | |
| 1 | 0808101 | Труба гидроцилиндра | 1 |
| 2 | 0808102 | Шток поршня | 1 |
| 3 | 0808103 | Крышка | 1 |
| 4 | 0808104 | Поршень | 1 |
| 5 | 0808105 | Блок клапанов | 1 |
| 6 | 0808106 | Болт с внутренним шестигранником | 6 |
| 7 | 4506420 | Уплотнительное кольцо | 2 |
| 8 | 0808107 | Пробка | 6 |
| 9 | 0808108 | Клапан | 2 |
| 10 | 0808109 | Болт с внутренним шестигранником | 8 |
| 11 | 0808110 | Подшипник | 2 |
| 12 | 0808111 | Стопорное кольцо | 4 |
| 13 | 0808112 | Пылезащитное уплотнение | 1 |
| 14 | 0808113 | Манжета | 1 |
| 15 | 0808114 | Опорное кольцо | 1 |
| 16 | 0808115 | Втулка | 1 |
| 17 | 4063215 | Уплотнительное кольцо | 1 |
| 18 | 4063216 | Опорное кольцо | 1 |
| 19 | A811180 | Уплотнительное кольцо | 1 |
| 20 | 0808116 | Манжета | 2 |
| 21 | 0808117 | Опорное кольцо | 2 |
| 22 | 0808118 | Износостойкое кольцо | 1 |
| 23 | 4017628 | Уплотнительное кольцо | 1 |
| 24 | 4017627 | Опорное кольцо | 2 |
| 25 | 0808119 | Установочный винт | 1 |
| 26 | 0808120 | Установочный винт | 2 |
| 27 | 0808121 | Стальной шарик | 2 |
| 28 | 0808122 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
