Шестерённый насос — HITACHI MX6515B

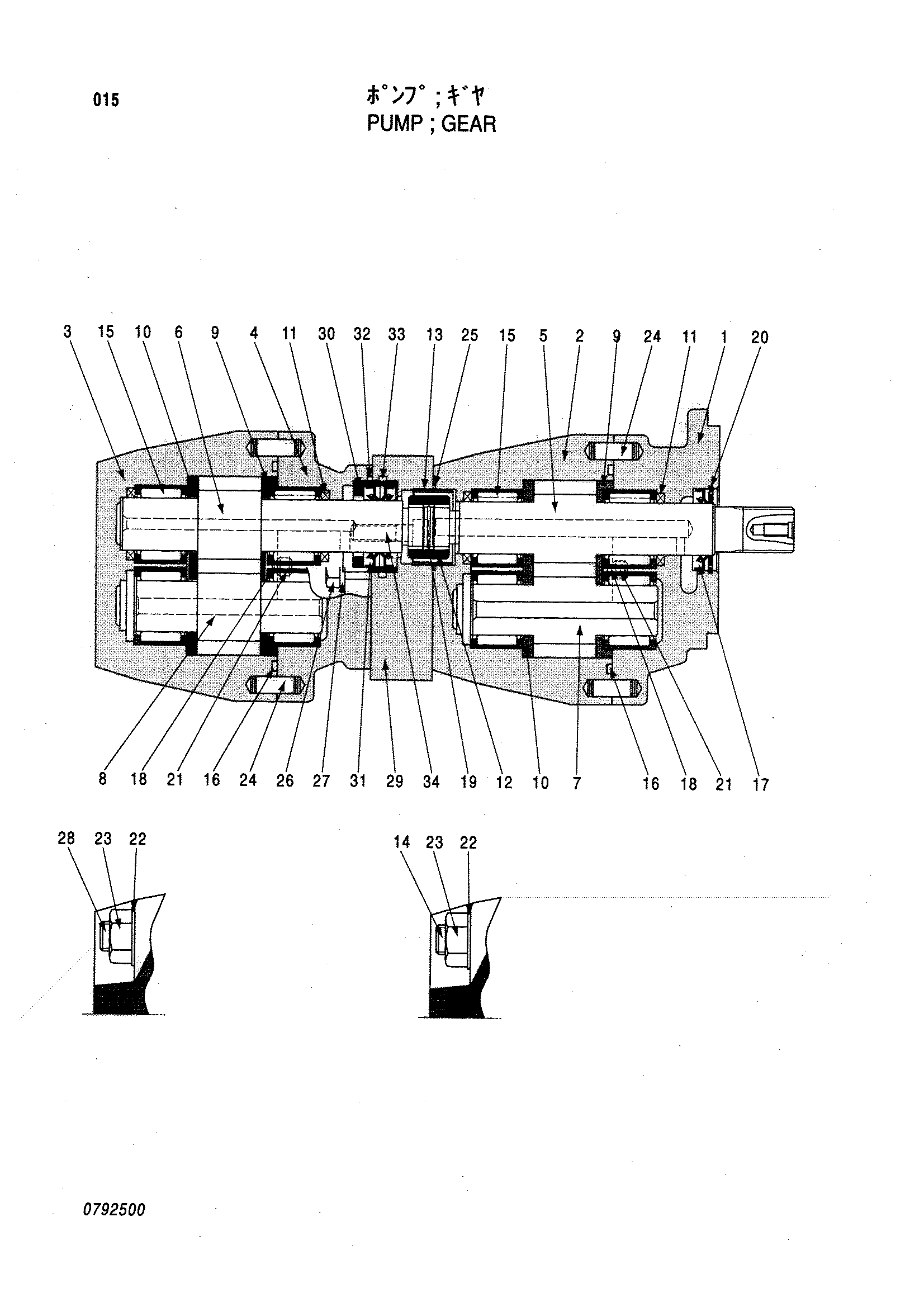

Заводская схема «Шестерённый насос» для HITACHI MX6515B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4418130 | Шестерённый насос | 1 | |
| 1 | 0792501 | Рама | 1 |
| 2 | 0792502 | Корпус | 1 |
| 3 | 0792503 | Корпус | 1 |
| 4 | 0792504 | Корпус | 1 |
| 5 | 0792505 | Шестерня | 1 |
| 6 | 0792506 | Шестерня | 1 |
| 7 | 0792507 | Шестерня | 1 |
| 8 | 0792507 | Шестерня | 1 |
| 9 | 0284316 | Пластина боковой | 2 |
| 10 | 0284317 | Пластина боковой | 2 |
| 11 | 0284320 | Уплотнение | 4 |
| 12 | 0293601 | Муфта | 1 |
| 13 | 0293602 | Втулка | 1 |
| 14 | 0298501 | Болт шпилька | 4 |
| 15 | 0284319 | Игольчатый подшипник | 8 |
| 16 | 0298503 | Кольцо | 2 |
| 17 | 0792508 | Масляное уплотнение | 1 |
| 18 | 0792509 | Уплотнительное кольцо | 12 |
| 19 | 0293604 | Стопорное кольцо | 1 |
| 20 | 0293605 | Стопорное кольцо | 1 |
| 21 | 0284321 | Пробка | 2 |
| 22 | 0284325 | Плоская шайба | 8 |
| 23 | 0284324 | Гайка | 8 |
| 24 | 0792510 | Установочный штифт | 4 |
| 25 | 0294606 | Уплотнительное кольцо | 1 |
| 26 | 0792511 | Болт | 2 |
| 27 | 0284311 | Пружинная шайба | 2 |
| 28 | 0298501 | Болт шпилька | 4 |
| 29 | 0792512 | Пластина | 1 |
| 30 | 0792513 | Втулка | 1 |
| 31 | 0792508 | Масляное уплотнение | 2 |
| 32 | 0792514 | Уплотнительное кольцо | 1 |
| 33 | 0792515 | Уплотнительное кольцо | 1 |
| 34 | 0254011 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX6515B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
