Бакк-стай стойка — HITACHI MX5015

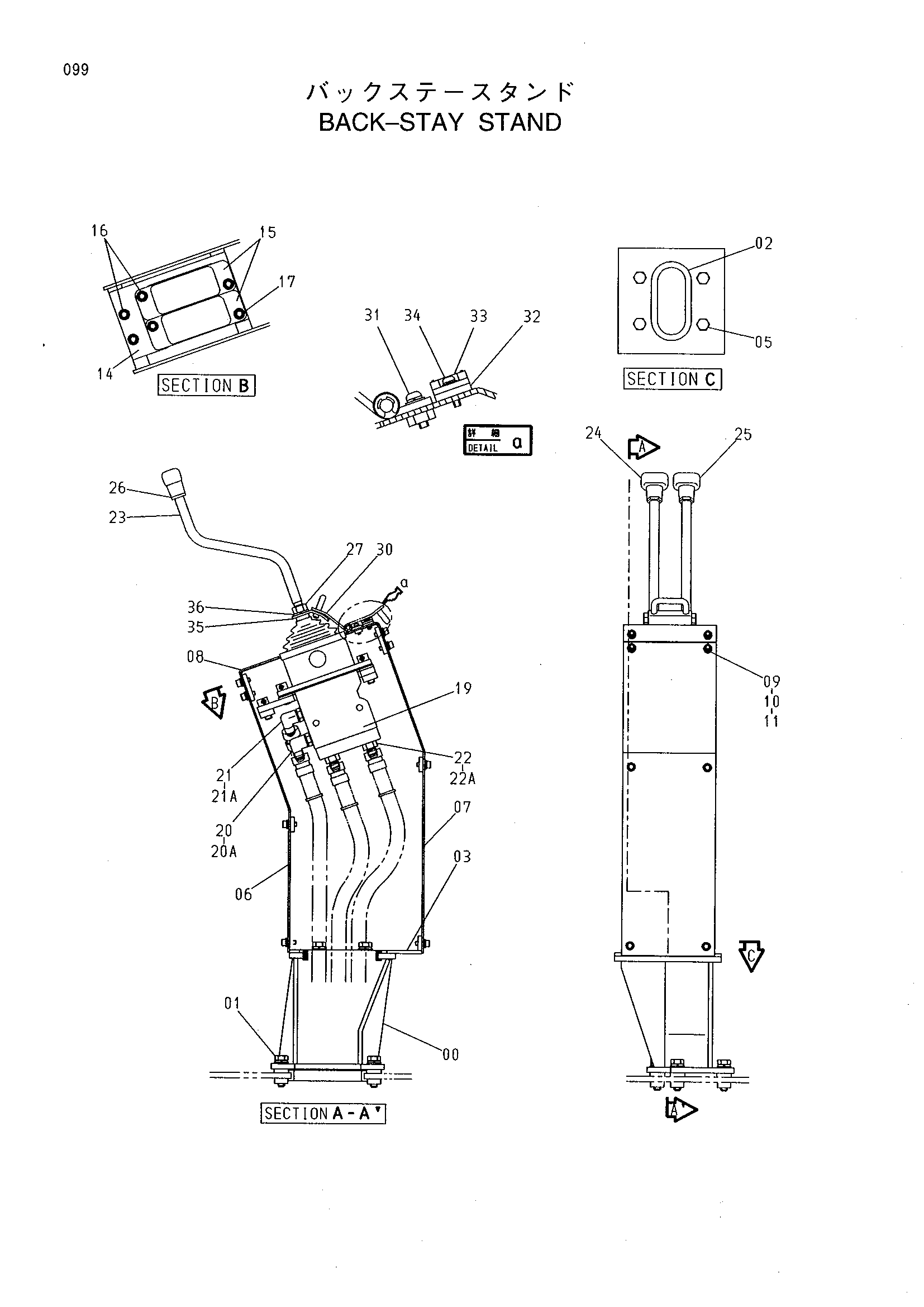

Заводская схема «Бакк-стай стойка» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8071600 | Кронштейн | 1 |
| 01 | J021040 | Болт с шайбой | 4 |
| 02 | 4213559 | Резиновая втулка | 1 |
| 03 | 7033762 | Стойка | 1 |
| 05 | J021020 | Болт с шайбой | 4 |
| 06 | 4387126 | Крышка | 1 |
| 07 | 4387127 | Крышка | 1 |
| 08 | 9748492 | Крышка | 1 |
| 09 | M340613 | Болт с внутренним шестигранником | 16 |
| 10 | J251006 | Пружинная шайба | 16 |
| 11 | J250006 | Плоская шайба | 16 |
| 14 | 4386513 | Седло винта | 1 |
| 15 | 4310205 | Манжета | 2 |
| 16 | M341022 | Болт с внутренним шестигранником | 4 |
| 17 | M341036 | Болт с внутренним шестигранником | 2 |
| 19 | 4391115 | Пилотный клапан | 1 |
| 20 | 4322805 | Фильтр | 1 |
| 20A | 957366 | О-линг | 1 |
| 21 | 4156434 | Угловой штуцер | 1 |
| 21A | 957366 | О-линг | 1 |
| 22 | 4200467 | Адаптер | 4 |
| 22A | 957366 | О-линг | 1 |
| 23 | 4391215 | Рычаг | 2 |
| 24 | 9746572 | Рукоятка | 1 |
| 25 | 9746574 | Рукоятка | 1 |
| 26 | 4321193 | Гайка | 2 |
| 27 | J231212 | Гайка | 2 |
| 30 | 8066157 | Замок | 1 |
| 31 | J680414 | Винт с шайбой | 3 |
| 32 | 4365370 | Регулировочная шайба | 1 |
| 33 | 4365386 | Защёлка | 1 |
| 34 | J680314 | Винт с шайбой | 2 |
| 35 | 4377692 | Кронштейн | 2 |
| 36 | J250012 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
