Пилотные гидролинии (1) — HITACHI MX5015

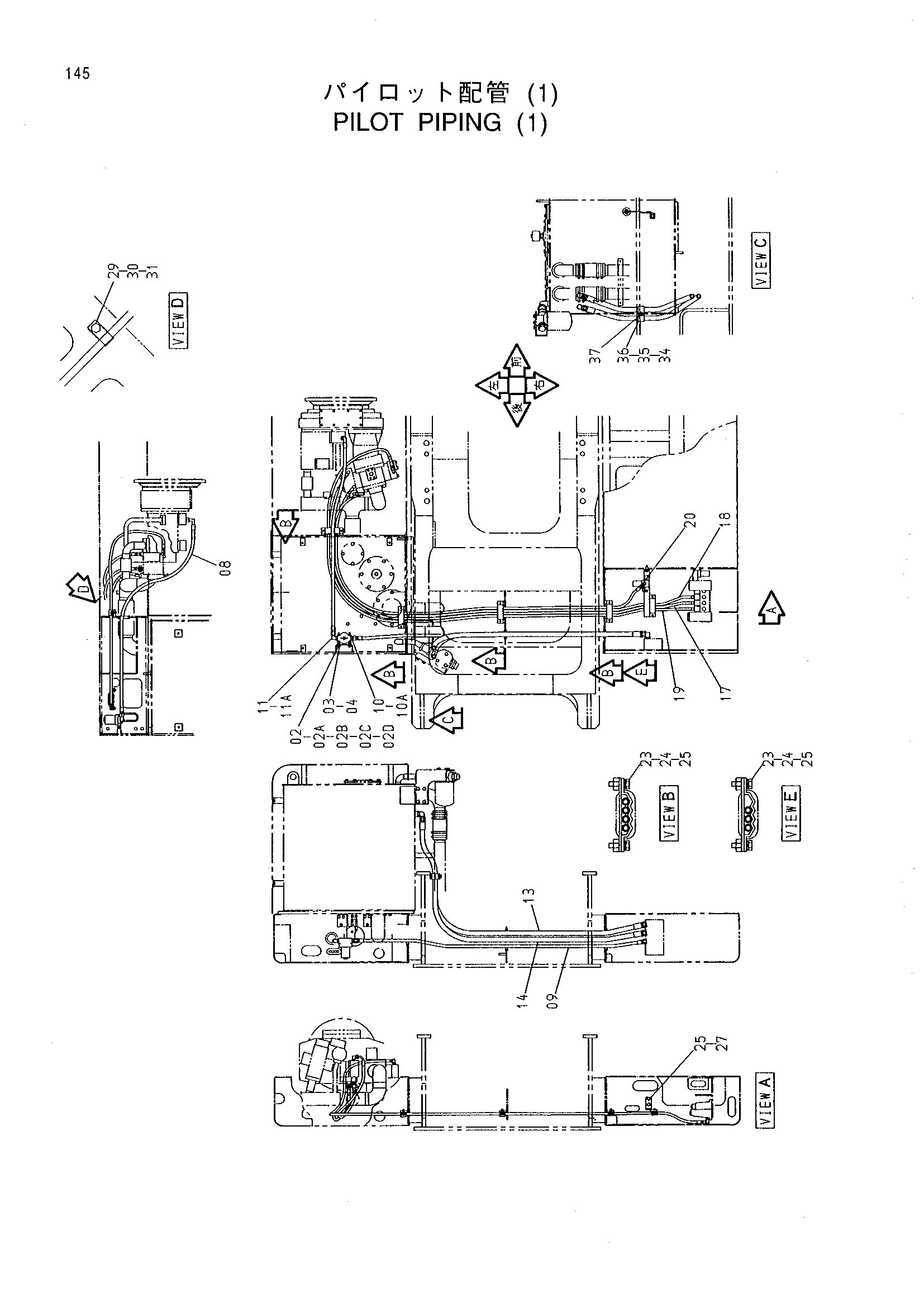

Заводская схема «Пилотные гидролинии (1)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4141319 | Фильтр линия | 1 |
| 02A | 4141381 | Болт шпилька | 2 |
| 02B | 4157882 | Фильтрующий элемент | 1 |
| 02C | A590906 | Пружинная шайба | 2 |
| 02D | M500605 | Гайка | 2 |
| 03 | M581008 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 08 | 4318810 | Шланг | 1 |
| 09 | 4318799 | Шланг | 1 |
| 10 | 4210361 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4154672 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4399614 | Шланг | 1 |
| 14 | 4073151 | Шланг | 1 |
| 17 | 4319147 | Шланг | 1 |
| 18 | 4341686 | Шланг | 1 |
| 19 | 4341697 | Шланг | 1 |
| 20 | 4375305 | Шланг | 1 |
| 23 | 9727638 | Хомут шланга | 5 |
| 24 | 9727636 | Пластина | 5 |
| 25 | J021035 | Болт с шайбой | 12 |
| 27 | 9740957 | Стойка | 1 |
| 29 | 4190275 | Зажим | 1 |
| 30 | J901016 | Болт | 1 |
| 31 | A590910 | Пружинная шайба | 1 |
| 34 | 4318448 | Хомут шланга | 2 |
| 35 | 4318447 | Проставка | 1 |
| 36 | 4316169 | Пластина | 1 |
| 37 | J011270 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
