Пилотные гидролинии (6) — HITACHI MX5015

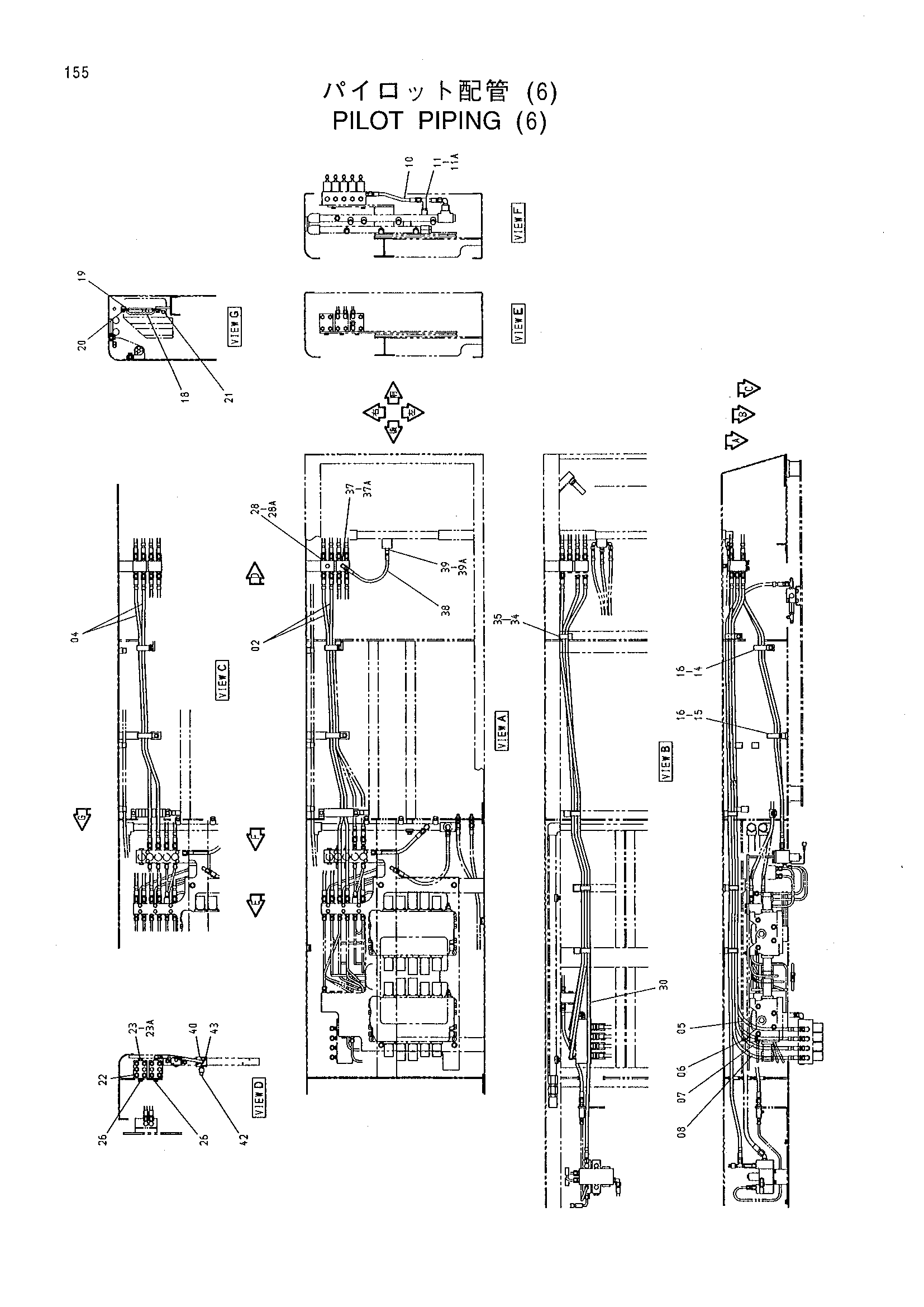

Заводская схема «Пилотные гидролинии (6)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4207962 | Нейлоновый шланг | 2 |
| 04 | 4319350 | Нейлоновый шланг | 2 |
| 05 | 4399613 | Шланг | 1 |
| 06 | 4357990 | Шланг | 1 |
| 07 | 4375303 | Шланг | 1 |
| 08 | 4349869 | Шланг | 1 |
| 10 | 4318425 | Нейлоновый шланг | 1 |
| 11 | 4241385 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4193816 | Зажим | 1 |
| 15 | 4204136 | Зажим | 1 |
| 16 | J011020 | Болт с шайбой | 2 |
| 18 | 9727639 | Хомут хпсе | 1 |
| 19 | 9727637 | Пластина | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 21 | 4190275 | Зажим | 1 |
| 22 | 4314477 | Челночный клапан | 2 |
| 23 | 4093624 | Пробка | 4 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | J011020 | Болт с шайбой | 4 |
| 28 | 4200467 | Адаптер | 17 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4330114 | Шланг | 1 |
| 34 | 4193848 | Зажим | 4 |
| 35 | J011020 | Болт с шайбой | 4 |
| 37 | 4154670 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4207375 | Нейлоновый шланг | 1 |
| 39 | 4200465 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 3081881 | Коллектор | 1 |
| 42 | 4278277 | Датчик давления | 2 |
| 43 | M340660 | Болт с внутренним шестигранником | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
