Пилотные гидролинии (7) — HITACHI MX5015

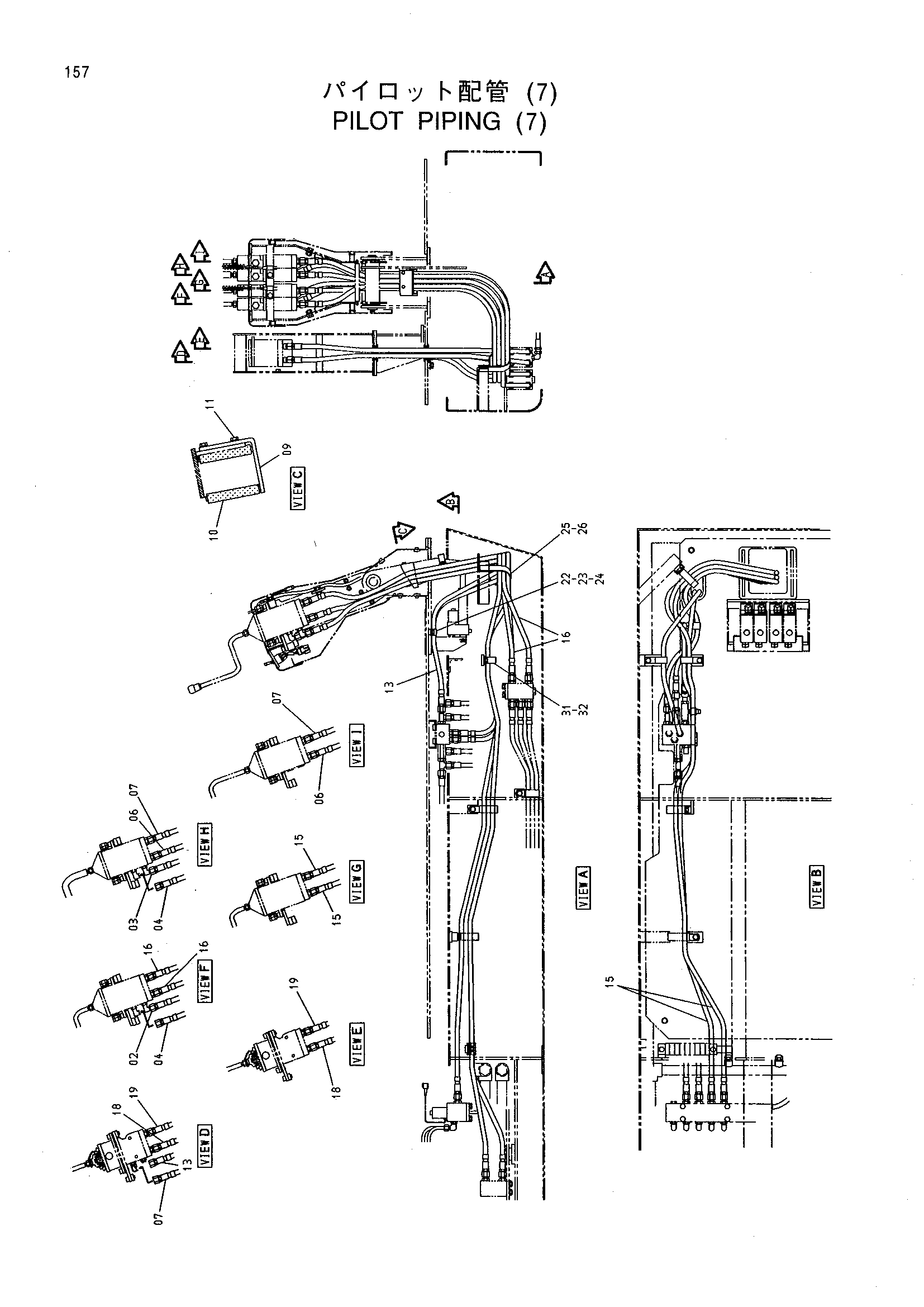

Заводская схема «Пилотные гидролинии (7)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4319152 | Шланг | 1 |
| 03 | 4319153 | Шланг | 1 |
| 04 | 4319154 | Шланг | 2 |
| 06 | 4319150 | Шланг | 2 |
| 07 | 4319151 | Шланг | 3 |
| 09 | 9742971 | Опора | 1 |
| 10 | 4317431 | Трубка | 2 |
| 11 | J010614 | Болт с шайбой | 2 |
| 13 | 4365594 | Шланг | 1 |
| 15 | 4375304 | Шланг | 2 |
| 16 | 4375306 | Шланг | 2 |
| 18 | 4390225 | Шланг | 2 |
| 19 | 4363281 | Шланг | 2 |
| 22 | 4190292 | Зажим | 1 |
| 23 | J901020 | Болт | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 25 | 4204136 | Зажим | 1 |
| 26 | J011020 | Болт с шайбой | 1 |
| 31 | 4190291 | Зажим | 2 |
| 32 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
