Передний шланг детали — HITACHI MX5015

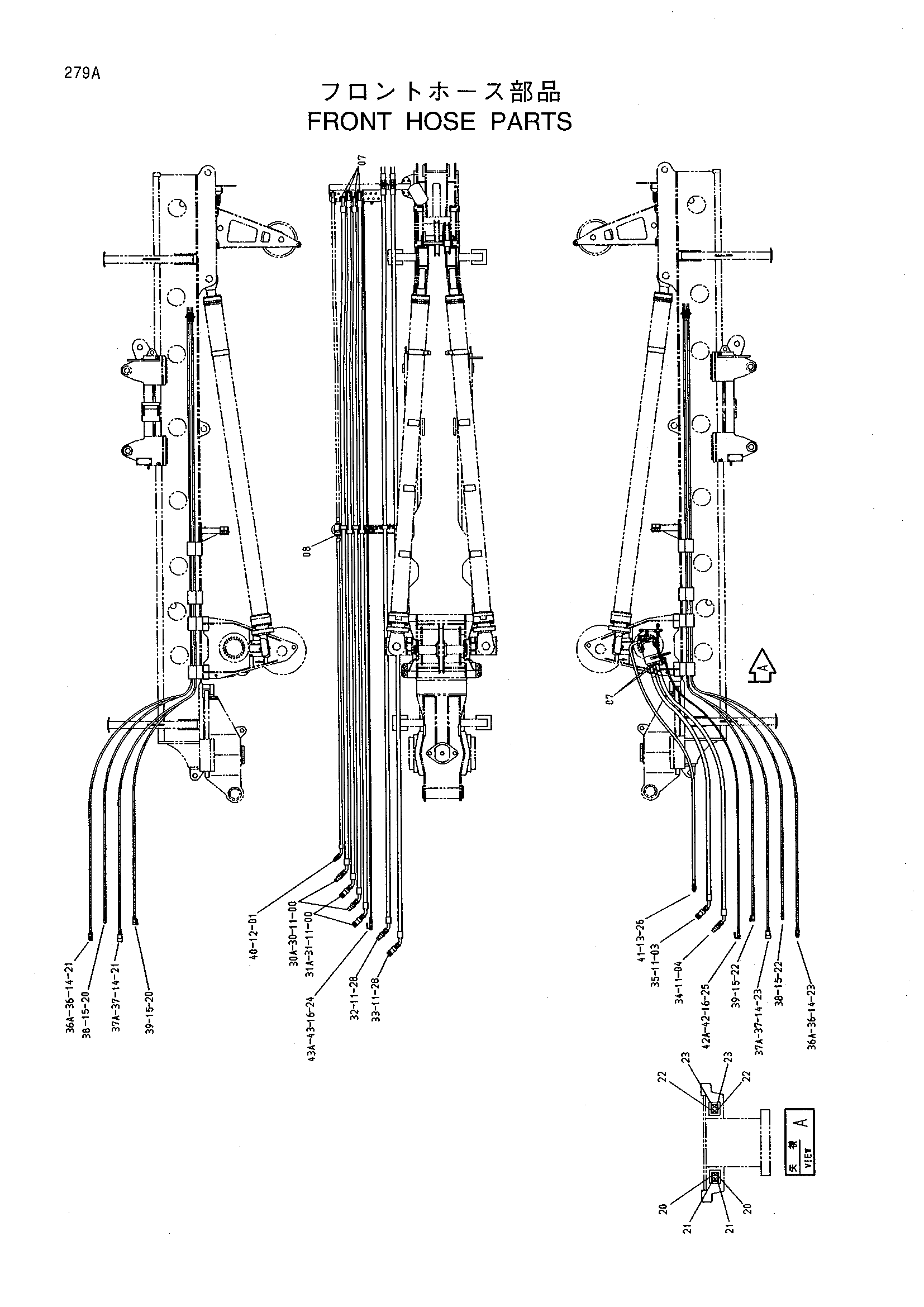

Заводская схема «Передний шланг детали» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4409611 | Шланг | 4 |
| 01 | 4404385 | Шланг | 1 |
| 03 | 4406381 | Шланг | 1 |
| 04 | 4406382 | Шланг | 1 |
| 07 | 4508805 | Уплотнительное кольцо | 8 |
| 08 | 966993 | Уплотнительное кольцо | 1 |
| 11 | 94-1306 | Адаптер | 8 |
| 12 | 94-1305 | Адаптер | 1 |
| 13 | 94-1304 | Адаптер | 1 |
| 14 | 4317015 | Адаптер | 4 |
| 15 | 4221287 | Адаптер | 4 |
| 16 | 4215650 | Адаптер | 2 |
| 17 | 4210361 | Адаптер | 2 |
| 20 | 4407764 | Шланг | 2 |
| 21 | 4407765 | Шланг | 2 |
| 22 | 4407766 | Шланг | 2 |
| 23 | 4407767 | Шланг | 2 |
| 24 | 4407768 | Шланг | 1 |
| 25 | 4407769 | Шланг | 1 |
| 26 | 4407770 | Шланг | 1 |
| 28 | 4407772 | Шланг | 2 |
| 30 | 4066568 | Самоуплотняющееся соединение | 2 |
| 30A | 4184012 | Колпачок | 1 |
| 31 | 4066567 | Самоуплотняющееся соединение | 2 |
| 31A | 4184011 | Колпачок | 1 |
| 32 | 4398807 | Самоуплотняющееся соединение | 1 |
| 33 | 4398808 | Самоуплотняющееся соединение | 1 |
| 34 | 4398792 | Самоуплотняющееся соединение | 1 |
| 35 | 4398793 | Самоуплотняющееся соединение | 1 |
| 36 | 4095396 | Самоуплотняющееся соединение | 2 |
| 36A | 4184012 | Колпачок | 1 |
| 37 | 4095395 | Самоуплотняющееся соединение | 2 |
| 37A | 4184011 | Колпачок | 1 |
| 38 | 4033129 | Самоуплотняющееся соединение | 2 |
| 39 | 4033130 | Самоуплотняющееся соединение | 2 |
| 40 | 4398833 | Самоуплотняющееся соединение | 1 |
| 41 | 4266259 | Самоуплотняющееся соединение | 1 |
| 42 | 4022908 | Самоуплотняющееся соединение | 1 |
| 42A | 4072596 | Колпачок | 1 |
| 43 | 4022907 | Самоуплотняющееся соединение | 1 |
| 43A | 4072595 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
