Насос трубопроводы (1) — HITACHI MX5015

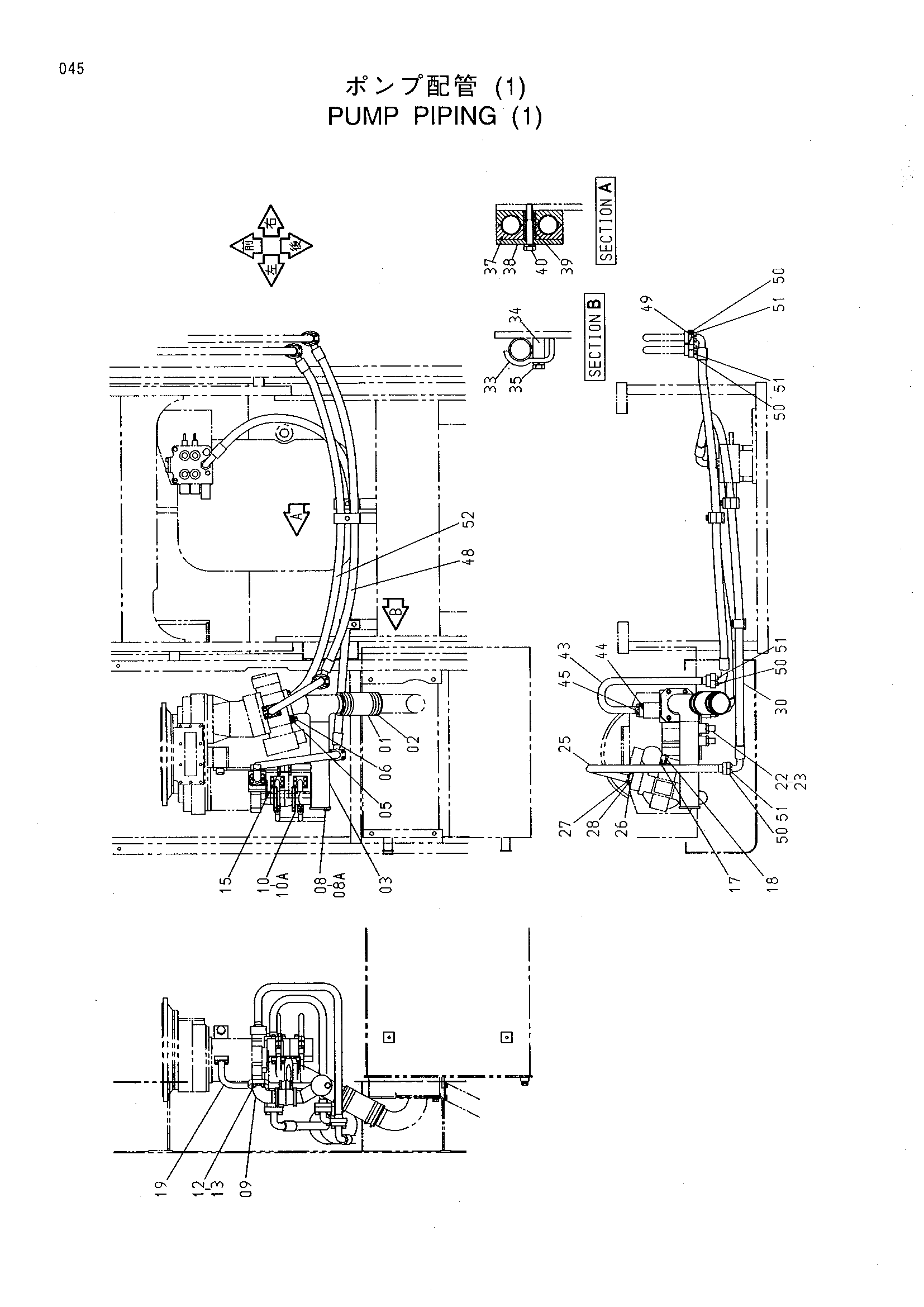

Заводская схема «Насос трубопроводы (1)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4341645 | Резиновый шланг | 1 |
| 02 | 4507397 | Хомут шланга | 4 |
| 03 | 7030759 | Трубка | 1 |
| 05 | A811115 | Уплотнительное кольцо | 1 |
| 06 | M341640 | Болт с внутренним шестигранником | 4 |
| 08 | 4092534 | Пробка | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 9743721 | Трубка | 1 |
| 10 | 4067833 | Муфта | 1 |
| 10A | 4196261 | Уплотнение | 2 |
| 12 | A811060 | Уплотнительное кольцо | 1 |
| 13 | M341236 | Болт с внутренним шестигранником | 4 |
| 15 | 4073889 | Муфта | 1 |
| 17 | A811030 | Уплотнительное кольцо | 1 |
| 18 | M341036 | Болт с внутренним шестигранником | 4 |
| 19 | 9743722 | Трубка | 1 |
| 22 | 4332983 | Адаптер | 2 |
| 23 | 4506429 | Уплотнительное кольцо | 2 |
| 25 | 8064074 | Трубка | 1 |
| 26 | 966993 | Уплотнительное кольцо | 2 |
| 27 | M341030 | Болт с внутренним шестигранником | 8 |
| 28 | 962453 | Разъёмный фланец | 4 |
| 30 | 4341776 | Шланг | 1 |
| 33 | 4053698 | Хомут трубки | 1 |
| 34 | 4318663 | Проставка | 1 |
| 35 | J011260 | Болт с шайбой | 1 |
| 37 | 4205615 | Хомут шланга | 4 |
| 38 | 4224002 | Пластина | 2 |
| 39 | 4205614 | Проставка | 2 |
| 40 | J011280 | Болт с шайбой | 2 |
| 43 | 8057012 | Трубка | 1 |
| 44 | A811035 | Уплотнительное кольцо | 1 |
| 45 | M341236 | Болт с внутренним шестигранником | 4 |
| 48 | 4318384 | Шланг | 1 |
| 49 | 966993 | Уплотнительное кольцо | 4 |
| 50 | 4085560 | Разъёмный фланец | 8 |
| 51 | M341240 | Болт с внутренним шестигранником | 16 |
| 52 | 4324444 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
