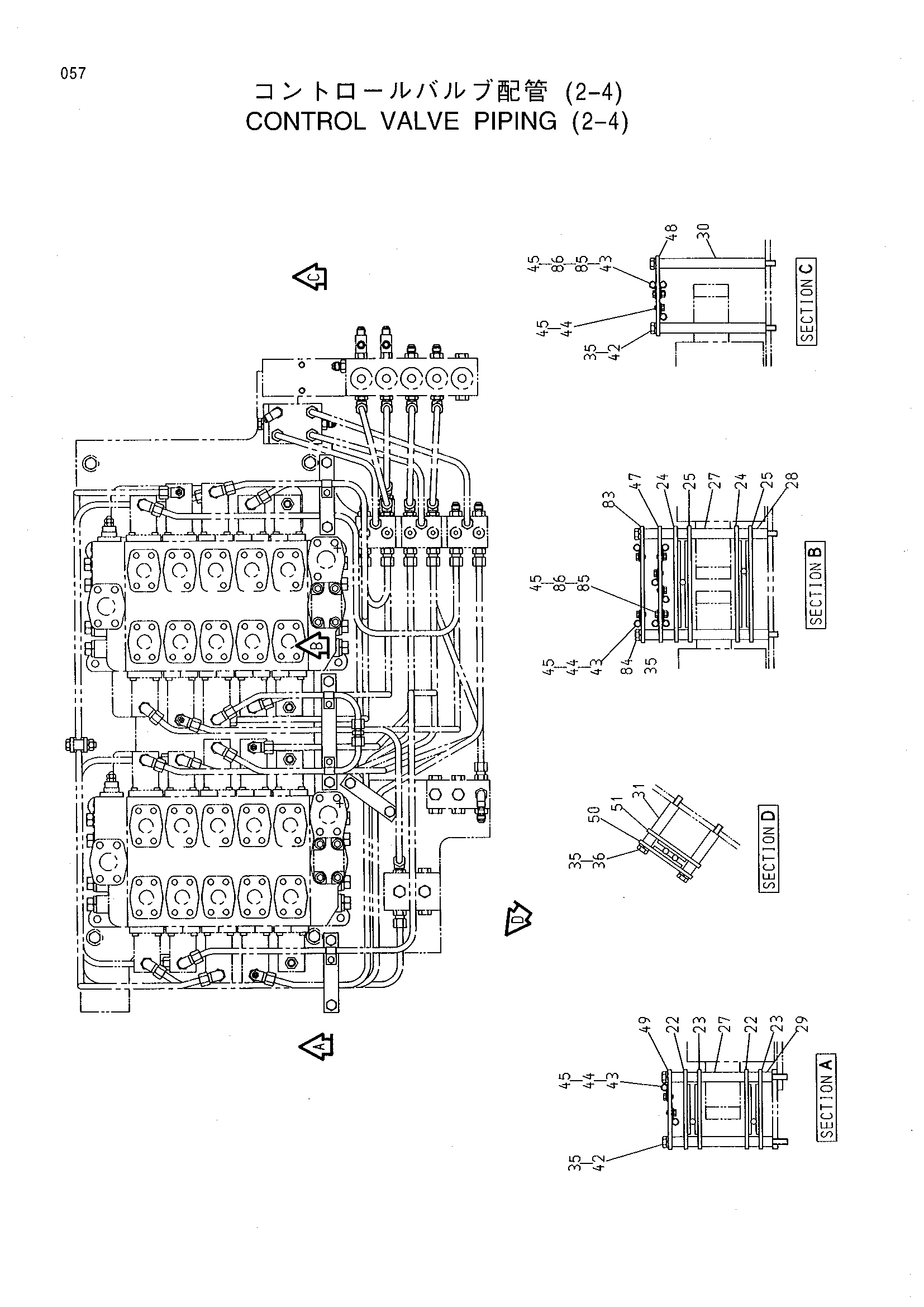

Гидрораспределитель трубопроводы (2-4) — HITACHI MX5015
Заводская схема «Гидрораспределитель трубопроводы (2-4)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | 9740681 | Хомут | 2 |
| 23 | 9741175 | Хомут | 2 |
| 24 | 9740682 | Хомут | 2 |
| 25 | 9741176 | Хомут | 2 |
| 27 | 4314042 | Проставка | 4 |
| 28 | 4198834 | Проставка | 2 |
| 29 | 4314044 | Проставка | 2 |
| 30 | 4398638 | Проставка | 2 |
| 31 | 4313965 | Проставка | 2 |
| 35 | A590910 | Пружинная шайба | 8 |
| 36 | J901002 | Болт | 2 |
| 42 | 4169512 | Болт | 4 |
| 43 | 4000855 | Зажим трубка | 12 |
| 44 | J900612 | Болт | 8 |
| 45 | A590906 | Пружинная шайба | 10 |
| 47 | 9749657 | Хомут | 1 |
| 48 | 4398637 | Хомут | 1 |
| 49 | 9749656 | Хомут | 1 |
| 50 | 9749616 | Хомут | 1 |
| 51 | 9749624 | Хомут | 1 |
| 83 | 9750458 | Хомут | 1 |
| 84 | 4285175 | Болт | 2 |
| 85 | J900620 | Болт | 2 |
| 86 | J950006 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
