Гидрораспределитель трубопроводы (4-2) — HITACHI MX5015

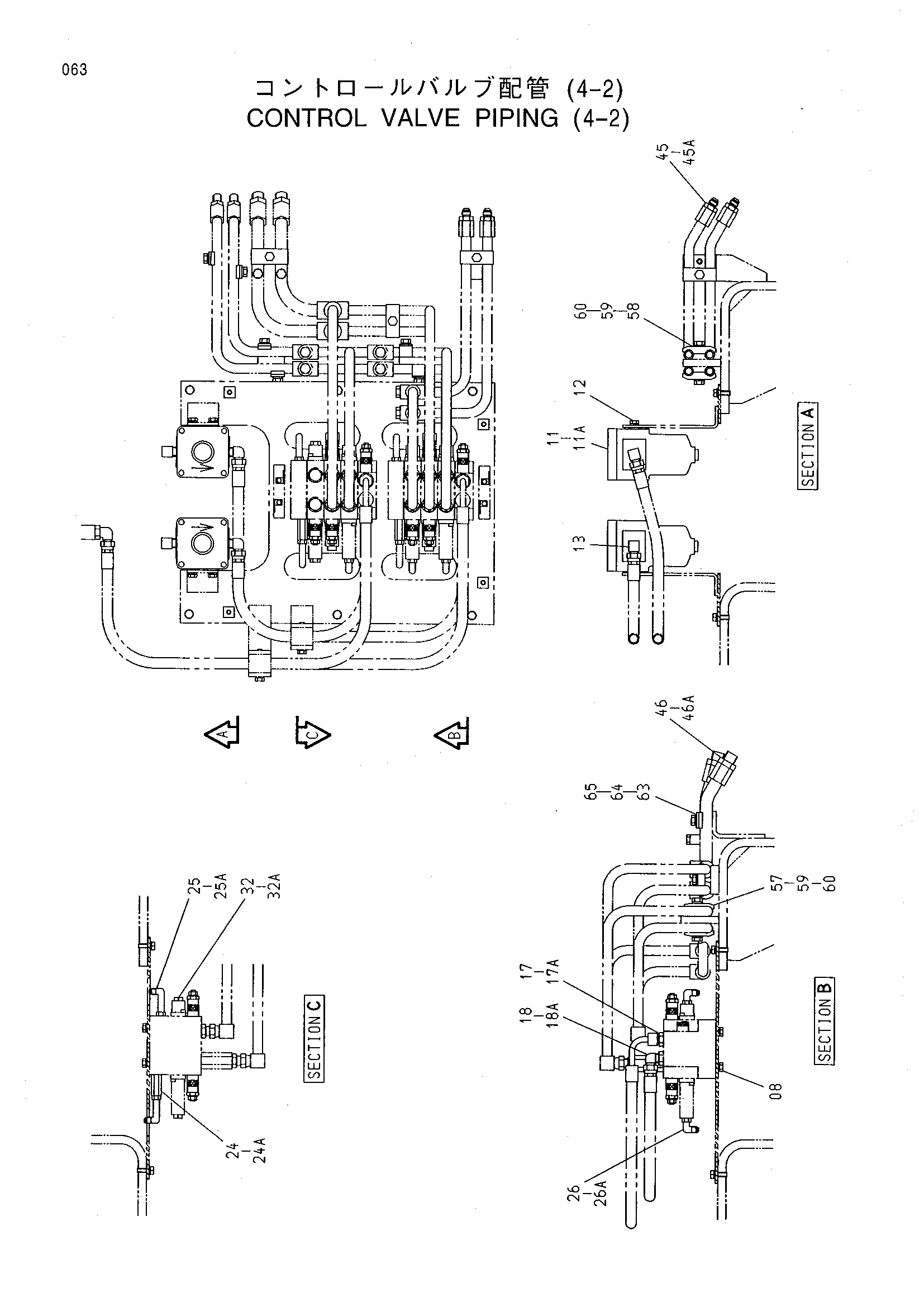

Заводская схема «Гидрораспределитель трубопроводы (4-2)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | J011020 | Болт с шайбой | 8 |
| 11 | 4186122 | Фильтр | 2 |
| 11A | 4186123 | Фильтрующий элемент | 1 |
| 12 | J011020 | Болт с шайбой | 4 |
| 13 | 4154658 | Угловой штуцер | 4 |
| 17 | 4210361 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4154672 | Угловой штуцер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4342964 | Переходник | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4278442 | Угловой штуцер | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4156434 | Угловой штуцер | 6 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4093624 | Пробка | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4210361 | Адаптер | 4 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4042033 | Адаптер | 2 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4190125 | Хомут трубки | 2 |
| 58 | 4189858 | Хомут трубки | 6 |
| 59 | 4273782 | Проставка | 8 |
| 60 | J011245 | Болт с шайбой | 8 |
| 63 | 4189859 | Хомут трубки | 1 |
| 64 | 4273783 | Проставка | 1 |
| 65 | J011250 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
