Дополнительный пластина детали — HITACHI MX5015

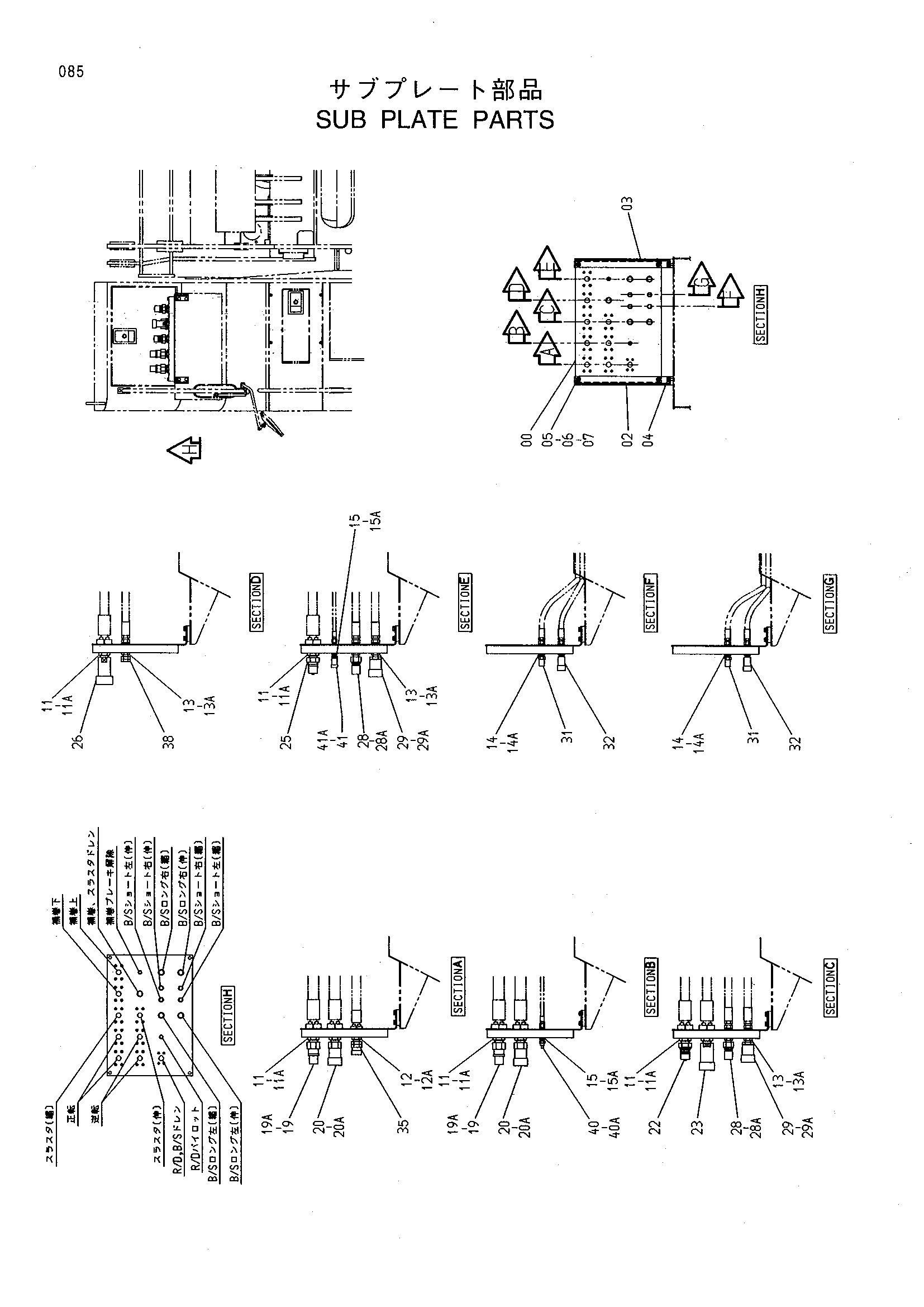

Заводская схема «Дополнительный пластина детали» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2042231 | Пластина | 1 |
| 02 | 9749810 | Левый кронштейн | 1 |
| 03 | 9749811 | Правый кронштейн | 1 |
| 04 | J011225 | Болт с шайбой | 4 |
| 05 | J901260 | Болт | 4 |
| 06 | J950012 | Гайка | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 11 | 4238881 | Адаптер | 8 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 12 | 4184837 | Адаптер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4208243 | Адаптер | 5 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4234652 | Адаптер | 4 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4229648 | Адаптер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4066568 | Самоуплотняющееся соединение | 2 |
| 19A | 4184012 | Колпачок | 1 |
| 20 | 4066567 | Самоуплотняющееся соединение | 2 |
| 20A | 4184011 | Колпачок | 1 |
| 22 | 4398807 | Самоуплотняющееся соединение | 1 |
| 23 | 4398808 | Самоуплотняющееся соединение | 1 |
| 25 | 4398792 | Самоуплотняющееся соединение | 1 |
| 26 | 4398793 | Самоуплотняющееся соединение | 1 |
| 28 | 4095396 | Самоуплотняющееся соединение | 2 |
| 28A | 4184012 | Колпачок | 1 |
| 29 | 4095395 | Самоуплотняющееся соединение | 2 |
| 29A | 4184011 | Колпачок | 1 |
| 31 | 4033129 | Самоуплотняющееся соединение | 2 |
| 32 | 4033130 | Самоуплотняющееся соединение | 2 |
| 35 | 4398834 | Самоуплотняющееся соединение | 1 |
| 38 | 4266258 | Самоуплотняющееся соединение | 1 |
| 40 | 4022908 | Самоуплотняющееся соединение | 1 |
| 40A | 4072596 | Колпачок | 1 |
| 41 | 4022907 | Самоуплотняющееся соединение | 1 |
| 41A | 4072595 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
