Гидрораспределитель трубопроводы (1) — HITACHI MX5015

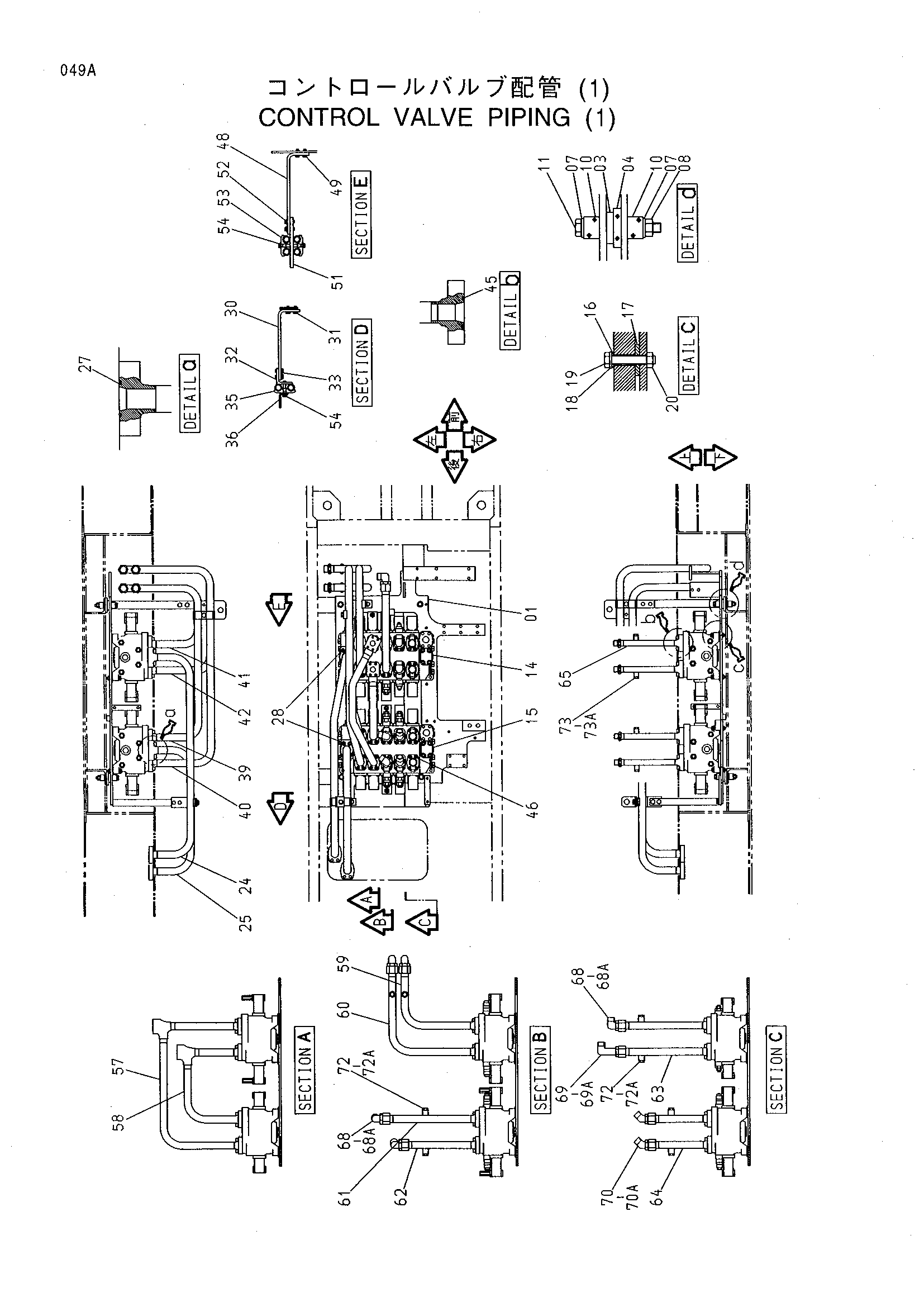

Заводская схема «Гидрораспределитель трубопроводы (1)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7034286 | Пластина | 1 |
| 03 | 4314053 | Проставка | 4 |
| 04 | 4398597 | Резиновая прокладка | 2 |
| 07 | A590112 | Плоская шайба | 8 |
| 08 | M660012 | U-образная гайка | 4 |
| 10 | 4346042 | Втулка | 8 |
| 11 | J901290 | Болт | 4 |
| 14 | 4391540 | Гидрораспределитель | 1 |
| 15 | 4391541 | Гидрораспределитель | 1 |
| 16 | 4172242 | Резиновая втулка | 6 |
| 17 | 4172243 | Резиновая прокладка | 6 |
| 18 | A590110 | Плоская шайба | 6 |
| 19 | J901055 | Болт | 6 |
| 20 | M660010 | U-образная гайка | 6 |
| 24 | 8057010 | Трубка | 1 |
| 25 | 9741059 | Трубка | 1 |
| 27 | A811040 | Уплотнительное кольцо | 2 |
| 28 | M341245 | Болт с внутренним шестигранником | 8 |
| 30 | 4318469 | Кронштейн | 1 |
| 31 | J021030 | Болт с шайбой | 2 |
| 32 | 4318470 | Кронштейн | 1 |
| 33 | J021230 | Болт с шайбой | 2 |
| 35 | 4189860 | Хомут трубки | 1 |
| 36 | 4331935 | Кронштейн | 1 |
| 39 | 8059435 | Трубка | 1 |
| 40 | 8059436 | Трубка | 1 |
| 41 | 8059437 | Трубка | 1 |
| 42 | 8059439 | Трубка | 1 |
| 45 | A811035 | Уплотнительное кольцо | 20 |
| 46 | M341036 | Болт с внутренним шестигранником | 80 |
| 48 | 4318466 | Кронштейн | 1 |
| 49 | J021030 | Болт с шайбой | 2 |
| 51 | 4318467 | Пластина | 1 |
| 52 | J021235 | Болт с шайбой | 2 |
| 53 | 4189860 | Хомут трубки | 2 |
| 54 | J011265 | Болт с шайбой | 3 |
| 57 | 8069651 | Трубка | 1 |
| 58 | 9740303 | Трубка | 1 |
| 59 | 8071592 | Трубка | 1 |
| 60 | 8071593 | Трубка | 1 |
| 61 | 9749819 | Трубка | 1 |
| 62 | 9749680 | Трубка | 1 |
| 63 | 9749678 | Трубка | 2 |
| 64 | 9749679 | Трубка | 2 |
| 65 | 9749681 | Трубка | 4 |
| 68 | 4102104 | Угловой штуцер | 5 |
| 68A | 4506429 | Уплотнительное кольцо | 1 |
| 69 | 4173024 | Угловой штуцер | 1 |
| 69A | 4506429 | Уплотнительное кольцо | 1 |
| 70 | 4147627 | Угловой штуцер | 2 |
| 70A | 4506429 | Уплотнительное кольцо | 1 |
| 72 | 4092534 | Пробка | 6 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4093624 | Пробка | 4 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
