Гидробак (1) — HITACHI MX5015

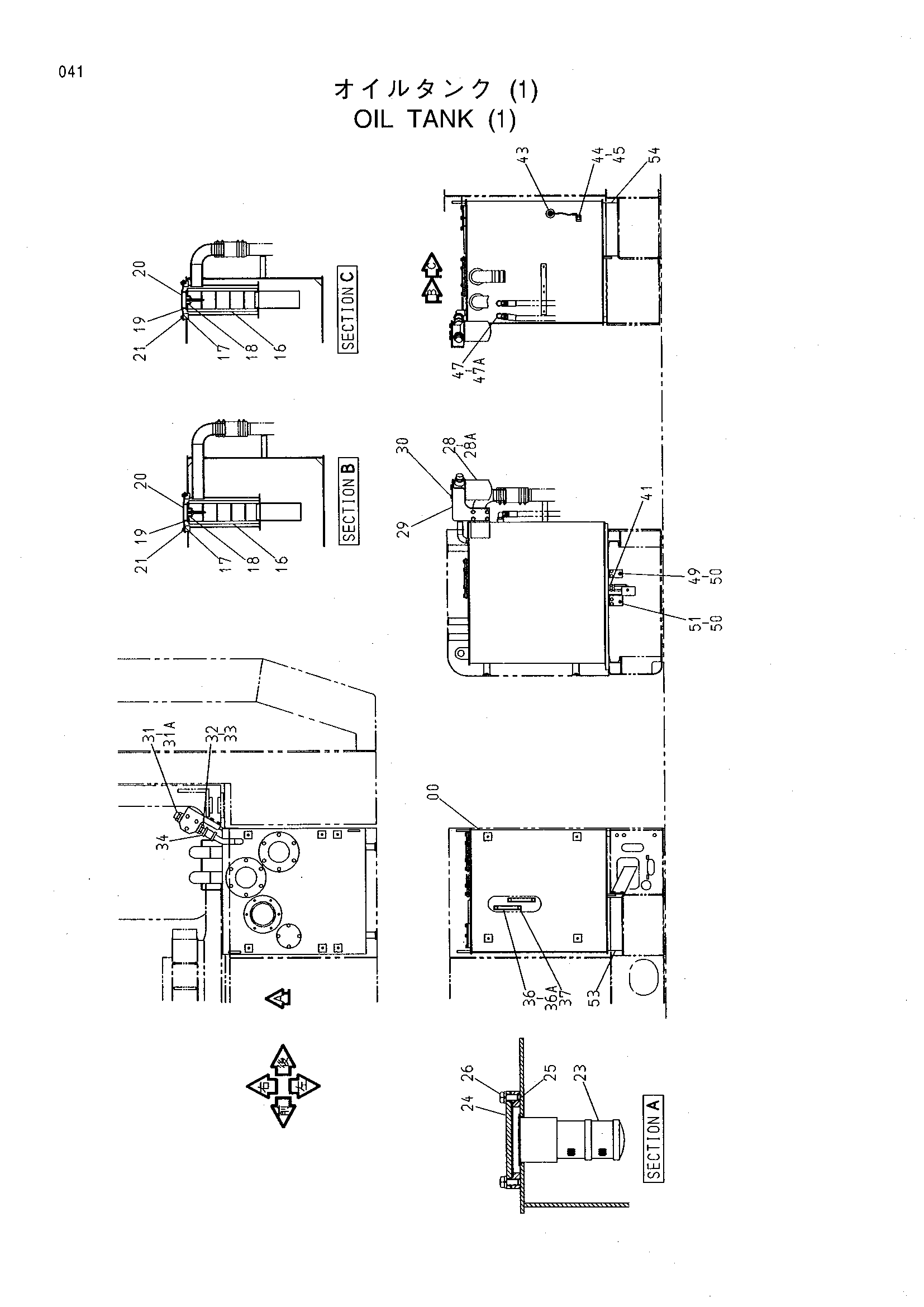

Заводская схема «Гидробак (1)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005725 | Гидробак | 1 |
| 16 | 4292789 | Фильтрующий элемент | 2 |
| 17 | A810190 | Уплотнительное кольцо | 2 |
| 18 | 4180414 | Клапан | 2 |
| 19 | 4226549 | Пружина | 2 |
| 20 | 4204057 | Крышка | 2 |
| 21 | J011018 | Болт с шайбой | 12 |
| 23 | 4119304 | Сетчатый фильтр | 1 |
| 24 | 4312818 | Крышка | 1 |
| 25 | A810115 | Уплотнительное кольцо | 1 |
| 26 | J011022 | Болт с шайбой | 4 |
| 28 | 4318737 | Фильтр | 1 |
| 28A | 4205684 | Картридж | 1 |
| 29 | 3063280 | Кронштейн | 1 |
| 30 | J011225 | Болт с шайбой | 7 |
| 31 | 4317614 | Адаптер | 1 |
| 31A | 970860 | Уплотнительное кольцо | 1 |
| 32 | 4318377 | Адаптер | 1 |
| 33 | 970860 | Уплотнительное кольцо | 1 |
| 34 | 4071213 | Муфта | 1 |
| 36 | 8053499 | Указатель уровня | 2 |
| 36A | 4100967 | Болт | 2 |
| 37 | 449558 | Уплотнительная шайба | 8 |
| 41 | 94-1705 | Адаптер | 1 |
| 43 | 4259787 | Выключатель уровень | 1 |
| 44 | 4257159 | Кронштейн | 1 |
| 45 | J011020 | Болт с шайбой | 1 |
| 47 | 4065118 | Угловой штуцер | 2 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 9741169 | Кронштейн | 1 |
| 50 | J011020 | Болт с шайбой | 4 |
| 51 | 9748477 | Кронштейн | 1 |
| 53 | 4387038 | Проставка | 1 |
| 54 | 4387044 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
