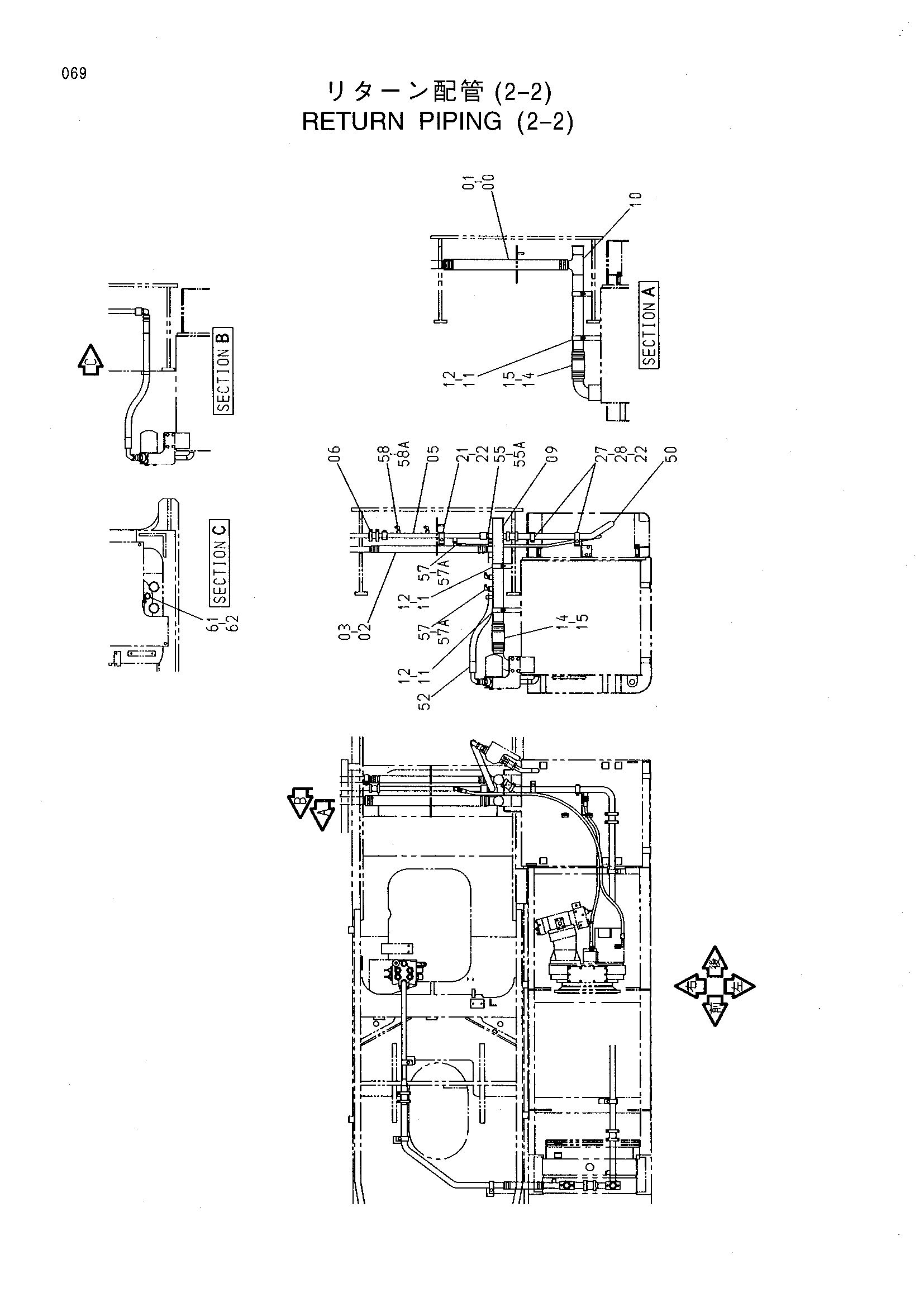

Обратные трубопроводы (2-2) — HITACHI MX5015
Заводская схема «Обратные трубопроводы (2-2)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399215 | Резиновый шланг | 1 |
| 01 | 4504491 | Хомут шланга | 4 |
| 02 | 4120274 | Резиновый шланг | 1 |
| 03 | 4505385 | Хомут шланга | 4 |
| 05 | 9749697 | Трубка | 1 |
| 06 | 4071213 | Муфта | 1 |
| 09 | 8071622 | Трубка | 1 |
| 10 | 8071653 | Трубка | 1 |
| 11 | 4000909 | Хомут трубки | 4 |
| 12 | J011025 | Болт с шайбой | 8 |
| 14 | 4099119 | Резиновый шланг | 2 |
| 15 | 4503469 | Хомут шланга | 8 |
| 21 | 4190127 | Хомут трубки | 2 |
| 22 | J011265 | Болт с шайбой | 4 |
| 27 | 4053698 | Хомут трубки | 2 |
| 28 | 4318648 | Проставка | 2 |
| 50 | 9748607 | Трубка | 1 |
| 52 | 4399221 | Шланг | 1 |
| 55 | 4102104 | Угловой штуцер | 1 |
| 55A | 4506429 | Уплотнительное кольцо | 1 |
| 57 | 4154672 | Угловой штуцер | 3 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | 4156434 | Угловой штуцер | 2 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4193848 | Зажим | 1 |
| 62 | J011018 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
