Крышка (LM) — HITACHI MX5015

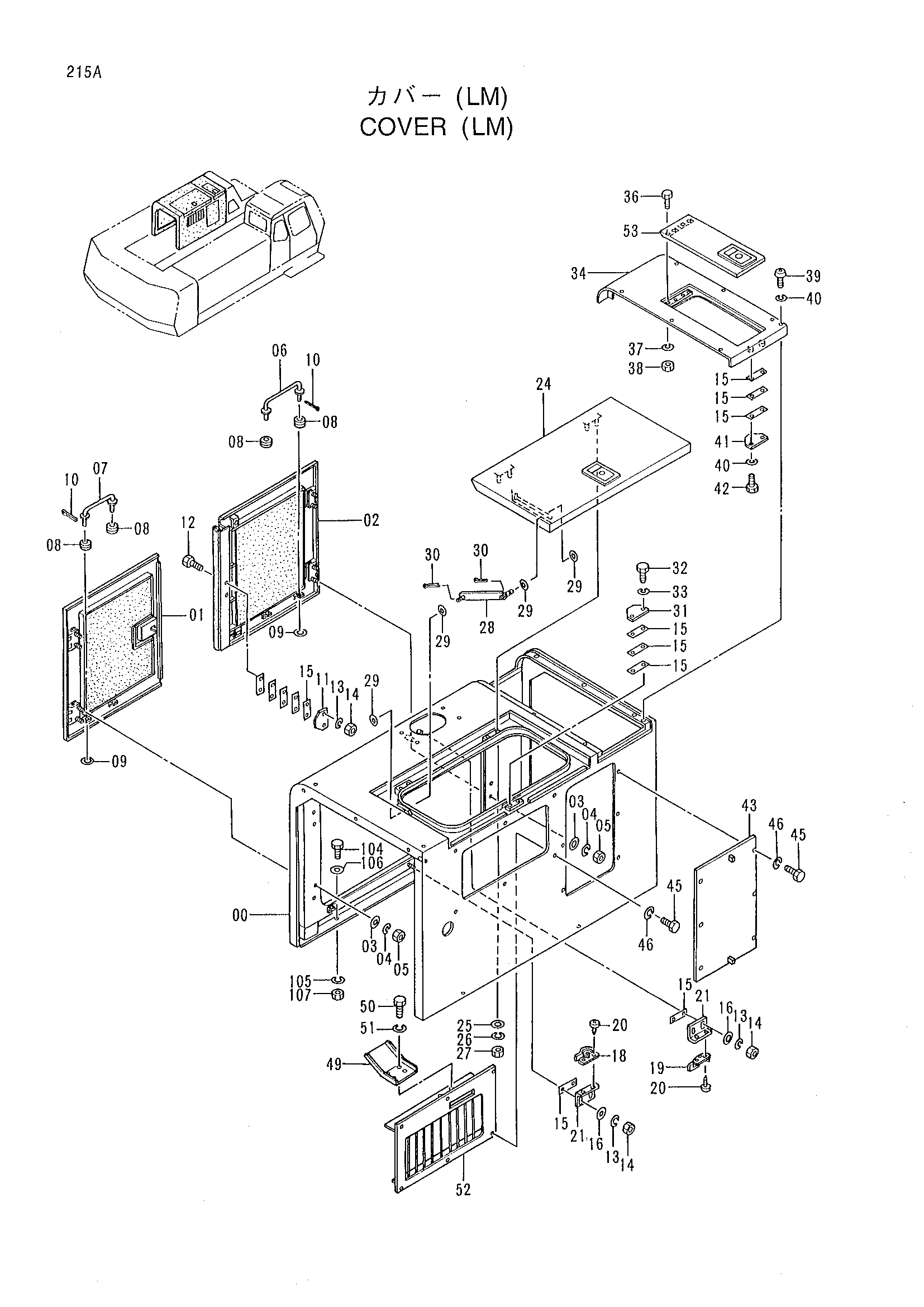

Заводская схема «Крышка (LM)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005739	Крышка	1
01	7031918	Дверь	1
02	7029523	Дверь	1
03	A590110	Плоская шайба	8
04	A590910	Пружинная шайба	8
05	J950010	Гайка	8
06	9742293	Стойка	1
07	9742292	Стойка	1
08	4330808	Резиновая втулка	4
09	A590108	Плоская шайба	2
10	A762013	Шплинт	2
11	4330979	Замок	1
12	J901028	Болт	2
13	A590910	Пружинная шайба	6
14	J950010	Гайка	6
15	4330984	Регулировочная шайба 1.0	13
16	J217083	Шайба	4
18	4346579	Замок	1
19	4346580	Замок	1
20	J680412	Винт с шайбой	4
21	4346147	Кронштейн	2
24	7031921	Рооф	1
25	A590110	Плоская шайба	4
26	A590910	Пружинная шайба	4
27	J950010	Гайка	4
28	9742291	Стойка	1
29	A590112	Плоская шайба	4
30	A762018	Шплинт	2
31	4330980	Замок	1
32	J901016	Болт	2
33	A590910	Пружинная шайба	2
34	7034390	Рооф	1
36	J900630	Болт	4
37	A590906	Пружинная шайба	4
38	M500605	Гайка	4
39	4330985	Болт	9
40	A590910	Пружинная шайба	11
41	4330981	Замок	1
42	J901025	Болт	2
43	9742294	Крышка	1
45	J901020	Болт	12
46	A590910	Пружинная шайба	12
49	3071753	Крышка	1
50	J900614	Болт	4
51	A590906	Пружинная шайба	4
52	7029743	Лоувер	1
53	8066486	Рооф	1
104	J901228	Болт	4
105	A590912	Пружинная шайба	4
106	A590112	Плоская шайба	4
107	J950012	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
