Пилотные гидролинии (10) — HITACHI MX5015

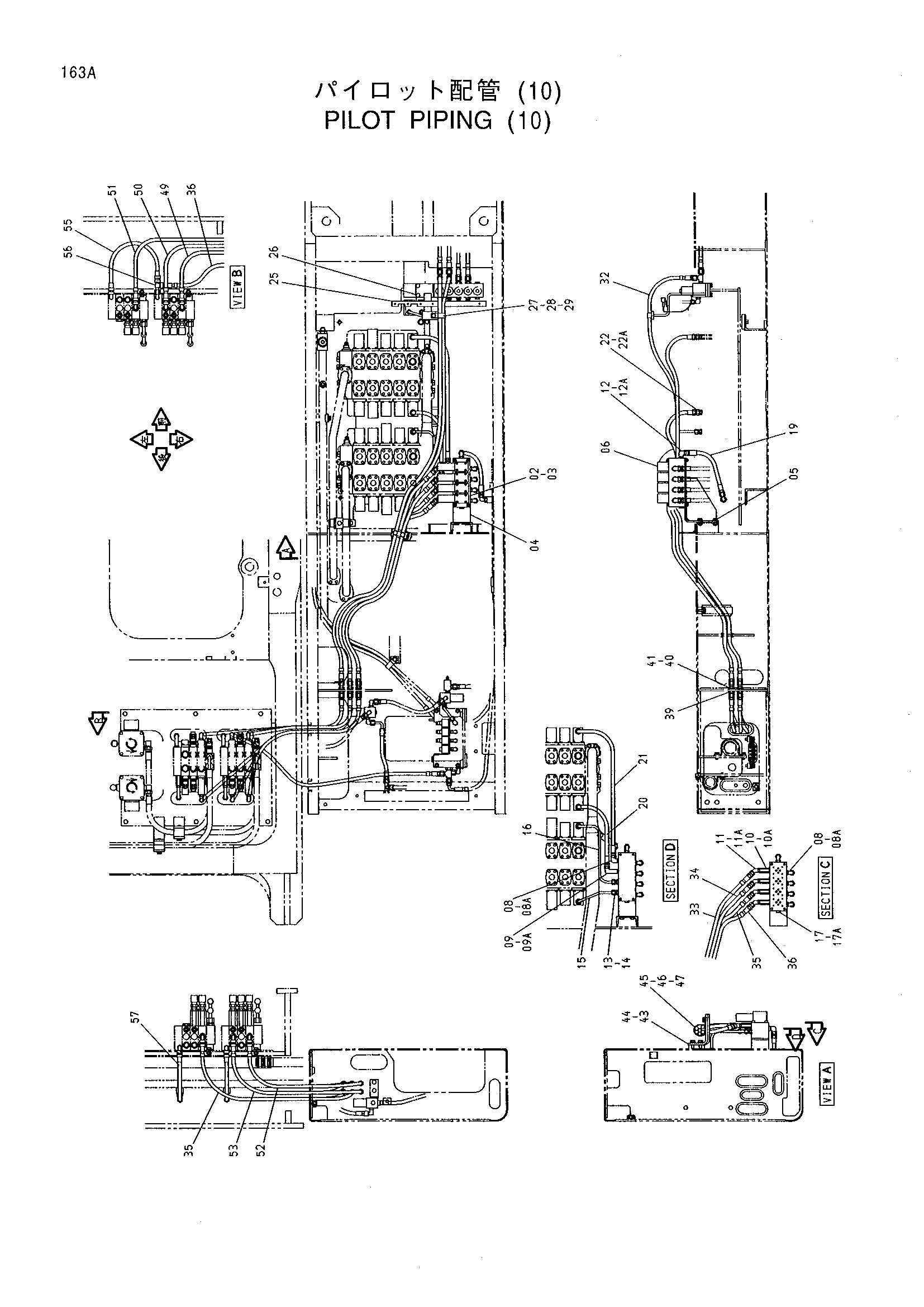

Заводская схема «Пилотные гидролинии (10)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399337 | Шланг | 1 |
| 02 | 2041179 | Коллектор | 1 |
| 03 | M340890 | Болт с внутренним шестигранником | 4 |
| 04 | 9749491 | Кронштейн | 1 |
| 05 | J011025 | Болт с шайбой | 4 |
| 06 | 4221993 | Электромагнитный клапан | 4 |
| 08 | 4156434 | Угловой штуцер | 5 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4278442 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4342964 | Переходник | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200472 | Угловой штуцер | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4154671 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4317623 | Штуцер трубки | 4 |
| 14 | 957366 | Уплотнительное кольцо | 4 |
| 15 | 3081680 | Трубка | 1 |
| 16 | 3081679 | Трубка | 1 |
| 17 | 4092534 | Пробка | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4318425 | Нейлоновый шланг | 1 |
| 20 | 4318423 | Нейлоновый шланг | 1 |
| 21 | 4221263 | Нейлоновый шланг | 1 |
| 22 | 4200467 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 8071745 | Кронштейн | 1 |
| 26 | J011025 | Болт с шайбой | 2 |
| 27 | 4190292 | Зажим | 1 |
| 28 | J901016 | Болт | 1 |
| 29 | A590910 | Пружинная шайба | 1 |
| 32 | 4357989 | Шланг | 2 |
| 33 | 4362377 | Шланг | 1 |
| 34 | 4399612 | Шланг | 1 |
| 35 | 4363281 | Шланг | 2 |
| 36 | 4333393 | Шланг | 2 |
| 39 | 4317426 | Адаптер | 6 |
| 40 | 4202531 | Гайка | 6 |
| 41 | A590914 | Пружинная шайба | 6 |
| 43 | 4399383 | Кронштейн | 1 |
| 44 | J011230 | Болт с шайбой | 2 |
| 45 | 4190265 | Зажим | 1 |
| 46 | J901016 | Болт | 1 |
| 47 | A590910 | Пружинная шайба | 1 |
| 49 | 4379561 | Шланг | 1 |
| 50 | 4362378 | Шланг | 1 |
| 51 | 4375297 | Шланг | 1 |
| 52 | 4365594 | Шланг | 1 |
| 53 | 4390225 | Шланг | 1 |
| 55 | 4385504 | Шланг | 1 |
| 56 | 4246672 | Соединительный штуцер | 1 |
| 57 | 4390224 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
