Радиатор — HITACHI MX5015

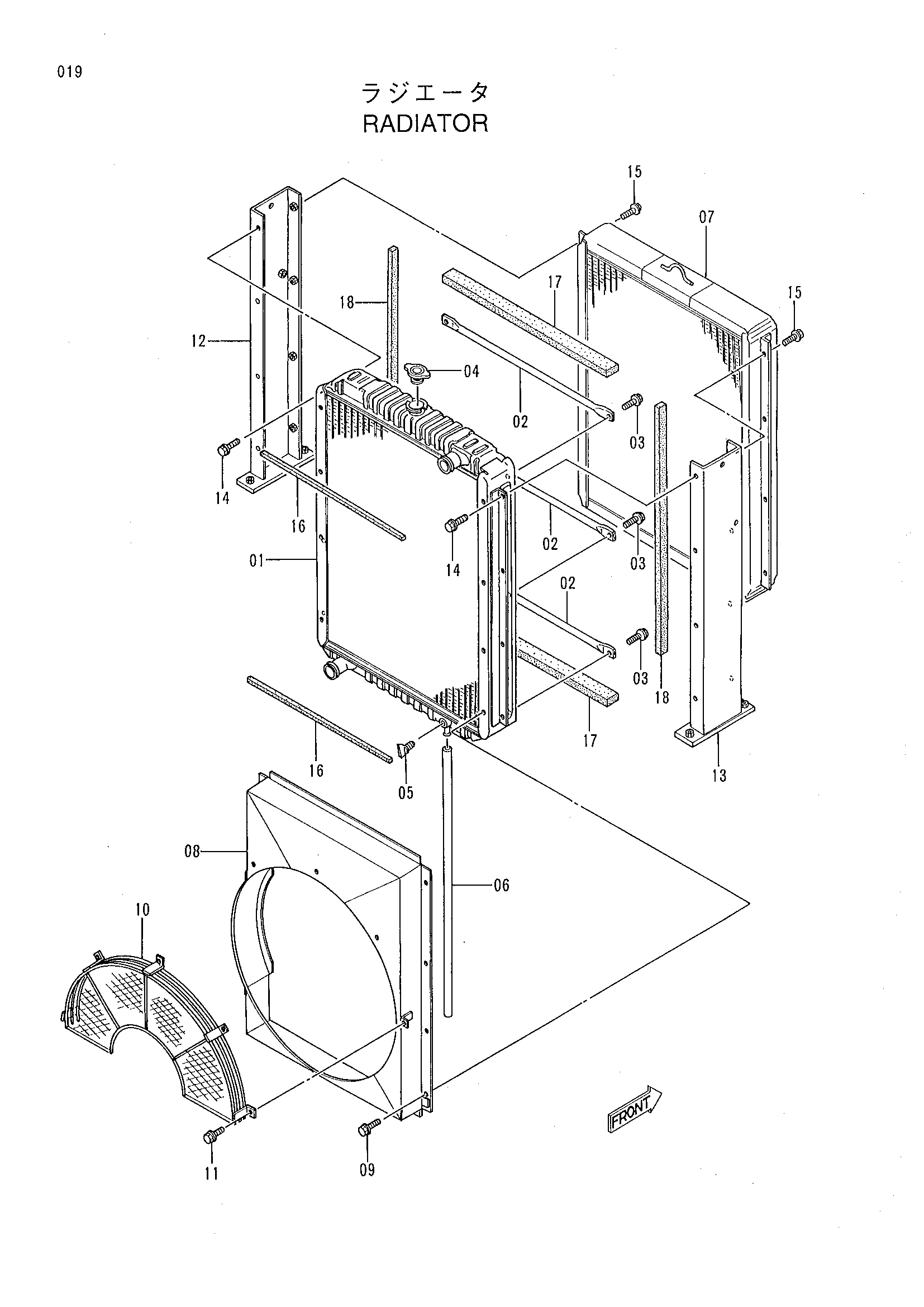

Заводская схема «Радиатор» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4314488 | Радиатор | 1 | |
| 01 | 4345246 | Коре радиатор | 1 |
| 02 | 4218593 | Шток | 3 |
| 03 | J020818 | Болт с шайбой | 6 |
| 04 | 4343268 | Колпачок | 1 |
| 05 | 4206928 | Пробка дренажный | 1 |
| 06 | 4206927 | Шланг | 1 |
| 07 | 4345247 | Масляный радиатор | 1 |
| 08 | 4346459 | Направляющая вентилятор | 1 |
| 09 | J020816 | Болт с шайбой | 8 |
| 10 | 4346460 | Защита вентилятор | 1 |
| 11 | J020816 | Болт с шайбой | 5 |
| 12 | 4346461 | Кронштейн | 1 |
| 13 | 4346462 | Кронштейн | 1 |
| 14 | 4346481 | Болт с шайбой | 8 |
| 15 | 4346481 | Болт с шайбой | 8 |
| 16 | 4346464 | Манжета | 2 |
| 17 | 4346463 | Манжета | 2 |
| 18 | 4346465 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
