Пилотные гидролинии (4) — HITACHI MX5015

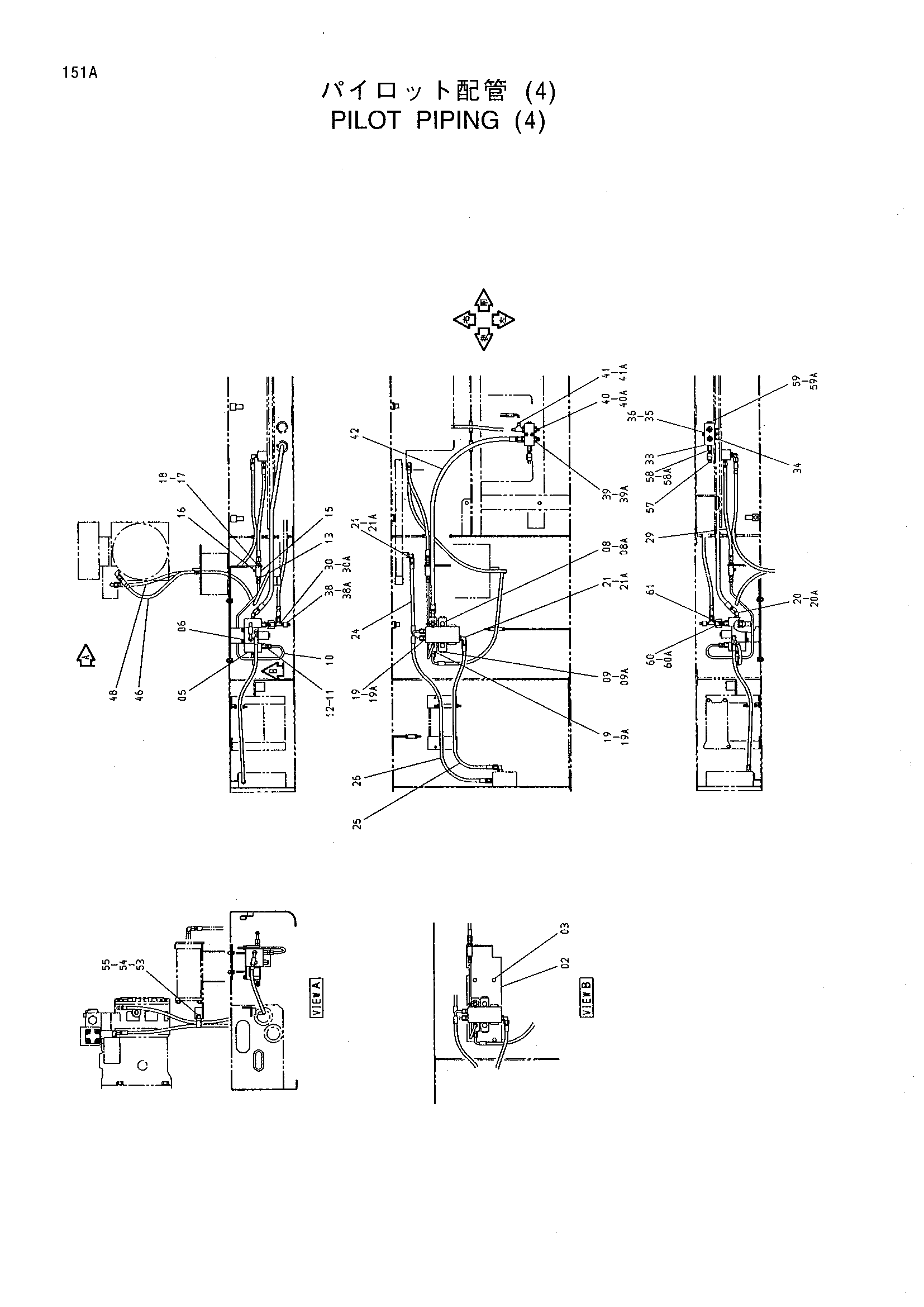

Заводская схема «Пилотные гидролинии (4)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8056877 | Кронштейн | 1 |
| 03 | J011025 | Болт с шайбой | 4 |
| 05 | 4304672 | Пилотный клапан | 1 |
| 06 | J011020 | Болт с шайбой | 4 |
| 08 | 4093624 | Пробка | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4092534 | Пробка | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 3069942 | Трубка | 1 |
| 11 | 4317623 | Штуцер трубки | 1 |
| 12 | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4130170 | Штуцер трубки | 1 |
| 15 | 4338545 | Переходник | 1 |
| 16 | 94-2022 | Пробка | 1 |
| 17 | A590916 | Пружинная шайба | 1 |
| 18 | 4202531 | Гайка | 1 |
| 19 | 4200466 | Адаптер | 3 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4236729 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4154671 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4318795 | Нейлоновый шланг | 1 |
| 25 | 4318426 | Нейлоновый шланг | 1 |
| 26 | 4213421 | Нейлоновый шланг | 1 |
| 29 | 4221264 | Нейлоновый шланг | 1 |
| 30 | 4307265 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 3065496 | Коллектор | 1 |
| 34 | 4317427 | Сиденье | 1 |
| 35 | J901090 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 38 | 4254563 | Датчик давления | 1 |
| 38A | 4113154 | Уплотнительное кольцо | 1 |
| 39 | 4210361 | Адаптер | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4200469 | Адаптер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4222016 | Тройник | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4304471 | Шланг | 1 |
| 46 | 4244547 | Нейлоновый шланг | 1 |
| 48 | 4262281 | Нейлоновый шланг | 1 |
| 53 | 4190292 | Зажим | 1 |
| 54 | J901016 | Болт | 1 |
| 55 | A590910 | Пружинная шайба | 1 |
| 57 | 4331359 | Датчик давления | 1 |
| 58 | 4345898 | Переходник | 1 |
| 58A | 4506408 | Уплотнительное кольцо | 1 |
| 59 | 4299028 | Пробка | 1 |
| 59A | 4506408 | Уплотнительное кольцо | 1 |
| 60 | 4350510 | Адаптер | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4346128 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
