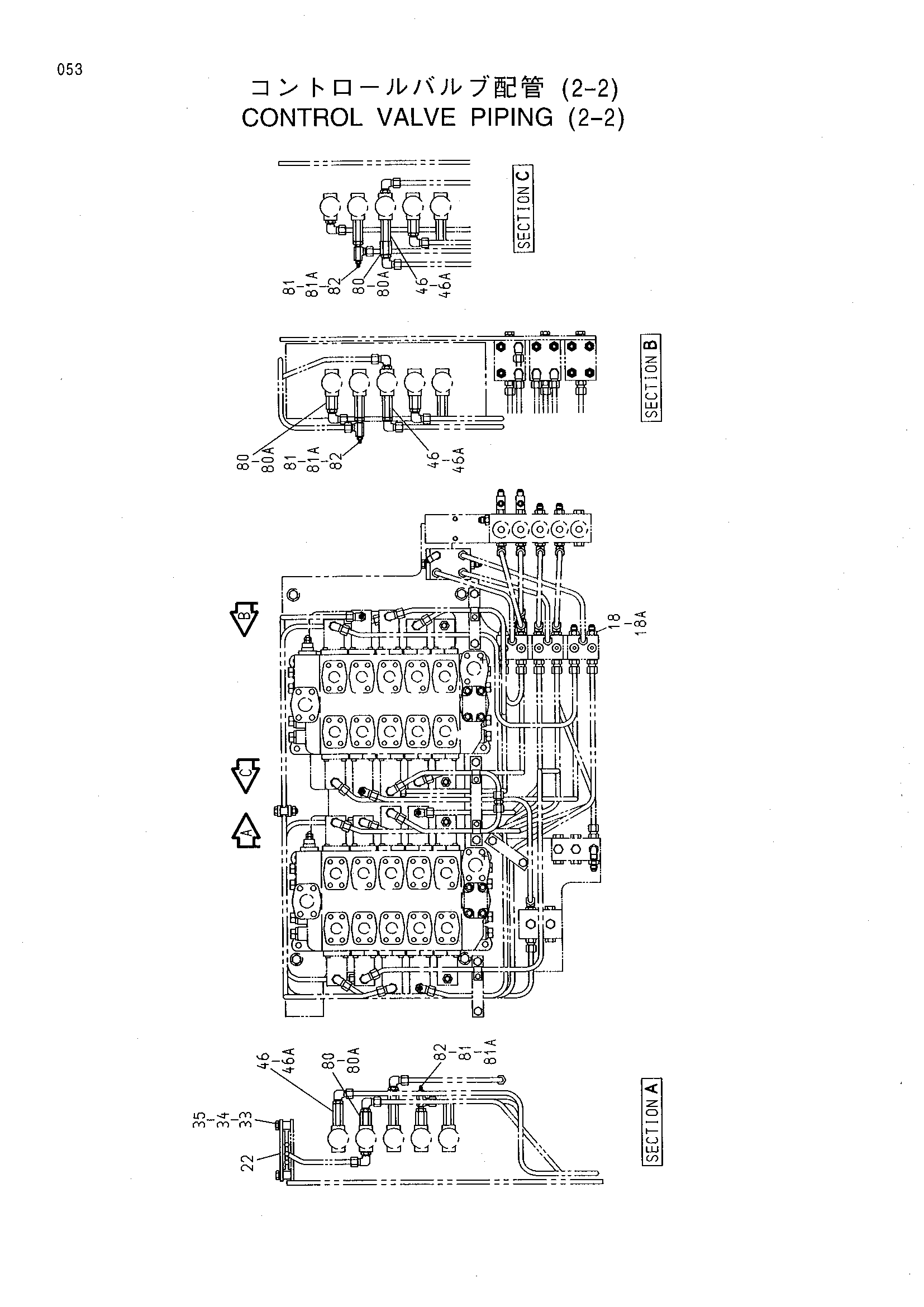

Гидрораспределитель трубопроводы (2-2) — HITACHI MX5015
Заводская схема «Гидрораспределитель трубопроводы (2-2)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 4200467 | Адаптер | 8 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9740681 | Хомут | 1 |
| 33 | J901045 | Болт | 2 |
| 34 | J950010 | Гайка | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
| 46 | 4342964 | Переходник | 6 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 80 | 4202564 | Адаптер | 7 |
| 80A | 957366 | Уплотнительное кольцо | 1 |
| 81 | 4350029 | Штуцер трубки | 3 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 82 | 4346128 | Штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
