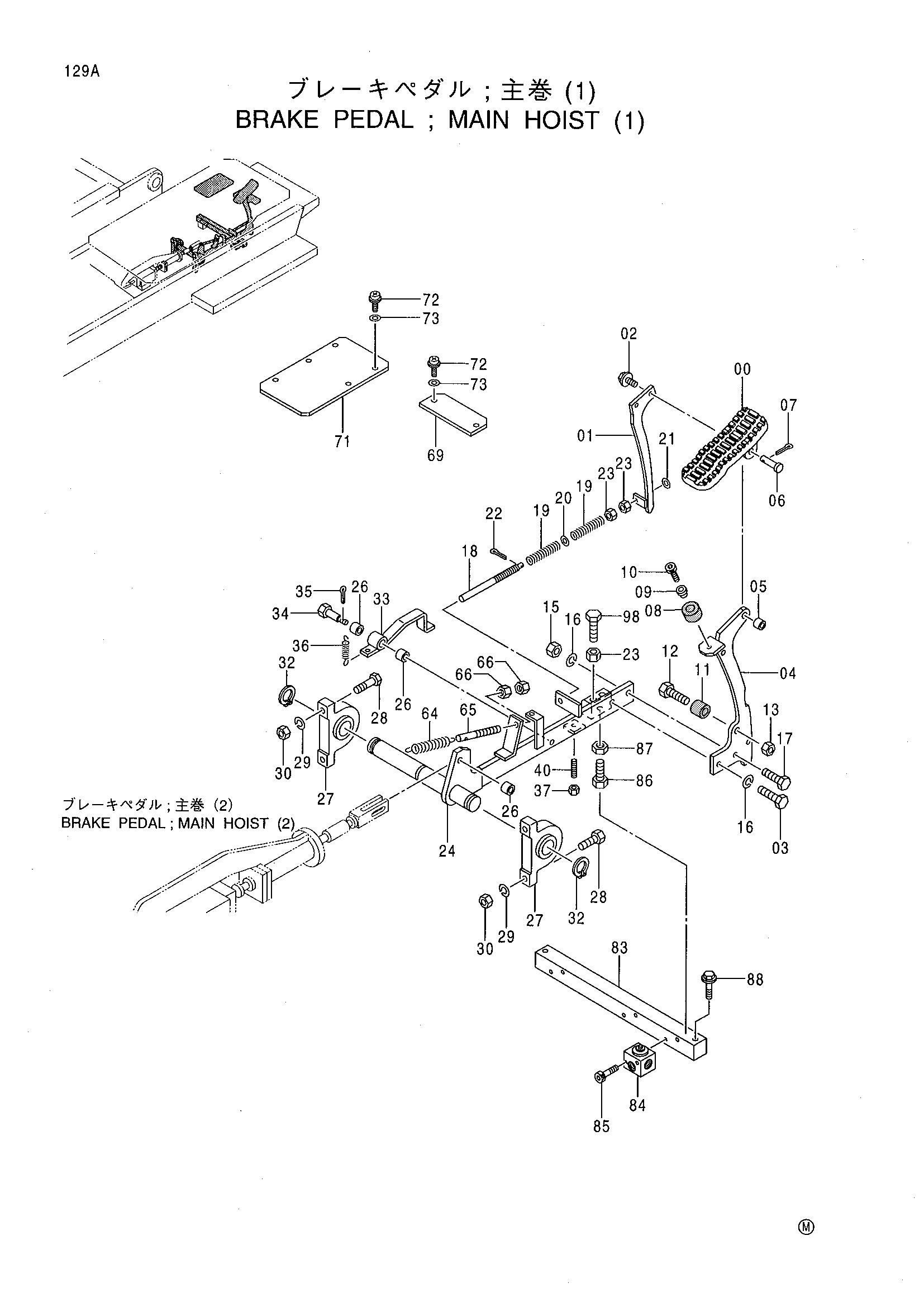

Тормоз педаль основной подъёмный механизм (1) — HITACHI MX5015

Заводская схема «Тормоз педаль основной подъёмный механизм (1)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3065239	Педаль тормоз	1
01	8069758	Рычаг блокировка	1
02	J011022	Болт с шайбой	2
03	J901430	Болт	1
04	8069745	Рычаг A	1
05	4317791	Втулка	1
06	4316917	Палец	1
07	A764020	Шплинт	1
08	4317574	Резиновая подушка	1
09	4317526	Проставка	1
10	M340816	Болт с внутренним шестигранником	1
11	4391033	Резиновая подушка	1
12	M211240	Болт	1
13	J950012	Гайка	1
15	J950014	Гайка	1
16	A590914	Пружинная шайба	2
17	J901440	Болт	1
18	4348442	Шток	1
19	41626	Пружина	2
20	A590110	Плоская шайба	1
21	A590106	Плоская шайба	1
22	A761610	Шплинт	1
23	J950010	Гайка	3
24	8070454	Рычаг основной	1
26	4316918	Втулка	3
27	942014	Блок	2
28	J901245	Болт	4
29	A590912	Пружинная шайба	4
30	J950012	Гайка	4
32	929231	Кольцо	2
33	9746172	Рычаг	1
34	4339011	Болт	1
35	A763016	Шплинт	1
36	4363093	Пружина	1
37	M500807	Гайка	1
40	M000830	Установочный винт	1
64	4391000	Пружина	1
65	4396808	Шток	1
66	J950010	Гайка	2
69	4408403	Крышка	1
71	4392484	Крышка	1
72	J450620	Винт с шайбой	7
73	A590106	Плоская шайба	7
83	4377679	Стойка	1
84	4365304	Пилотный клапан	1
85	M340650	Болт с внутренним шестигранником	2
86	M211440	Болт	1
87	J950014	Гайка	1
88	J011055	Болт с шайбой	2
98	M261045	Болт	1
