Основной рама — HITACHI MX5015

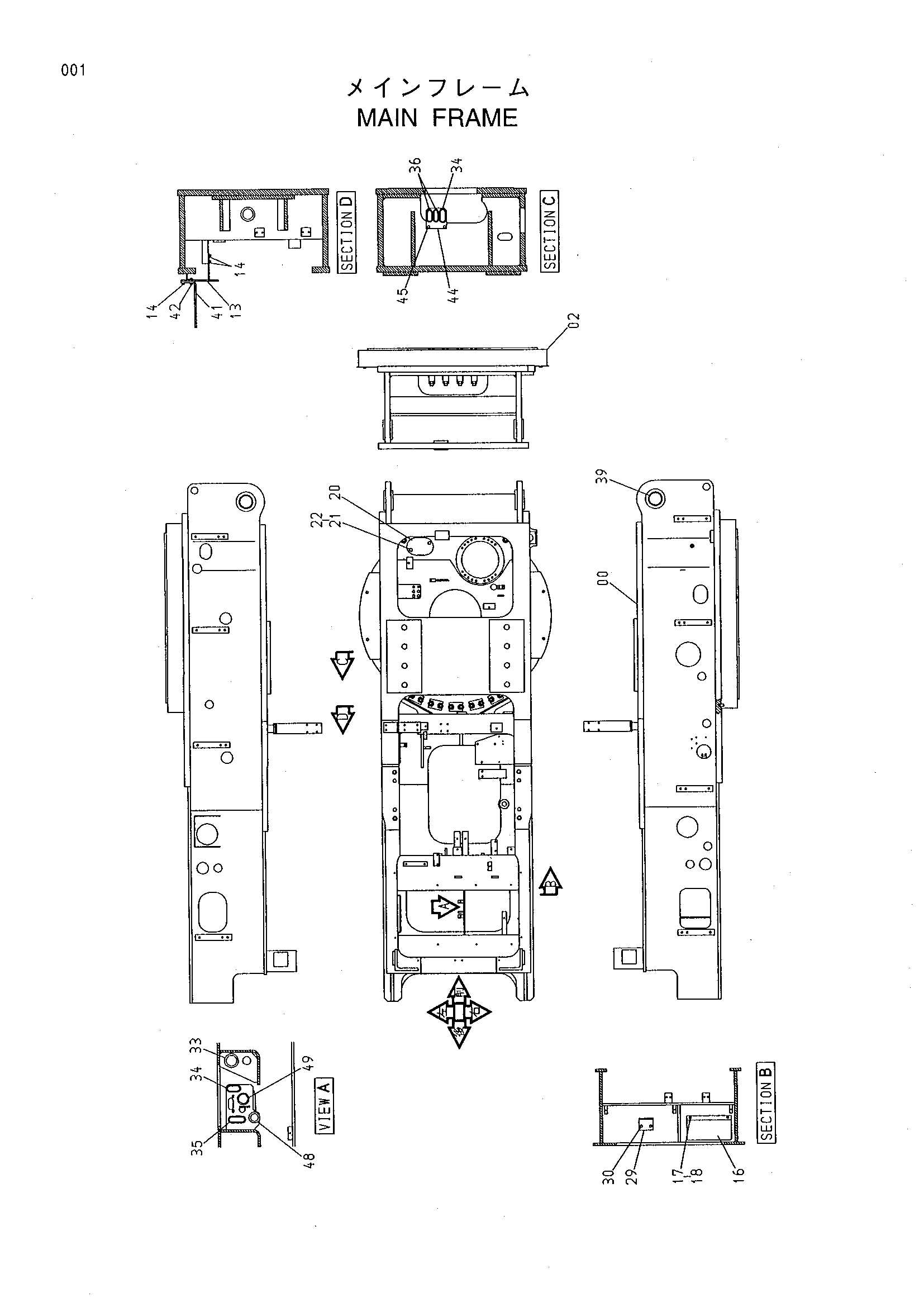

Заводская схема «Основной рама» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005740 | Рама основной | 1 |
| 02 | 9141166 | Подшипник. поворот | 1 |
| 04 | J932713 | Болт | 36 |
| 06 | J932726 | Болт | 22 |
| 07 | 4156386 | Проставка | 22 |
| 08 | J951027 | Гайка | 22 |
| 09 | 4350038 | Ограничитель | 9 |
| 10 | 4350954 | Установочный штифт | 2 |
| 13 | 9749815 | Кронштейн | 1 |
| 14 | J021230 | Болт с шайбой | 4 |
| 16 | 4341551 | Крышка | 1 |
| 17 | J901020 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 20 | 4341552 | Крышка | 1 |
| 21 | J901625 | Болт | 2 |
| 22 | A590916 | Пружинная шайба | 2 |
| 25 | J901220 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 27 | 4355119 | Крышка | 2 |
| 29 | 4346946 | Кронштейн | 1 |
| 30 | J011230 | Болт с шайбой | 2 |
| 33 | 4190960 | Резиновая втулка | 2 |
| 34 | 4213559 | Резиновая втулка | 2 |
| 35 | 4213560 | Резиновая втулка | 1 |
| 36 | 4209956 | Резиновая втулка | 2 |
| 39 | 4398778 | Втулка | 2 |
| 41 | 4398488 | Кронштейн | 1 |
| 42 | J021245 | Болт с шайбой | 2 |
| 44 | 4399191 | Пластина | 1 |
| 45 | J011225 | Болт с шайбой | 2 |
| 48 | 4211191 | Резиновая втулка | 1 |
| 49 | 4221019 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
