Основной подъёмный механизм, аукс.хоист, тхрустер, R/D рычаг — HITACHI MX5015

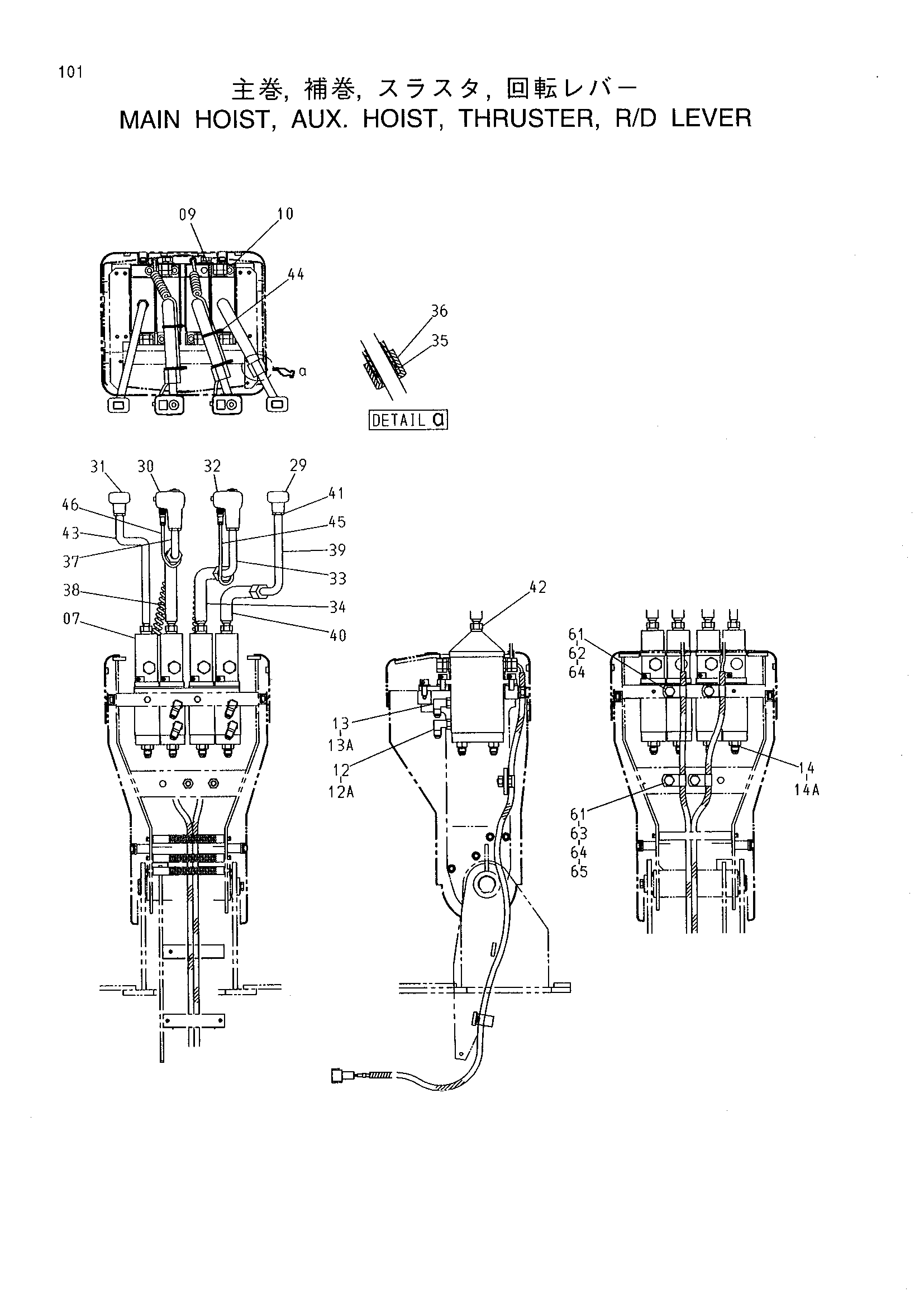

Заводская схема «Основной подъёмный механизм, аукс.хоист, тхрустер, R/D рычаг» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4398470 | Пилотный клапан | 2 |
| 09 | 4310205 | Манжета | 4 |
| 10 | M341020 | Болт с внутренним шестигранником | 7 |
| 12 | 4322805 | Фильтр | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 8 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 9749035 | Рукоятка | 1 |
| 30 | 7028167 | Рукоятка | 1 |
| 31 | 9749033 | Рукоятка | 1 |
| 32 | 7033760 | Рукоятка | 1 |
| 33 | 3070771 | Рычаг | 1 |
| 34 | 8061046 | Рычаг | 1 |
| 35 | 4341550 | Ограничитель | 3 |
| 36 | 4335359 | Замок | 3 |
| 37 | 4390383 | Рычаг | 1 |
| 38 | 8070012 | Рычаг | 1 |
| 39 | 4390384 | Рычаг | 1 |
| 40 | 8070013 | Рычаг | 1 |
| 41 | 4321193 | Гайка | 4 |
| 42 | J231212 | Гайка | 4 |
| 43 | 4390382 | Рычаг | 1 |
| 44 | 4044883 | Хомут | 4 |
| 45 | 8059195 | Жгут проводов | 1 |
| 46 | 8059196 | Жгут проводов | 1 |
| 61 | 4190261 | Зажим | 4 |
| 62 | J901016 | Болт | 2 |
| 63 | J901020 | Болт | 2 |
| 64 | A590910 | Пружинная шайба | 4 |
| 65 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
