Гидролинии рабочего оборудования (3) — HITACHI MX5015

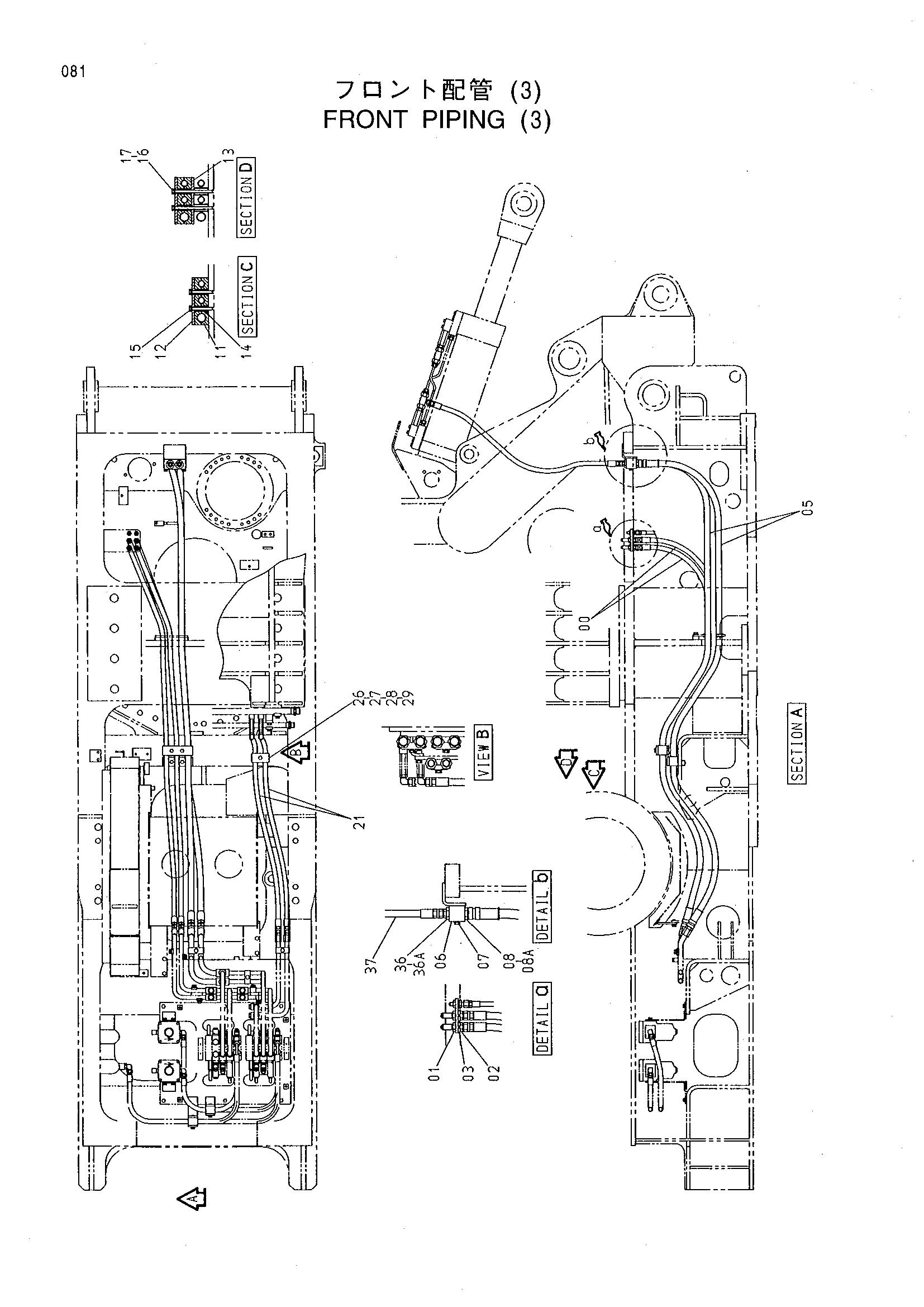

Заводская схема «Гидролинии рабочего оборудования (3)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4305283 | Шланг | 4 |
| 01 | 4315207 | Адаптер | 4 |
| 02 | 4316589 | Гайка | 4 |
| 03 | A590920 | Пружинная шайба | 4 |
| 05 | 4055212 | Шланг | 2 |
| 06 | 3081878 | Коллектор | 1 |
| 07 | J011070 | Болт с шайбой | 2 |
| 08 | 4042033 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4399194 | Хомут шланга | 4 |
| 12 | 4399193 | Пластина | 2 |
| 13 | 9749762 | Кронштейн | 1 |
| 14 | 4398075 | Проставка | 4 |
| 15 | J011075 | Болт с шайбой | 2 |
| 16 | J901007 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 21 | 4293953 | Шланг | 2 |
| 26 | 4398071 | Хомут шланга | 2 |
| 27 | 4398070 | Пластина | 1 |
| 28 | 4398072 | Проставка | 1 |
| 29 | J011065 | Болт с шайбой | 1 |
| 36 | 4210361 | Адаптер | 2 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4407771 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
