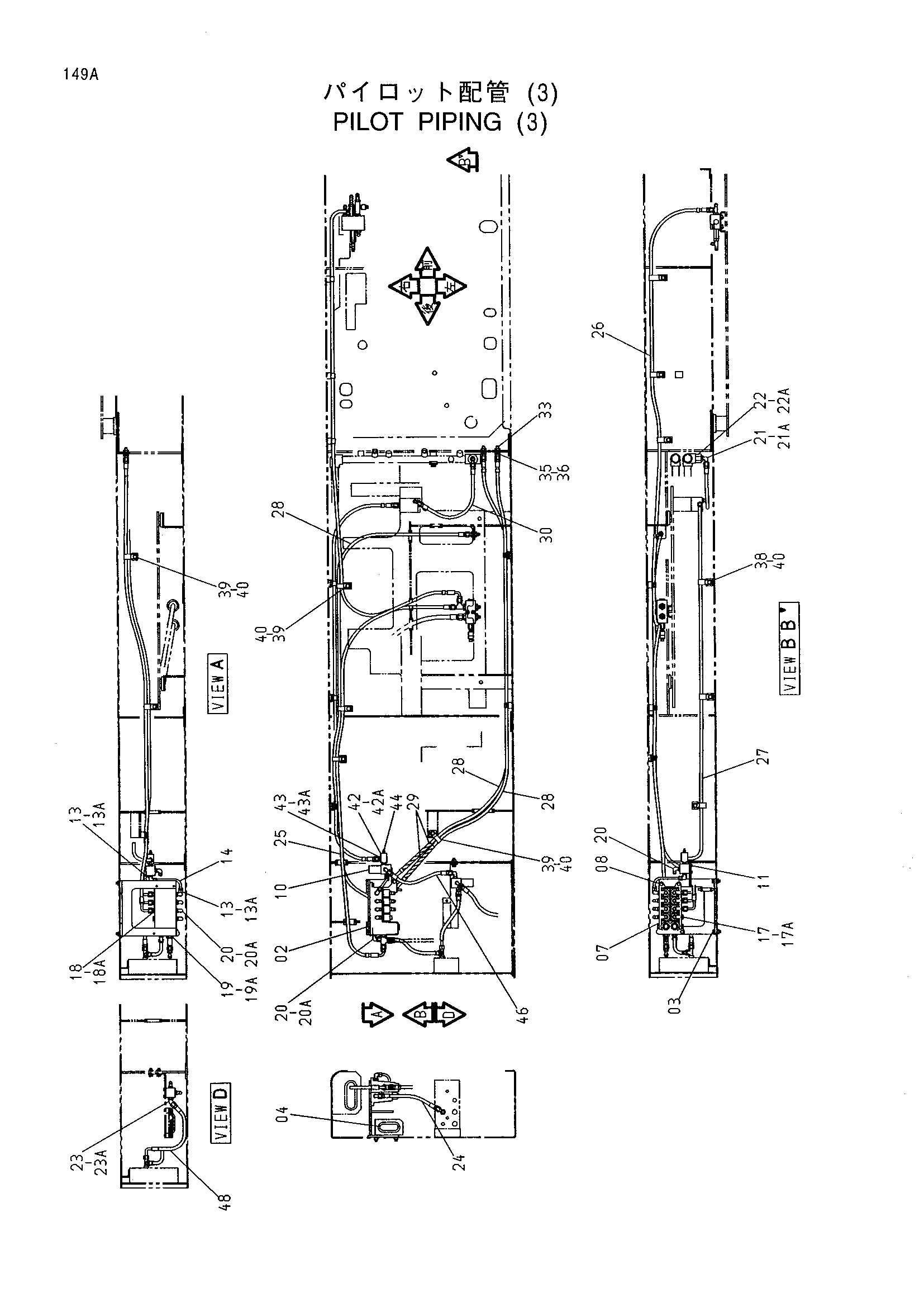

Пилотные гидролинии (3) — HITACHI MX5015

Заводская схема «Пилотные гидролинии (3)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8056878	Кронштейн	1
03	J011030	Болт с шайбой	4
04	4209956	Резиновая втулка	1
07	4306044	Электромагнитный клапан	1
08	J010830	Болт с шайбой	3
10	4302289	Электромагнитный клапан	2
11	J010616	Болт с шайбой	4
13	4317622	Штуцер трубки	2
13A	957366	Уплотнительное кольцо	1
14	4317430	Трубка	1
17	4093624	Пробка	1
17A	957366	Уплотнительное кольцо	1
18	4200467	Адаптер	3
18A	957366	Уплотнительное кольцо	1
19	4222016	Тройник	1
19A	4506418	Уплотнительное кольцо	1
20	4156434	Угловой штуцер	7
20A	957366	Уплотнительное кольцо	1
21	4154671	Угловой штуцер	1
21A	4509180	Уплотнительное кольцо	1
22	4263454	Переходник S	1
22A	4506424	Уплотнительное кольцо	1
23	4200472	Угловой штуцер	1
23A	957366	Уплотнительное кольцо	1
24	4318425	Нейлоновый шланг	1
25	4399609	Пластиковый шланг	1
26	4399610	Пластиковый шланг	1
27	4318424	Нейлоновый шланг	1
28	4318796	Нейлоновый шланг	3
29	4149557	Защитный кожух	2
30	4341688	Нейлоновый шланг	1
33	4317426	Адаптер	2
35	4202531	Гайка	2
36	A590914	Пружинная шайба	2
38	4190275	Зажим	3
39	4190292	Зажим	6
40	J011020	Болт с шайбой	9
42	4350512	Переходник S	1
42A	957366	Уплотнительное кольцо	1
43	4200467	Адаптер	1
43A	957366	Уплотнительное кольцо	1
44	4346128	Штуцер	1
46	4318425	Нейлоновый шланг	1
48	4318795	Нейлоновый шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
