Крышка группа — HITACHI MX5015

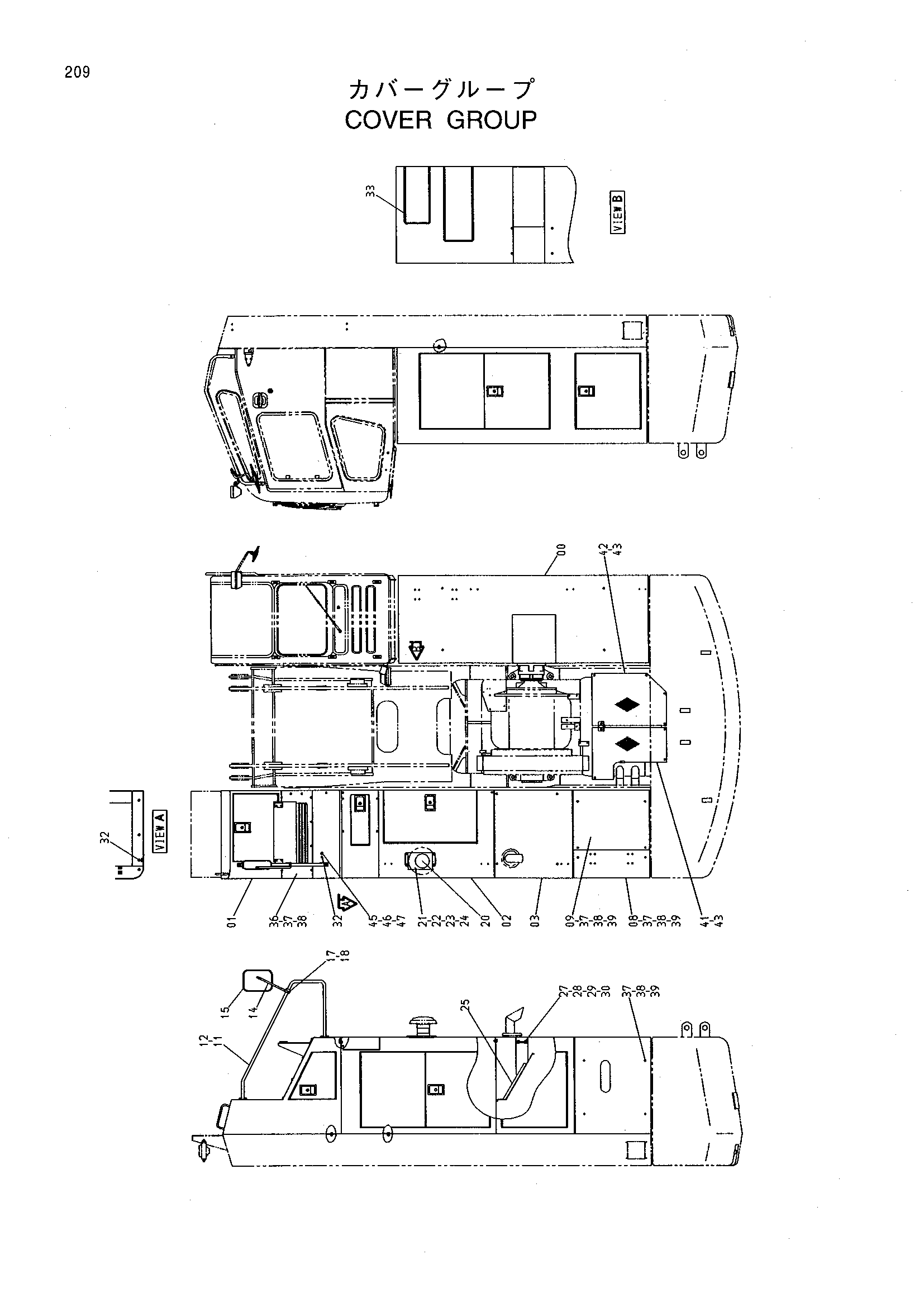

Заводская схема «Крышка группа» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9168225 | Крышка R | 1 |
| 01 | 9136874 | Крышка LF | 1 |
| 02 | 9166471 | Крышка LM | 1 |
| 03 | 9166470 | Крышка LR | 1 |
| 04 | J901228 | Болт | 25 |
| 05 | A590912 | Пружинная шайба | 27 |
| 06 | A590112 | Плоская шайба | 27 |
| 07 | J950012 | Гайка | 19 |
| 08 | 8070674 | Крышка | 1 |
| 09 | 8070675 | Крышка | 1 |
| 11 | 8061065 | Поручень | 1 |
| 12 | J011025 | Болт с шайбой | 4 |
| 14 | 9749841 | Стойка | 2 |
| 15 | 4331348 | Зеркало | 2 |
| 17 | 4201441 | Хомут | 2 |
| 18 | J010845 | Болт с шайбой | 4 |
| 20 | 3068300 | Крышка | 1 |
| 21 | 4331349 | Резиновая прокладка | 1 |
| 22 | J901025 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 25 | 8061290 | Защитный кожух | 1 |
| 27 | J901025 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | J950010 | Гайка | 4 |
| 32 | 4161289 | Резиновая втулка | 2 |
| 33 | 4412058 | Уплотнительная окантовка | 1 |
| 36 | 6017280 | Воздуховод | 1 |
| 37 | 4330985 | Болт | 22 |
| 38 | A590910 | Пружинная шайба | 22 |
| 39 | A590110 | Плоская шайба | 10 |
| 41 | 9749717 | Крышка | 1 |
| 42 | 9749721 | Крышка | 1 |
| 43 | J011025 | Болт с шайбой | 9 |
| 45 | J901420 | Болт | 1 |
| 46 | J950014 | Гайка | 1 |
| 47 | A590914 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
