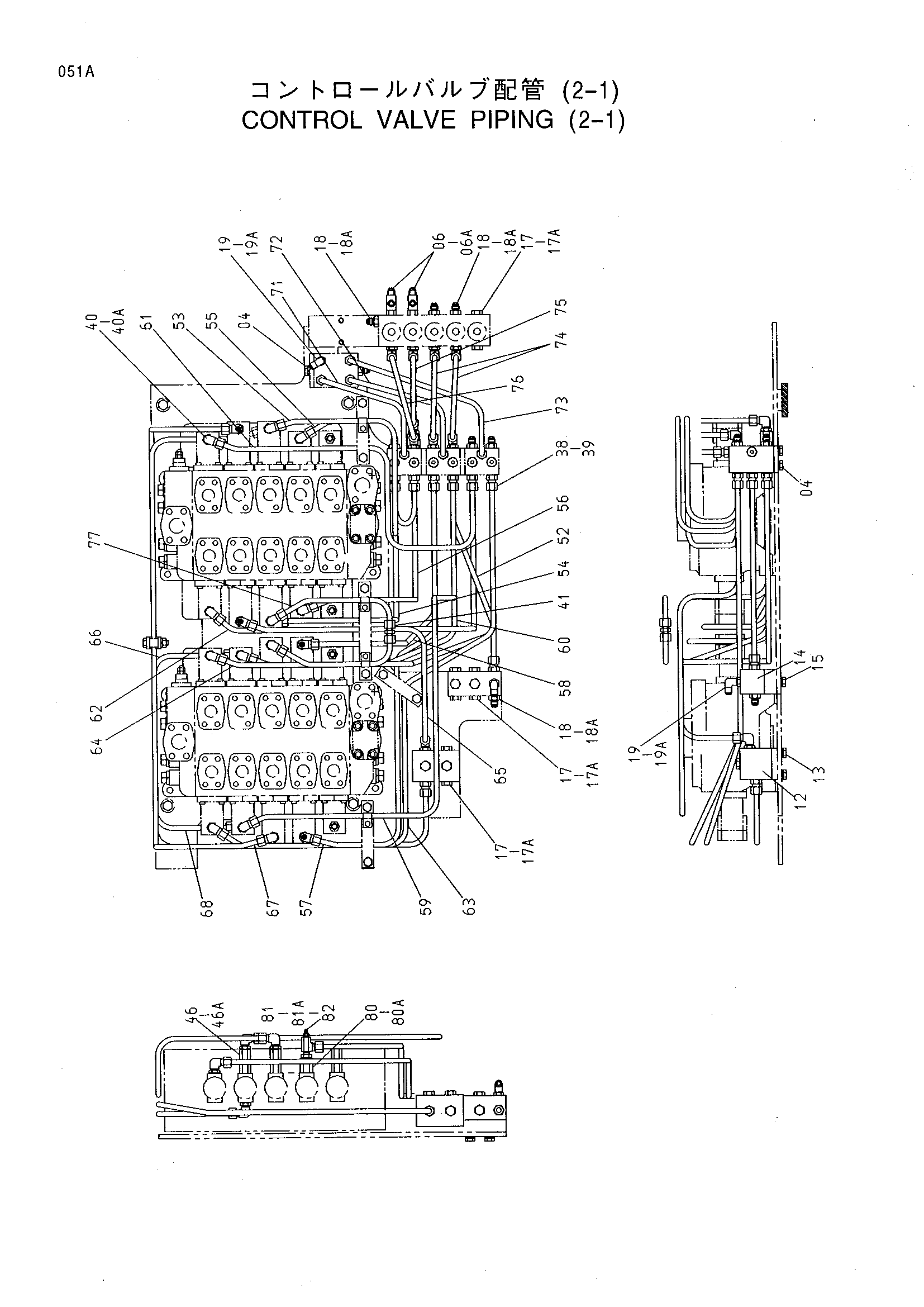

Гидрораспределитель трубопроводы (2-1) — HITACHI MX5015
Заводская схема «Гидрораспределитель трубопроводы (2-1)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J011025 | Болт с шайбой | 8 |
| 06 | 4207300 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 3064715 | Коллектор | 1 |
| 13 | J011035 | Болт с шайбой | 4 |
| 14 | 3064716 | Коллектор | 1 |
| 15 | J011050 | Болт с шайбой | 2 |
| 17 | 4093624 | Пробка | 12 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4317623 | Штуцер трубки | 21 |
| 39 | 964255 | Уплотнительное кольцо | 21 |
| 40 | 4317622 | Штуцер трубки | 25 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4140665 | Штуцер трубки | 1 |
| 46 | 4342964 | Переходник | 2 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4398329 | Трубка | 1 |
| 53 | 3081656 | Трубка | 1 |
| 54 | 3081654 | Трубка | 1 |
| 55 | 3081657 | Трубка | 1 |
| 56 | 3081653 | Трубка | 1 |
| 57 | 3081646 | Трубка | 1 |
| 58 | 3081649 | Трубка | 1 |
| 59 | 3081644 | Трубка | 1 |
| 60 | 3081648 | Трубка | 1 |
| 61 | 3081655 | Трубка | 1 |
| 62 | 3081651 | Трубка | 1 |
| 63 | 3081643 | Трубка | 1 |
| 64 | 3081678 | Трубка | 1 |
| 65 | 3081652 | Трубка | 1 |
| 66 | 3081650 | Трубка | 1 |
| 67 | 3081645 | Трубка | 1 |
| 68 | 3081647 | Трубка | 1 |
| 71 | 3064737 | Трубка | 1 |
| 72 | 3064738 | Трубка | 1 |
| 73 | 3064739 | Трубка | 1 |
| 74 | 4332012 | Трубка | 2 |
| 75 | 4332013 | Трубка | 1 |
| 76 | 4332014 | Трубка | 1 |
| 77 | 4403197 | Трубка | 2 |
| 80 | 4202564 | Адаптер | 1 |
| 80A | 957366 | Уплотнительное кольцо | 1 |
| 81 | 4350029 | Штуцер трубки | 1 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 82 | 4346128 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
