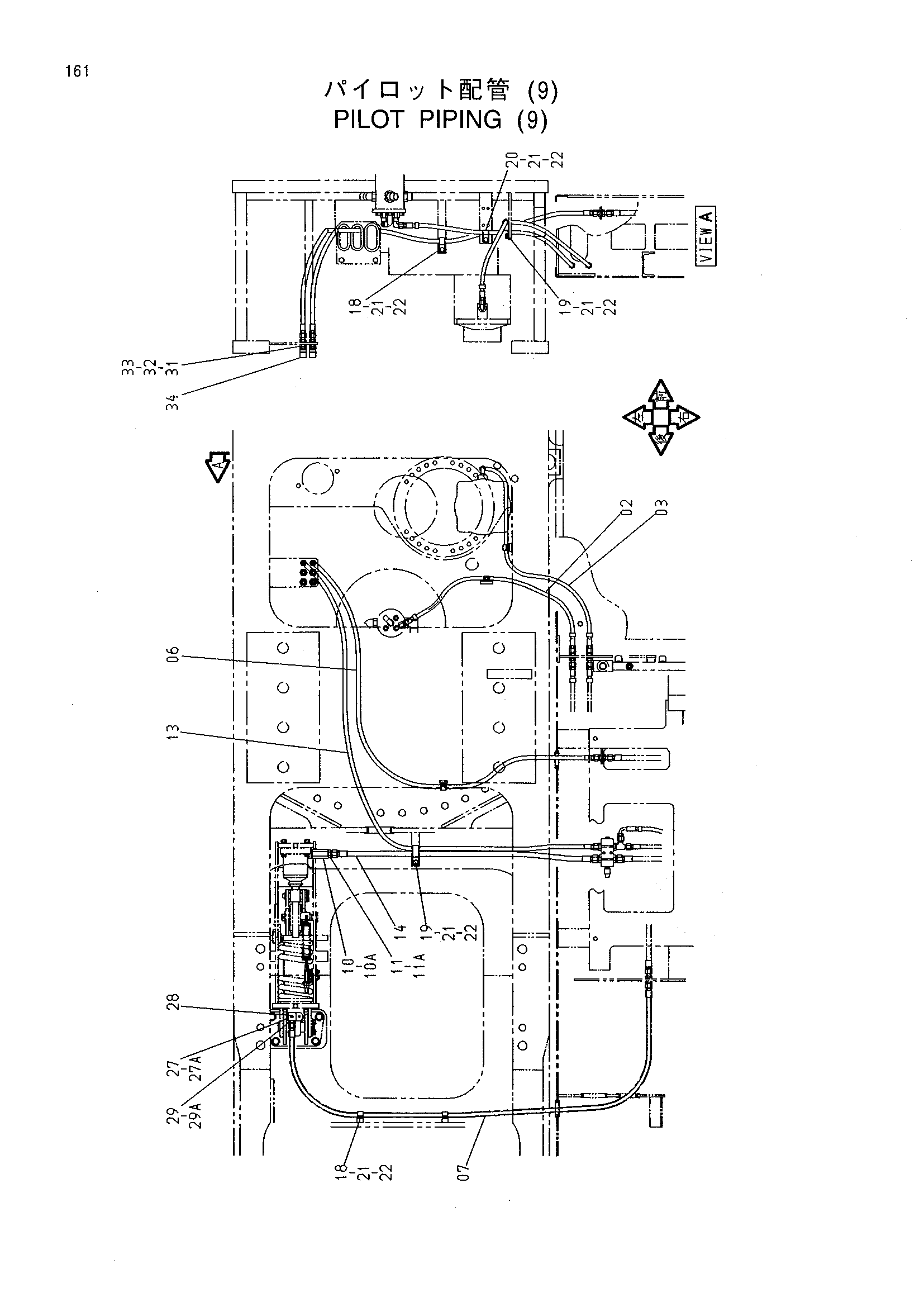

Пилотные гидролинии (9) — HITACHI MX5015
Заводская схема «Пилотные гидролинии (9)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4319793 | Нейлоновый шланг | 1 |
| 02 | 4266477 | Нейлоновый шланг | 1 |
| 03 | 4318794 | Нейлоновый шланг | 1 |
| 06 | 4258889 | Шланг | 1 |
| 07 | 4318414 | Шланг | 1 |
| 10 | 4336625 | Переходник | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4210361 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4234348 | Шланг | 1 |
| 14 | 4304467 | Шланг | 1 |
| 18 | 4190263 | Зажим | 3 |
| 19 | 4190266 | Зажим | 2 |
| 20 | 4190275 | Зажим | 1 |
| 21 | J901016 | Болт | 6 |
| 22 | A590910 | Пружинная шайба | 6 |
| 27 | 4344884 | Переходник S | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4346128 | Штуцер | 1 |
| 29 | 4200466 | Адаптер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4317426 | Адаптер | 2 |
| 32 | 4202531 | Гайка | 2 |
| 33 | A590914 | Пружинная шайба | 2 |
| 34 | 4223518 | Пробка унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
