Монитор опора — HITACHI MX5015

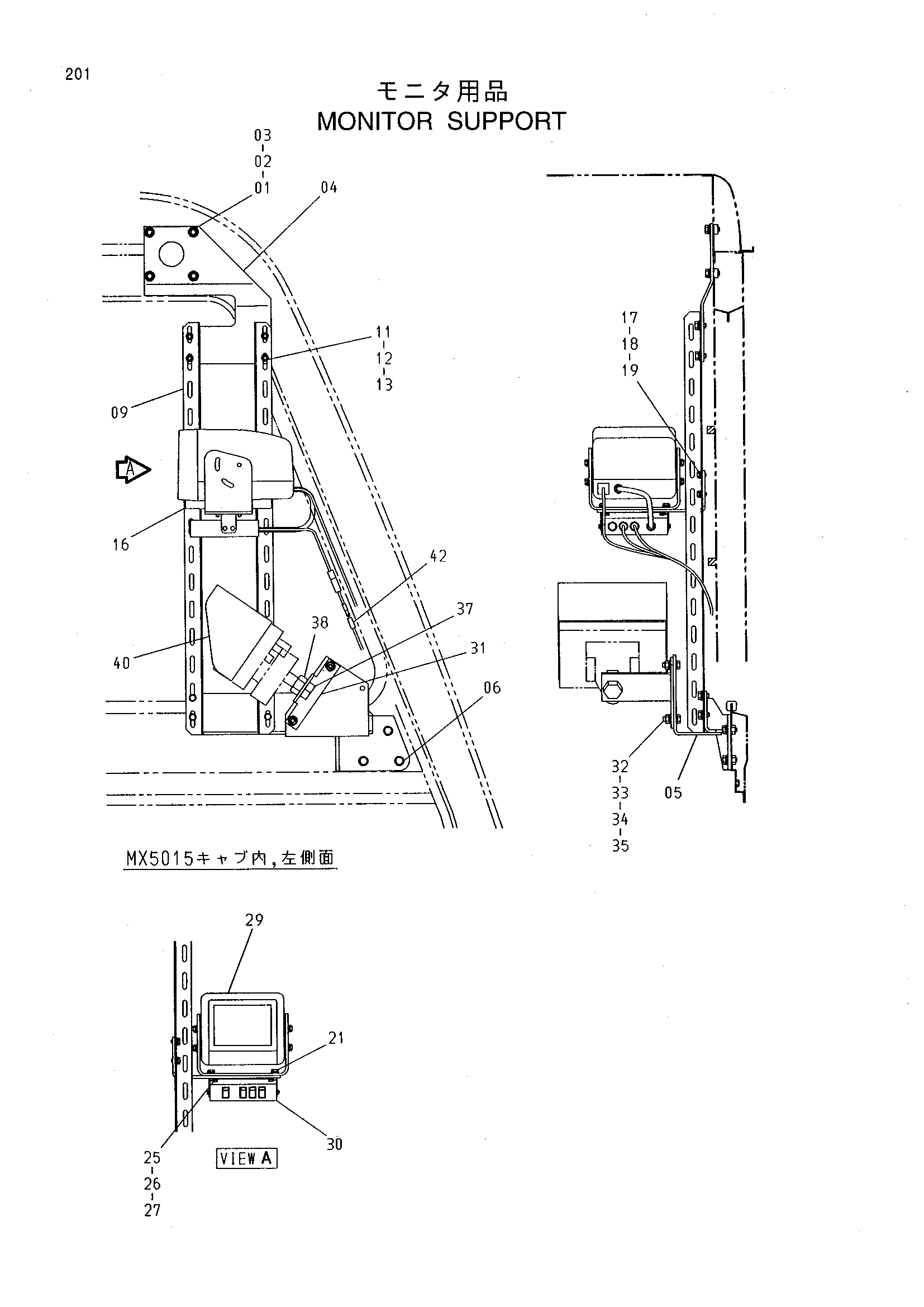

Заводская схема «Монитор опора» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J870820 | Болт | 4 |
| 02 | J251008 | Пружинная шайба | 4 |
| 03 | J250008 | Плоская шайба | 4 |
| 04 | 3082994 | Кронштейн | 1 |
| 05 | 8067021 | Кронштейн | 1 |
| 06 | J020820 | Болт с шайбой | 3 |
| 09 | 4405046 | Пост | 2 |
| 11 | J870614 | Болт | 8 |
| 12 | J251006 | Пружинная шайба | 8 |
| 13 | J250006 | Плоская шайба | 8 |
| 16 | 3082015 | Кронштейн | 1 |
| 17 | J870612 | Болт | 4 |
| 18 | J251006 | Пружинная шайба | 4 |
| 19 | J250006 | Плоская шайба | 4 |
| 21 | J020612 | Болт с шайбой | 4 |
| 25 | J850408 | Винт | 2 |
| 26 | J251004 | Пружинная шайба | 2 |
| 27 | J250004 | Плоская шайба | 2 |
| 29 | 4399722 | Монитор | 1 |
| 30 | 4399868 | Короб выключатель | 1 |
| 31 | 4388733 | Кронштейн | 1 |
| 32 | J870825 | Болт | 2 |
| 33 | J251008 | Пружинная шайба | 2 |
| 34 | J250008 | Плоская шайба | 4 |
| 35 | J230008 | Гайка | 2 |
| 37 | J901020 | Болт | 1 |
| 38 | J953020 | Гайка | 1 |
| 40 | 4399778 | Крышка | 1 |
| 42 | 4406675 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
