Крышка (LR) — HITACHI MX5015

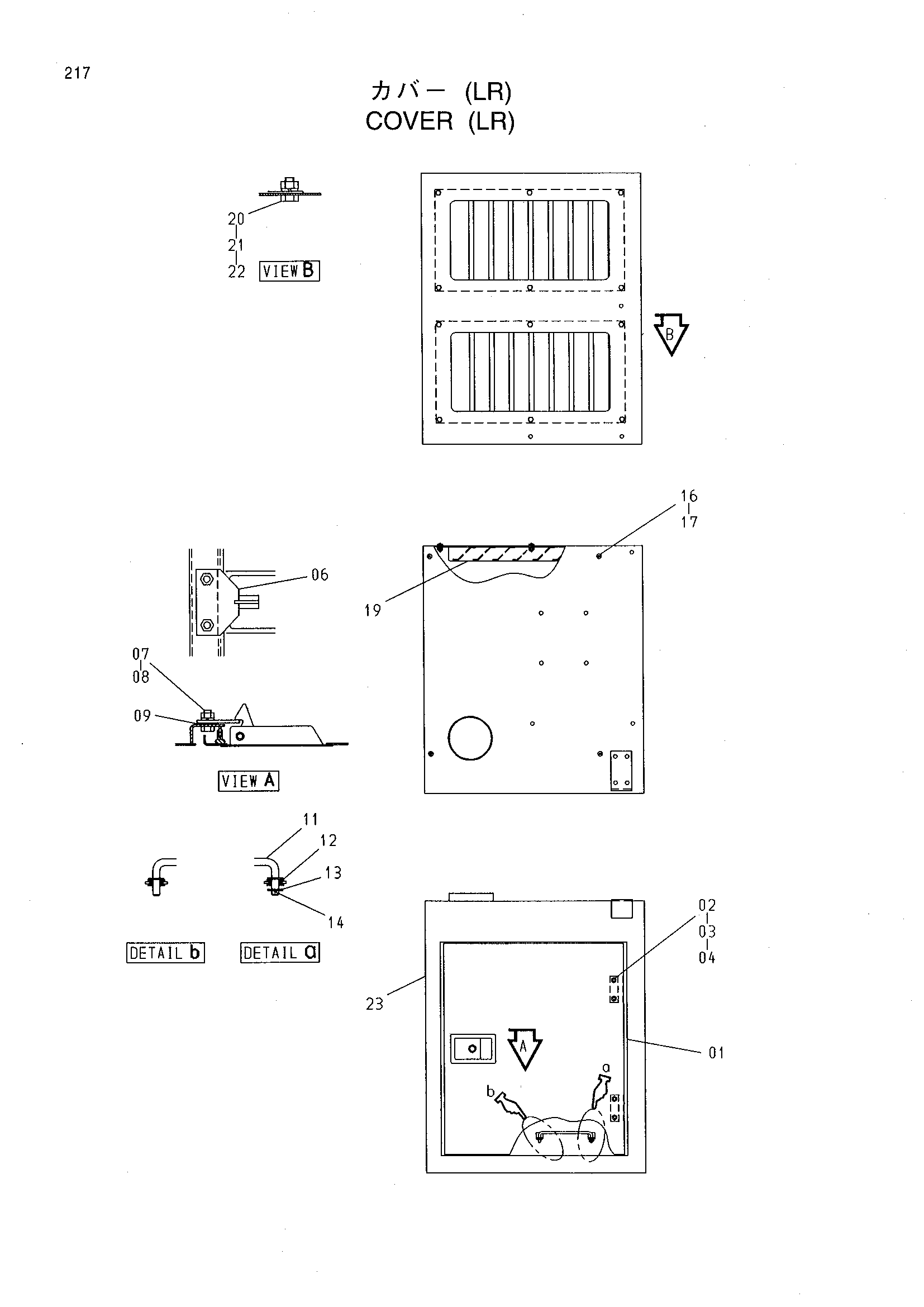

Заводская схема «Крышка (LR)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7031917 | Дверь | 1 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | J950010 | Гайка | 4 |
| 06 | 4330980 | Замок | 1 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | J950010 | Гайка | 2 |
| 09 | 4330984 | Регулировочная шайба | 3 |
| 11 | 9742292 | Стойка | 1 |
| 12 | 4330808 | Резиновая втулка | 2 |
| 13 | A590108 | Плоская шайба | 1 |
| 14 | A762013 | Шплинт | 1 |
| 16 | 4330985 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 19 | 7028495 | Лоувер | 2 |
| 20 | J901020 | Болт | 12 |
| 21 | J950010 | Гайка | 12 |
| 22 | A590910 | Пружинная шайба | 12 |
| 23 | 5005732 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
