Гидролинии рабочего оборудования (2) — HITACHI MX5015

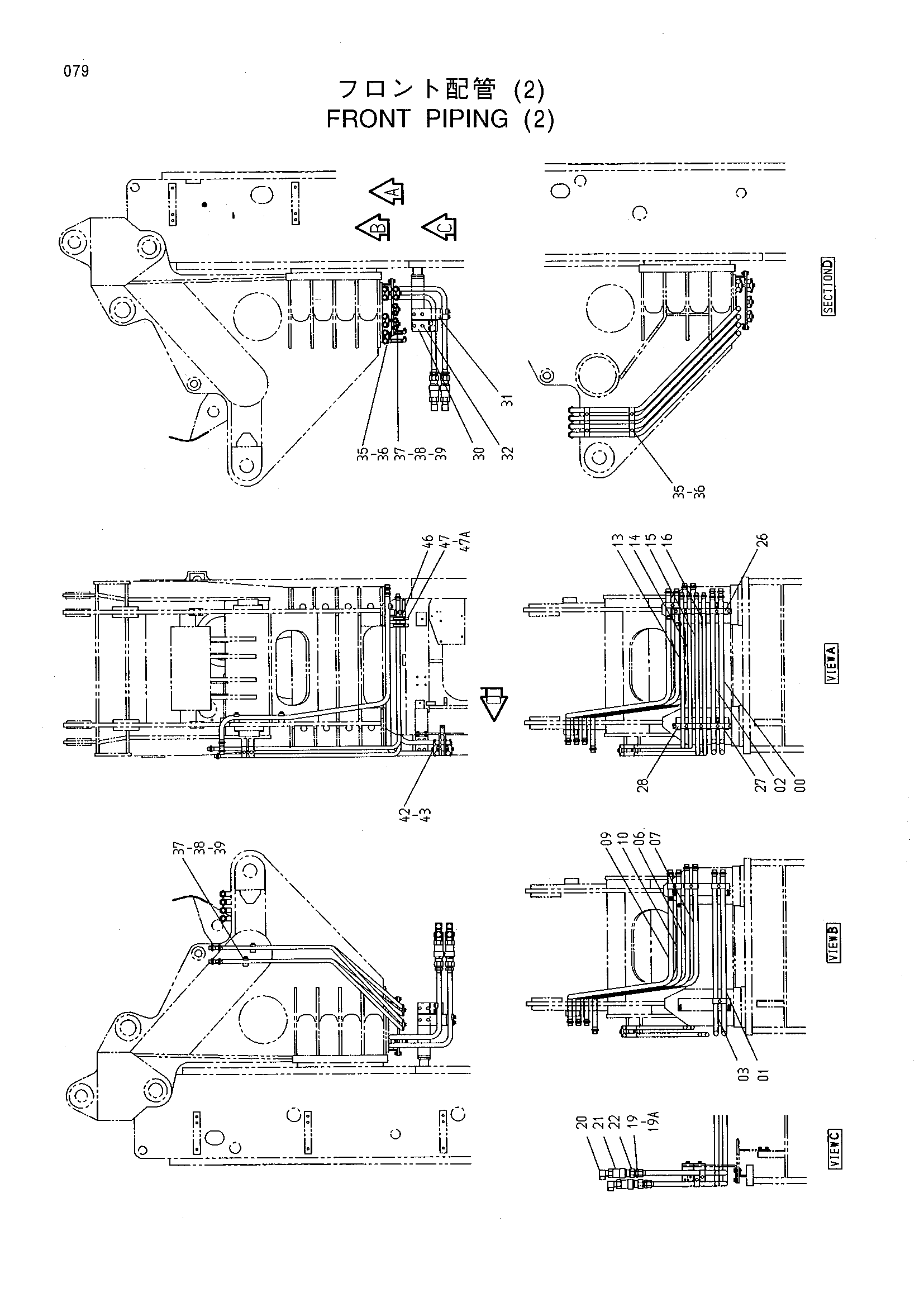

Заводская схема «Гидролинии рабочего оборудования (2)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8071720 | Трубка | 1 |
| 01 | 8071721 | Трубка | 1 |
| 02 | 8071722 | Трубка | 1 |
| 03 | 8071723 | Трубка | 1 |
| 06 | 8071719 | Трубка | 1 |
| 07 | 8071724 | Трубка | 1 |
| 09 | 8071717 | Трубка | 1 |
| 10 | 8071718 | Трубка | 1 |
| 13 | 8071713 | Трубка | 1 |
| 14 | 8071714 | Трубка | 1 |
| 15 | 8071715 | Трубка | 1 |
| 16 | 8071716 | Трубка | 1 |
| 19 | 4371043 | Адаптер | 4 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 94-1406 | Угловой штуцер | 4 |
| 21 | 4066567 | Самоуплотняющееся соединение | 4 |
| 22 | 4066568 | Самоуплотняющееся соединение | 4 |
| 26 | 4398407 | Пластина | 1 |
| 27 | 4398408 | Пластина | 1 |
| 28 | J011240 | Болт с шайбой | 4 |
| 30 | 4398489 | Кронштейн | 1 |
| 31 | 4398490 | Кронштейн | 1 |
| 32 | J011230 | Болт с шайбой | 4 |
| 35 | 4189860 | Хомут трубки | 10 |
| 36 | J011265 | Болт с шайбой | 10 |
| 37 | 4189859 | Хомут трубки | 6 |
| 38 | 4273783 | Проставка | 6 |
| 39 | J011250 | Болт с шайбой | 6 |
| 42 | 4190127 | Хомут трубки | 4 |
| 43 | J011260 | Болт с шайбой | 4 |
| 46 | 4179896 | Адаптер | 2 |
| 47 | 4219345 | Угловой штуцер | 2 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
