Гидрораспределитель трубопроводы (4-1) — HITACHI MX5015

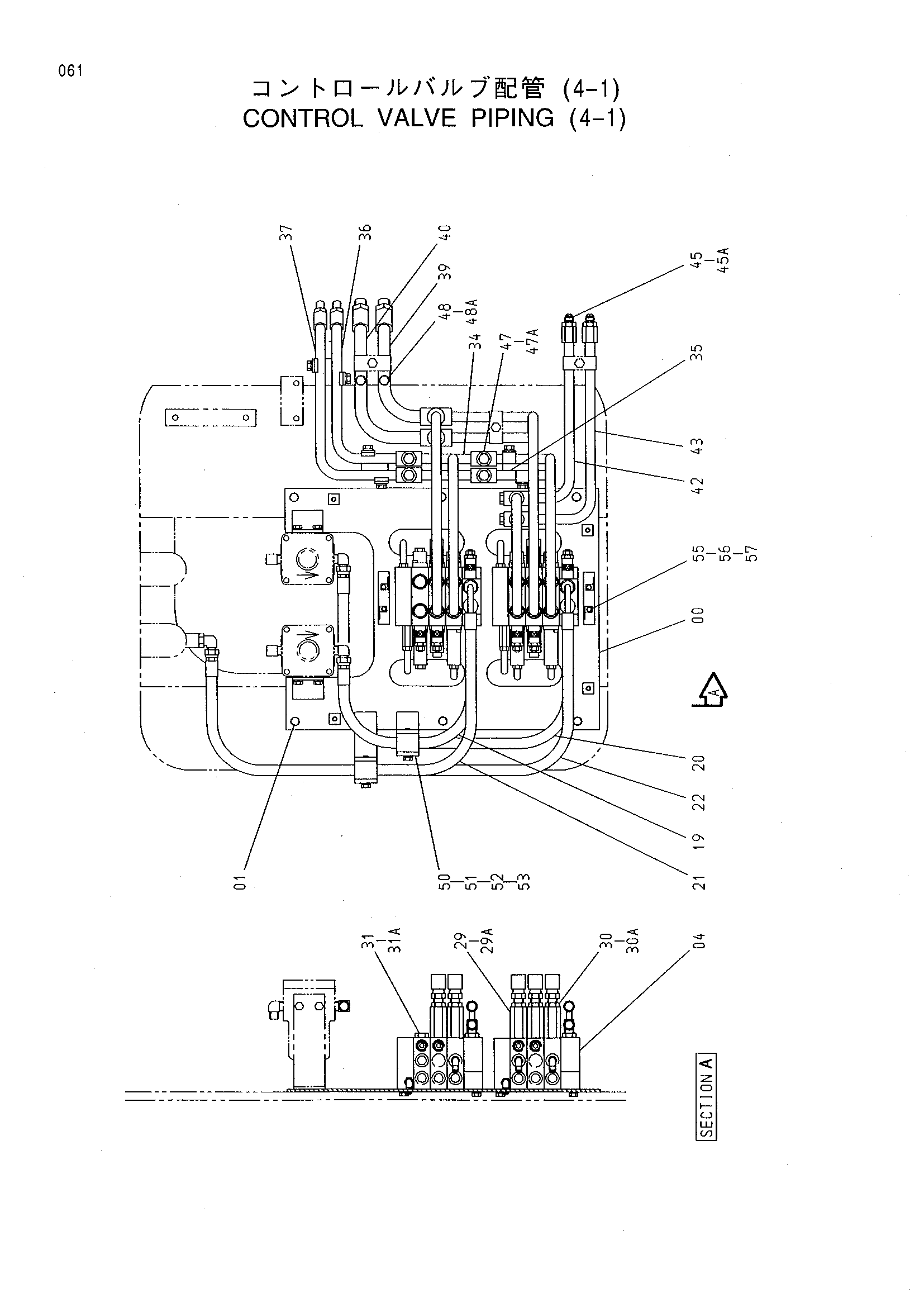

Заводская схема «Гидрораспределитель трубопроводы (4-1)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034348 | Пластина | 1 |
| 01 | J011030 | Болт с шайбой | 6 |
| 04 | 4385814 | Гидрораспределитель | 2 |
| 19 | 4305259 | Шланг | 1 |
| 20 | 4305267 | Шланг | 1 |
| 21 | 4239718 | Шланг | 1 |
| 22 | 4318055 | Шланг | 1 |
| 29 | 4336625 | Переходник | 5 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4042032 | Адаптер | 10 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4174541 | Пробка | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 8071670 | Трубка | 1 |
| 35 | 8071672 | Трубка | 1 |
| 36 | 8071671 | Трубка | 1 |
| 37 | 8071673 | Трубка | 1 |
| 39 | 8071674 | Трубка | 1 |
| 40 | 8071675 | Трубка | 1 |
| 42 | 8071676 | Трубка | 1 |
| 43 | 8071677 | Трубка | 1 |
| 45 | 4210361 | Адаптер | 2 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4092534 | Пробка | 6 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4093624 | Пробка | 2 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4398071 | Хомут шланга | 4 |
| 51 | 4398070 | Пластина | 2 |
| 52 | 4398072 | Проставка | 2 |
| 53 | J011065 | Болт с шайбой | 2 |
| 55 | 4252767 | Кронштейн | 4 |
| 56 | J900610 | Болт | 4 |
| 57 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
