Кондиционер. детали (3) — HITACHI MX5015

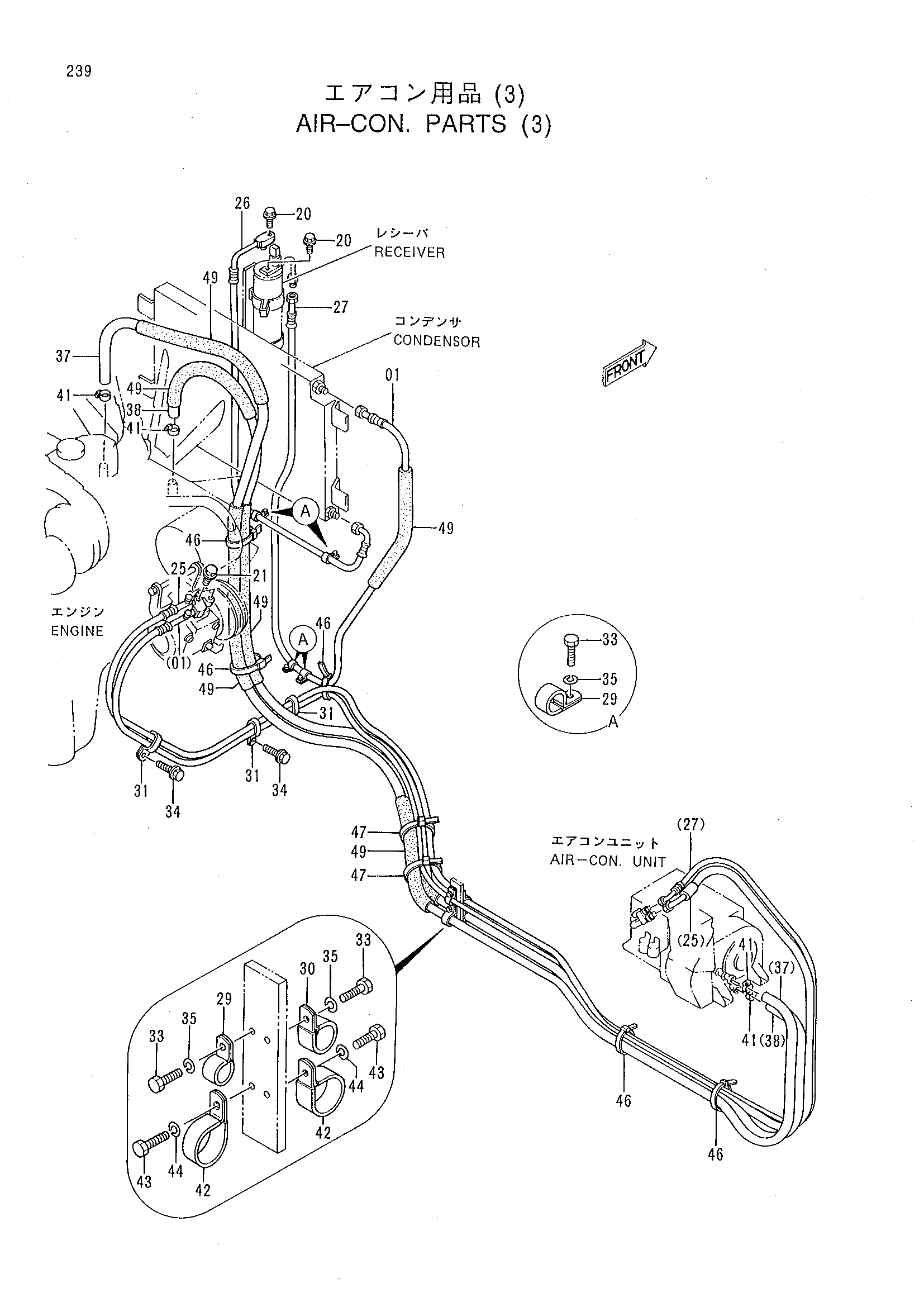

Заводская схема «Кондиционер. детали (3)» для HITACHI MX5015. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4332674 | Шланг | 1 |
| 20 | J020625 | Болт с шайбой | 2 |
| 21 | J020630 | Болт с шайбой | 2 |
| 25 | 4332673 | Шланг | 1 |
| 26 | 4332675 | Шланг | 1 |
| 27 | 4332676 | Шланг | 1 |
| 29 | 4190253 | Зажим | 5 |
| 30 | 4190277 | Зажим | 1 |
| 31 | 4190266 | Зажим | 3 |
| 33 | J901016 | Болт | 4 |
| 34 | J011020 | Болт с шайбой | 3 |
| 35 | A590910 | Пружинная шайба | 4 |
| 37 | 4347759 | Водяной шланг | 1 |
| 38 | 4347760 | Водяной шланг | 1 |
| 41 | 4514699 | Зажим шланг | 4 |
| 42 | 4190264 | Зажим | 2 |
| 43 | J901016 | Болт | 2 |
| 44 | A590910 | Пружинная шайба | 2 |
| 46 | 4055312 | Ленточный зажим | 8 |
| 47 | 4121859 | Ленточный зажим | 5 |
| 49 | 4348034 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI MX5015 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
