Воздушный трубопроводы (1) — HITACHI ML250R

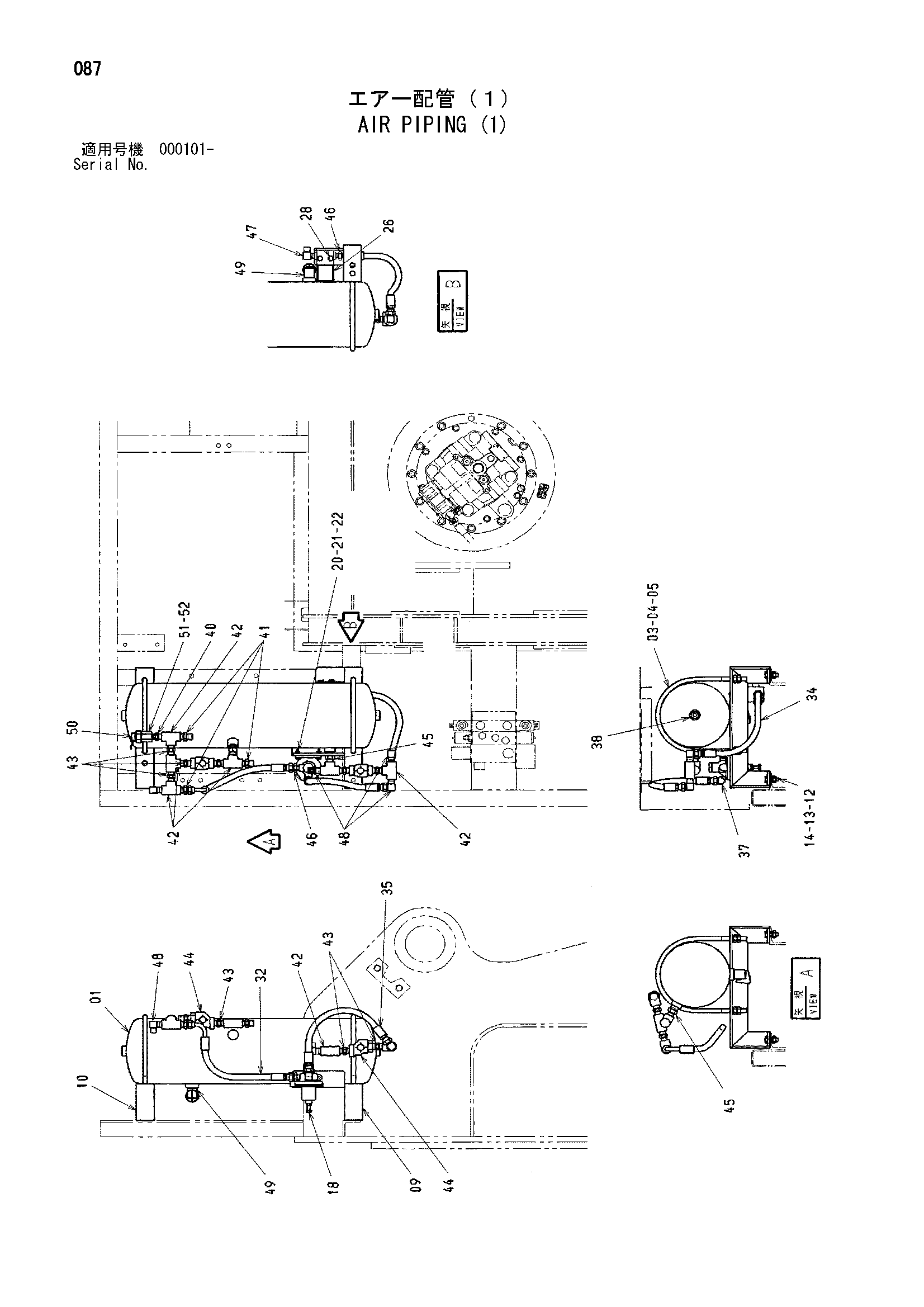

Заводская схема «Воздушный трубопроводы (1)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4473582 | Бак воздушный | 1 |
| 03 | 4349036 | U-образный болт | 2 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J950012 | Гайка | 8 |
| 09 | 7042752 | Опора | 1 |
| 10 | 8088699 | Опора | 1 |
| 12 | J901030 | Болт | 4 |
| 13 | J950010 | Гайка | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 18 | 4468627 | Клапан редукинг | 1 |
| 20 | J900625 | Болт | 2 |
| 21 | M500605 | Гайка | 2 |
| 22 | A590906 | Пружинная шайба | 2 |
| 26 | 4468646 | Электромагнитный клапан | 1 |
| 28 | J260825 | Болт с шайбой | 2 |
| 28A | J900825 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 32 | 4475971 | Шланг тормоз | 1 |
| 34 | 4475974 | Шланг тормоз | 1 |
| 35 | 4609169 | Шланг тормоз | 1 |
| 37 | 4188987 | Угловой штуцер | 1 |
| 38 | 94-2013 | Пробка | 2 |
| 40 | 94-1601 | Переходник | 1 |
| 41 | 94-1302 | Адаптер | 3 |
| 42 | 94-0661 | Тройник | 6 |
| 43 | 94-1702 | Адаптер | 6 |
| 44 | 986953 | Обратный клапан | 2 |
| 45 | 94-1902 | Адаптер | 2 |
| 46 | 4176563 | Соединение шланг | 2 |
| 47 | 4176564 | Соединение шланг | 1 |
| 48 | 94-1402 | Угловой штуцер | 4 |
| 49 | 4172103 | Клапан дренажный | 2 |
| 51 | 4343145 | Переходник S | 1 |
| 52 | 4506416 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
