Масляный радиатор — HITACHI ML250R

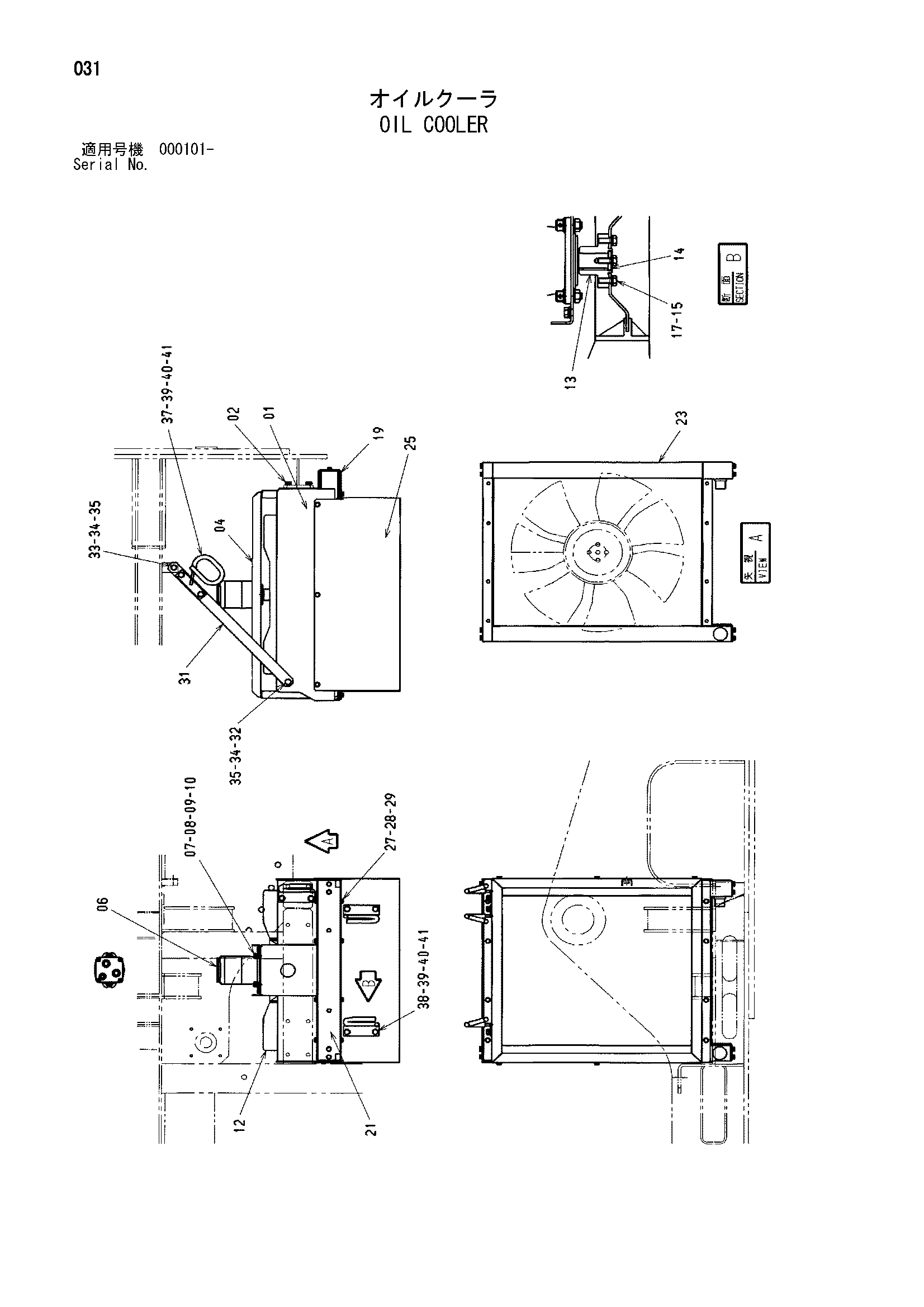

Заводская схема «Масляный радиатор» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6021727 | Короб | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 3097860 | Кронштейн | 1 |
| 06 | 4609140 | Гидромотор | 1 |
| 07 | J781025 | Болт с внутренним шестигранником | 2 |
| 08 | A590110 | Плоская шайба | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | J950010 | Гайка | 2 |
| 12 | 4600376 | Вентилятор | 1 |
| 13 | 4609142 | HUB | 1 |
| 14 | 4609143 | Проставка | 1 |
| 15 | J900820 | Болт | 5 |
| 17 | A590908 | Пружинная шайба | 5 |
| 19 | 8091589 | Кронштейн | 1 |
| 21 | 8091590 | Кронштейн | 1 |
| 23 | 4600384 | Масляный радиатор | 1 |
| 25 | 6021728 | Воздуховод | 1 |
| 27 | J900820 | Болт | 33 |
| 28 | A590908 | Пружинная шайба | 33 |
| 29 | A590108 | Плоская шайба | 33 |
| 31 | 9760502 | Стойка | 1 |
| 32 | J901025 | Болт | 1 |
| 33 | J901030 | Болт | 1 |
| 34 | A590910 | Пружинная шайба | 2 |
| 35 | A590110 | Плоская шайба | 2 |
| 37 | 8030482 | Опора | 1 |
| 38 | 8030483 | Опора | 3 |
| 39 | J901025 | Болт | 8 |
| 40 | A590910 | Пружинная шайба | 8 |
| 41 | A590110 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
