Гидроцилиндр. масляный — HITACHI ML250R

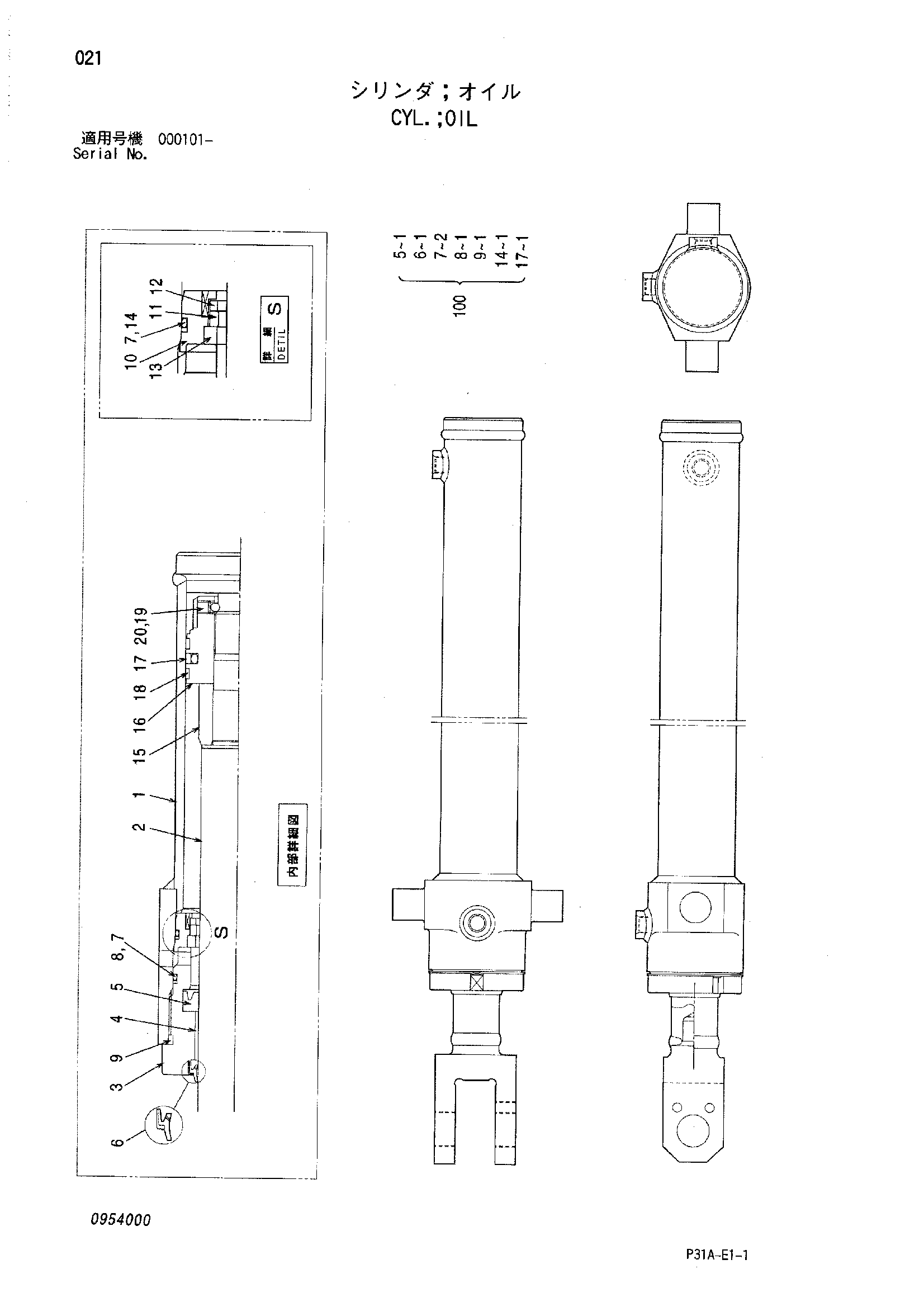

Заводская схема «Гидроцилиндр. масляный» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4487421 | Гидроцилиндр. масляный | 1 | |
| 1 | 0954001 | Труба гидроцилиндра | 1 |
| 2 | 0954002 | Шток поршня | 1 |
| 3 | 0894703 | Головка гидроцилиндра | 1 |
| 4 | 0653001 | Втулка | 1 |
| 5 | 0432503 | U-образная манжета | 1 |
| 6 | 0682101 | Грязесъёмное кольцо | 1 |
| 7 | A811070 | Уплотнительное кольцо | 2 |
| 8 | 0894704 | Опорное кольцо | 1 |
| 9 | A810075 | Уплотнительное кольцо | 1 |
| 10 | 0954003 | Держатель | 1 |
| 11 | 0954004 | Амортизатор уплотнение | 1 |
| 12 | 0954005 | Проставка | 1 |
| 13 | 0954006 | Втулка | 1 |
| 14 | 0652801 | Опорное кольцо | 1 |
| 15 | 0954007 | Амортизирующий подшипник | 1 |
| 16 | 0940108 | Поршень | 1 |
| 17 | 0341211 | Кольцо уплотнение в сборе | 1 |
| 18 | 0940109 | Направляющее кольцо | 2 |
| 19 | 0326308 | Установочный винт | 1 |
| 20 | 0370110 | Стальной шарик | 1 |
| 100 | 4648255 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
