Трубопроводы системы смазки (4) — HITACHI ML250R

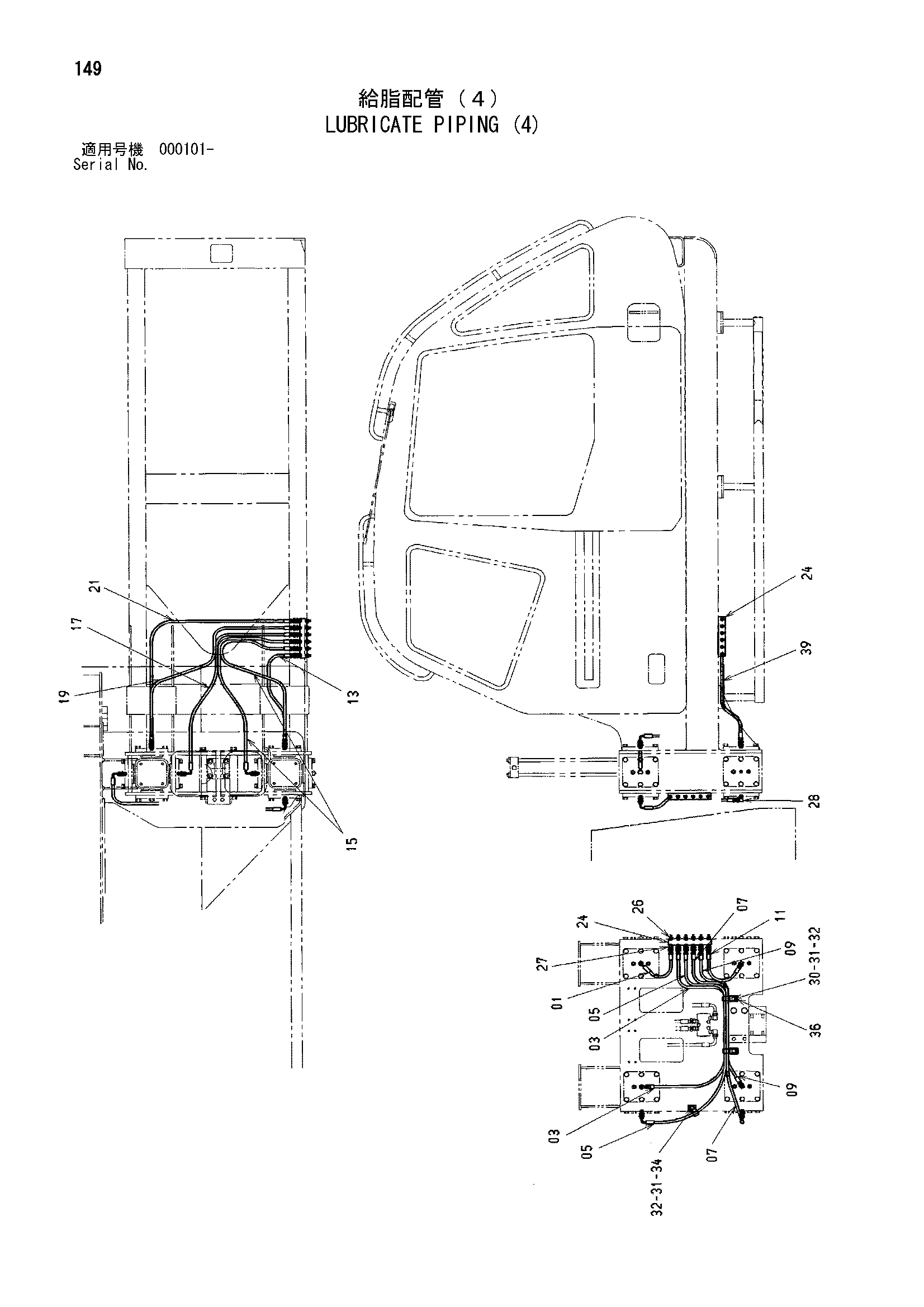

Заводская схема «Трубопроводы системы смазки (4)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4218061 | Нейлоновый шланг | 1 |
| 03 | 4293068 | Нейлоновый шланг | 1 |
| 05 | 4274576 | Нейлоновый шланг | 1 |
| 07 | 4347948 | Нейлоновый шланг | 1 |
| 09 | 4293067 | Нейлоновый шланг | 1 |
| 11 | 4207375 | Нейлоновый шланг | 1 |
| 13 | 4213449 | Нейлоновый шланг | 1 |
| 15 | 4259308 | Нейлоновый шланг | 2 |
| 17 | 4277628 | Нейлоновый шланг | 1 |
| 19 | 4277441 | Нейлоновый шланг | 1 |
| 21 | 4221265 | Нейлоновый шланг | 1 |
| 24 | 4239809 | Блок | 2 |
| 26 | J75482 | Пресс-маслёнка | 12 |
| 27 | 4154651 | Адаптер | 22 |
| 28 | 4154656 | Угловой штуцер | 2 |
| 30 | 4192035 | Зажим | 2 |
| 31 | J901020 | Болт | 3 |
| 32 | A590910 | Пружинная шайба | 3 |
| 34 | 4190272 | Зажим | 1 |
| 36 | 9733476 | Седло винта | 3 |
| 39 | 4133527 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
