Рукоять — HITACHI ML250R

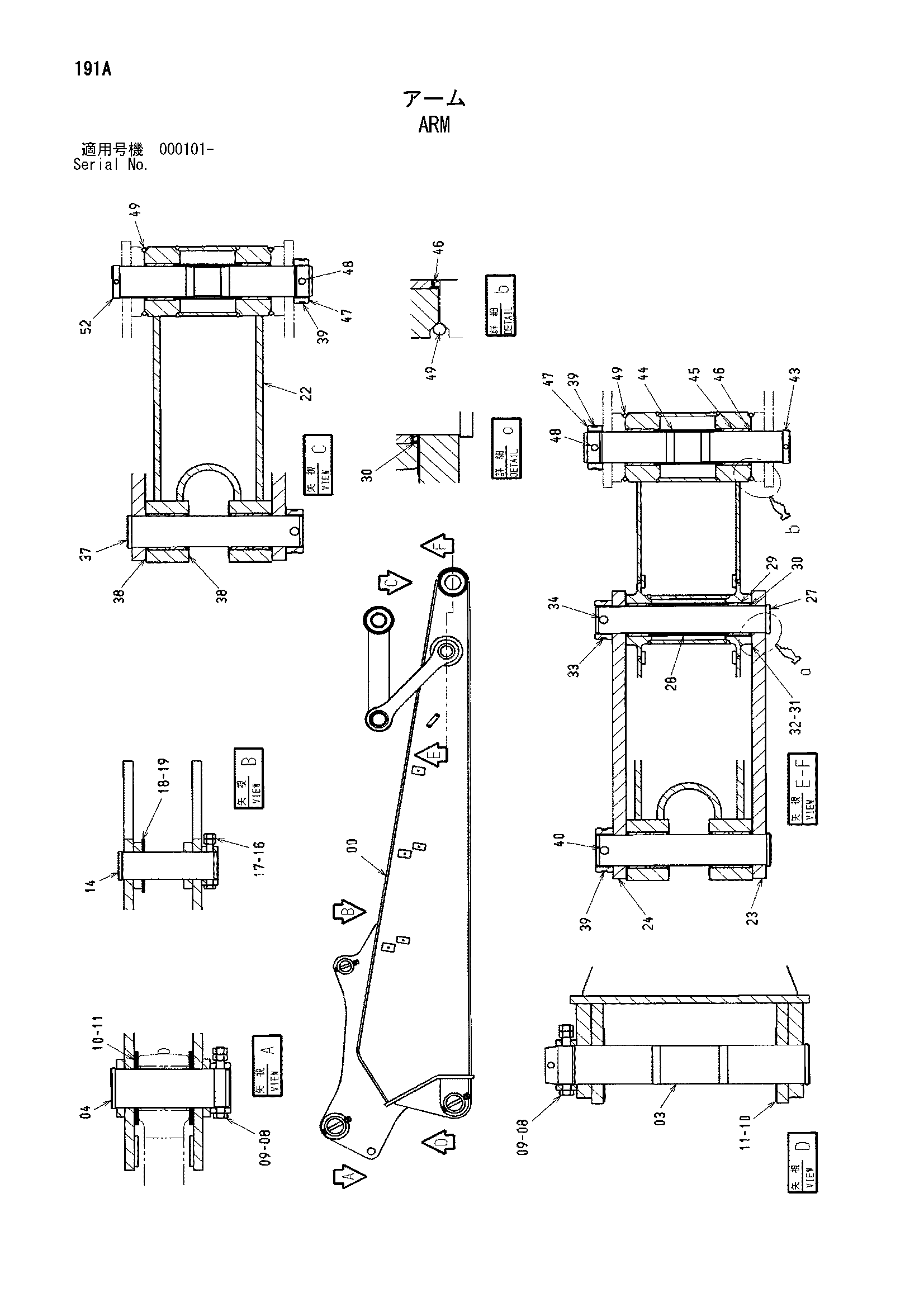

Заводская схема «Рукоять» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5007876	Рукоять	1
03	9177335	Палец	1
03A	3084547	Палец	1
03B	J75481	Пресс-маслёнка	2
04	4454880	Палец	1
08	4435127	Стопорный палец	2
09	J950020	Гайка	4
10	4445638	Упорная пластина	4
11	4445639	Упорная пластина	10
14	3036970	Палец	1
16	4435124	Стопорный палец	1
17	J950016	Гайка	2
18	4444288	Упорная пластина	2
19	4444289	Упорная пластина	1
22	9211503	Тяга	1
22A	7041737	Тяга	1
22B	4341159	Проставка	1
22C	4067902	Пылезащитное уплотнение	6
22D	J75481	Пресс-маслёнка	2
22E	4332287	Втулка	2
22F	4352398	Втулка	4
23	3048485	Тяга	1
24	9733731	Тяга	1
27	9096918	Палец	1
27A	3036971	Палец	1
27B	J75481	Пресс-маслёнка	1
28	4363407	Проставка	1
29	4332286	Втулка	2
30	4084578	Пылезащитное уплотнение	2
31	4444288	Упорная пластина	2
32	4444289	Упорная пластина	2
33	4098716	Кольцо	1
34	4106307	Палец	1
37	3036973	Палец	1
38	4450012	Упорная пластина	4
39	4098712	Кольцо	3
40	4109669	Палец	1
43	9140206	Палец	1
43A	3069518	Палец	1
43B	J75481	Пресс-маслёнка	2
44	4341159	Проставка	1
45	4332287	Втулка	2
46	4067902	Пылезащитное уплотнение	2
47	4197035	Ограничитель	2
48	4098713	Палец	2
49	4089028	Уплотнительное кольцо	4
52	9140207	Палец	1
52A	3069520	Палец	1
52B	J75481	Пресс-маслёнка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
