Поворот трубопроводы — HITACHI ML250R

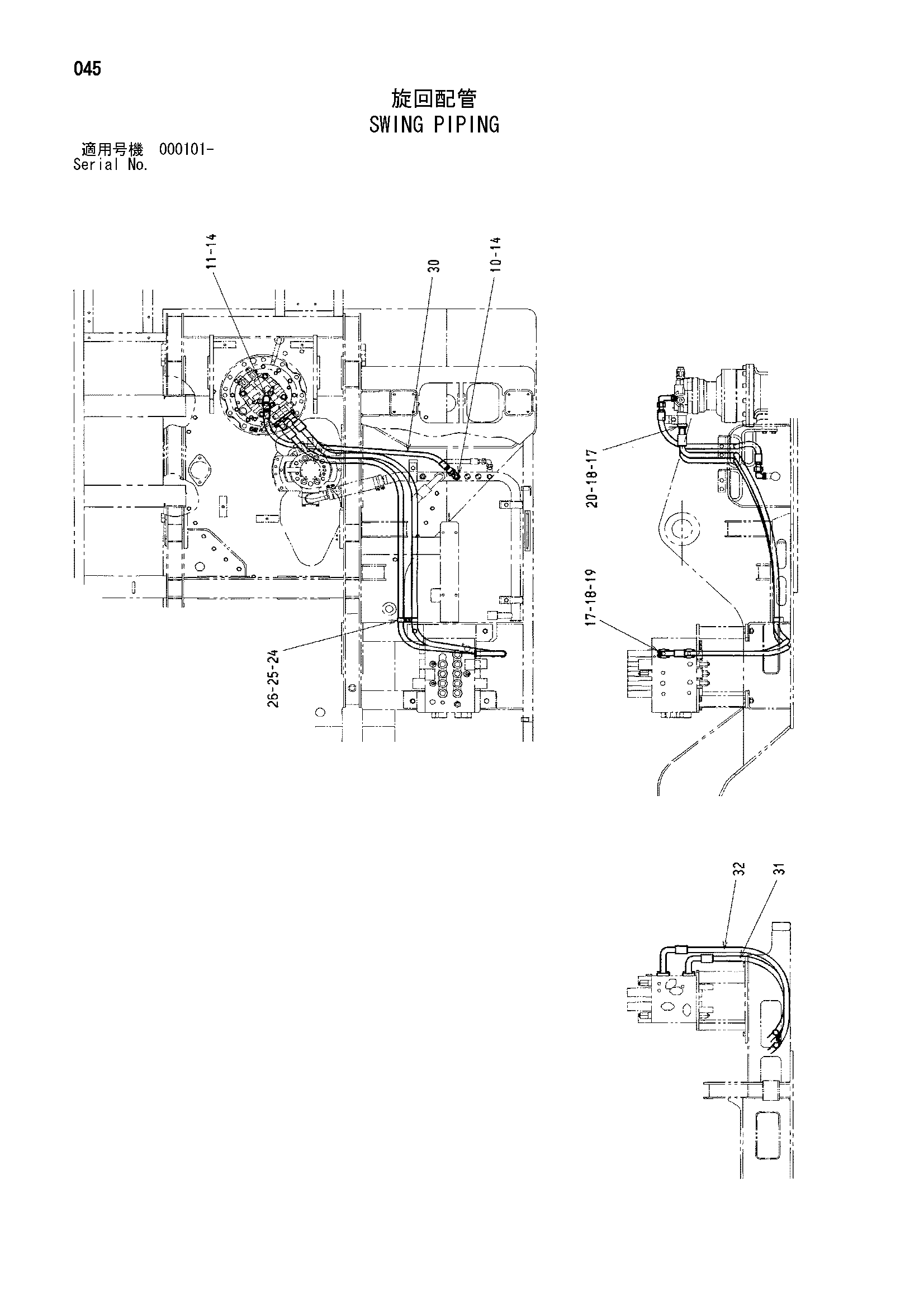

Заводская схема «Поворот трубопроводы» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4475522 | Шланг | 1 |
| 10 | A853346 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4267201 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | 986910 | Разъёмный фланец | 8 |
| 18 | 971489 | Уплотнительное кольцо | 4 |
| 19 | J781030 | Болт с внутренним шестигранником | 8 |
| 20 | J781080 | Болт с внутренним шестигранником | 8 |
| 24 | 4192035 | Зажим | 2 |
| 25 | J921025 | Болт | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 30 | 4303022 | Шланг | 1 |
| 31 | 4600742 | Шланг | 1 |
| 32 | 4600743 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
