Основные гидролинии (1) — HITACHI ML250R

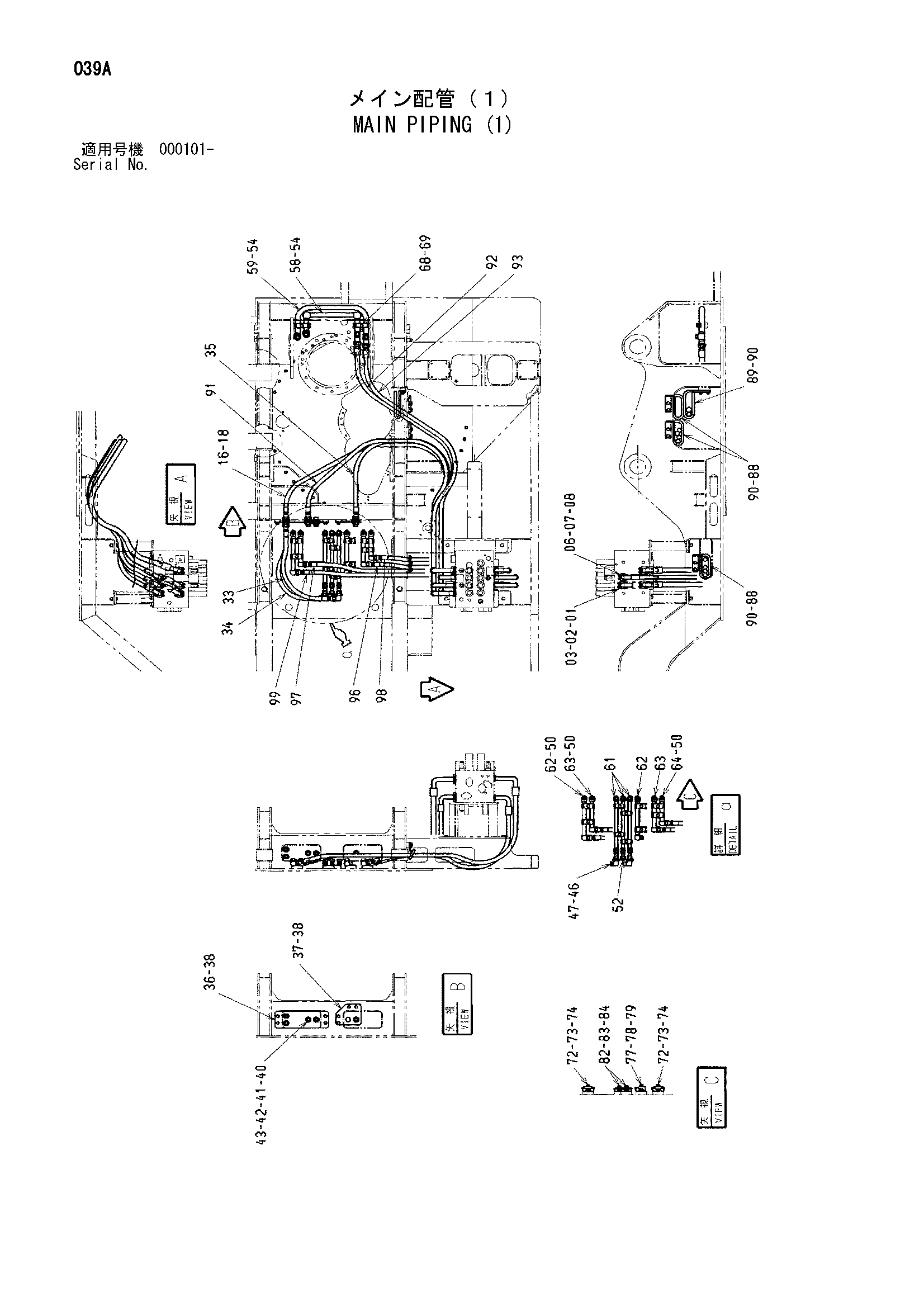

Заводская схема «Основные гидролинии (1)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 962453 | Разъёмный фланец | 8 |
| 02 | 966993 | Уплотнительное кольцо | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 16 |
| 06 | 986910 | Разъёмный фланец | 12 |
| 07 | 971489 | Уплотнительное кольцо | 6 |
| 08 | J781030 | Болт с внутренним шестигранником | 24 |
| 15 | 4476330 | Шланг | 1 |
| 16 | 4476307 | Шланг | 1 |
| 18 | 4476312 | Шланг | 1 |
| 33 | 4476317 | Шланг | 1 |
| 34 | 4476318 | Шланг | 1 |
| 35 | 4476319 | Шланг | 1 |
| 36 | 4474803 | Пластина | 1 |
| 37 | 4474804 | Пластина | 1 |
| 38 | J271225 | Болт с шайбой | 8 |
| 38A | J901225 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 40 | 4257877 | Адаптер | 5 |
| 41 | 4257876 | Гайка | 5 |
| 42 | J257130 | Пружинная шайба | 5 |
| 43 | 4187308 | Уплотнительное кольцо | 10 |
| 46 | A853346 | Угловой штуцер | 2 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4187308 | Уплотнительное кольцо | 2 |
| 50 | 4187308 | Уплотнительное кольцо | 5 |
| 52 | A885004 | Пробка | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 4187328 | Уплотнительное кольцо | 2 |
| 58 | 8088452 | Трубка | 1 |
| 59 | 8088453 | Трубка | 1 |
| 61 | 9758937 | Трубка | 3 |
| 62 | 9758938 | Трубка | 2 |
| 63 | 9758939 | Трубка | 2 |
| 64 | 9758940 | Трубка | 1 |
| 68 | 4189860 | Хомут трубки | 2 |
| 69 | J271270 | Болт с шайбой | 2 |
| 69A | J901270 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
| 72 | 4189859 | Хомут трубки | 4 |
| 73 | 4273783 | Проставка | 4 |
| 74 | J271260 | Болт с шайбой | 4 |
| 74A | J901260 | Болт | 1 |
| 74B | J222012 | Шайба | 1 |
| 77 | 4190126 | Хомут трубки | 2 |
| 78 | 4273783 | Проставка | 2 |
| 79 | J271260 | Болт с шайбой | 2 |
| 79A | J901260 | Болт | 1 |
| 79B | J222012 | Шайба | 1 |
| 82 | 4189858 | Хомут трубки | 4 |
| 83 | 4273782 | Проставка | 4 |
| 84 | J271250 | Болт с шайбой | 4 |
| 84A | J901250 | Болт | 1 |
| 84B | J222012 | Шайба | 1 |
| 88 | 8071965 | Опора | 3 |
| 89 | 8072463 | Опора | 1 |
| 90 | J271230 | Болт с шайбой | 8 |
| 90A | J901230 | Болт | 1 |
| 90B | J222012 | Шайба | 1 |
| 91 | 4476320 | Шланг | 1 |
| 92 | 4476323 | Шланг | 1 |
| 93 | 4476324 | Шланг | 1 |
| 96 | 4476327 | Шланг | 1 |
| 97 | 4476328 | Шланг | 1 |
| 98 | 4476327 | Шланг | 1 |
| 99 | 4476329 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
