Подъём табле — HITACHI ML250R

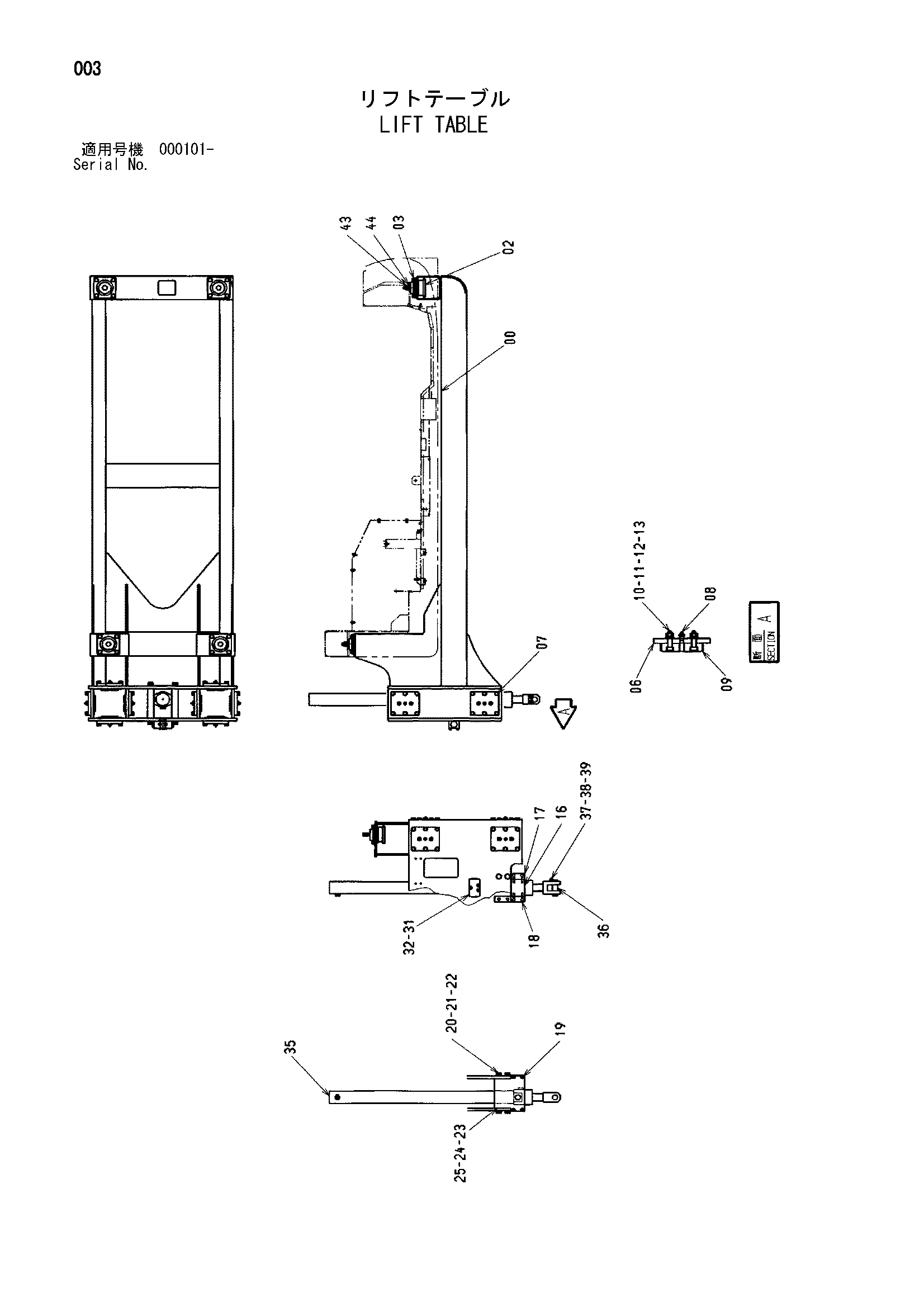

Заводская схема «Подъём табле» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007737 | Табле | 1 |
| 03 | J271225 | Болт с шайбой | 16 |
| 03A | J901225 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 06 | 4454697 | Пластина | 14 |
| 07 | J271240 | Болт с шайбой | 84 |
| 07A | J901240 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | J75482 | Пресс-маслёнка | 2 |
| 09 | 4454802 | Пластина скольжение | 14 |
| 10 | J781250 | Болт с внутренним шестигранником | 28 |
| 11 | J950012 | Гайка | 28 |
| 12 | A590112 | Плоская шайба | 28 |
| 13 | A590912 | Пружинная шайба | 28 |
| 16 | 4454782 | Пластина | 2 |
| 17 | 4454779 | Бобышка | 1 |
| 18 | 4454781 | Бобышка | 1 |
| 19 | J781035 | Болт с внутренним шестигранником | 8 |
| 20 | J901645 | Болт | 8 |
| 21 | A590116 | Плоская шайба | 8 |
| 22 | A590916 | Пружинная шайба | 8 |
| 23 | 4454956 | Регулировочная шайба | 4 |
| 24 | 4454957 | Регулировочная шайба | 2 |
| 25 | 4454958 | Регулировочная шайба | 4 |
| 31 | 4353667 | Обратный клапан | 1 |
| 32 | J260865 | Болт с шайбой | 3 |
| 32A | J900865 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 35 | 4487421 | Гидроцилиндр. масляный | 1 |
| 36 | 4608144 | Палец | 1 |
| 37 | 4608146 | Стопорная пластина | 1 |
| 38 | J781025 | Болт с внутренним шестигранником | 2 |
| 39 | A590110 | Плоская шайба | 2 |
| 43 | M660016 | U-образная гайка | 4 |
| 44 | J222016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
