Секонд стрела трубопроводы — HITACHI ML250R

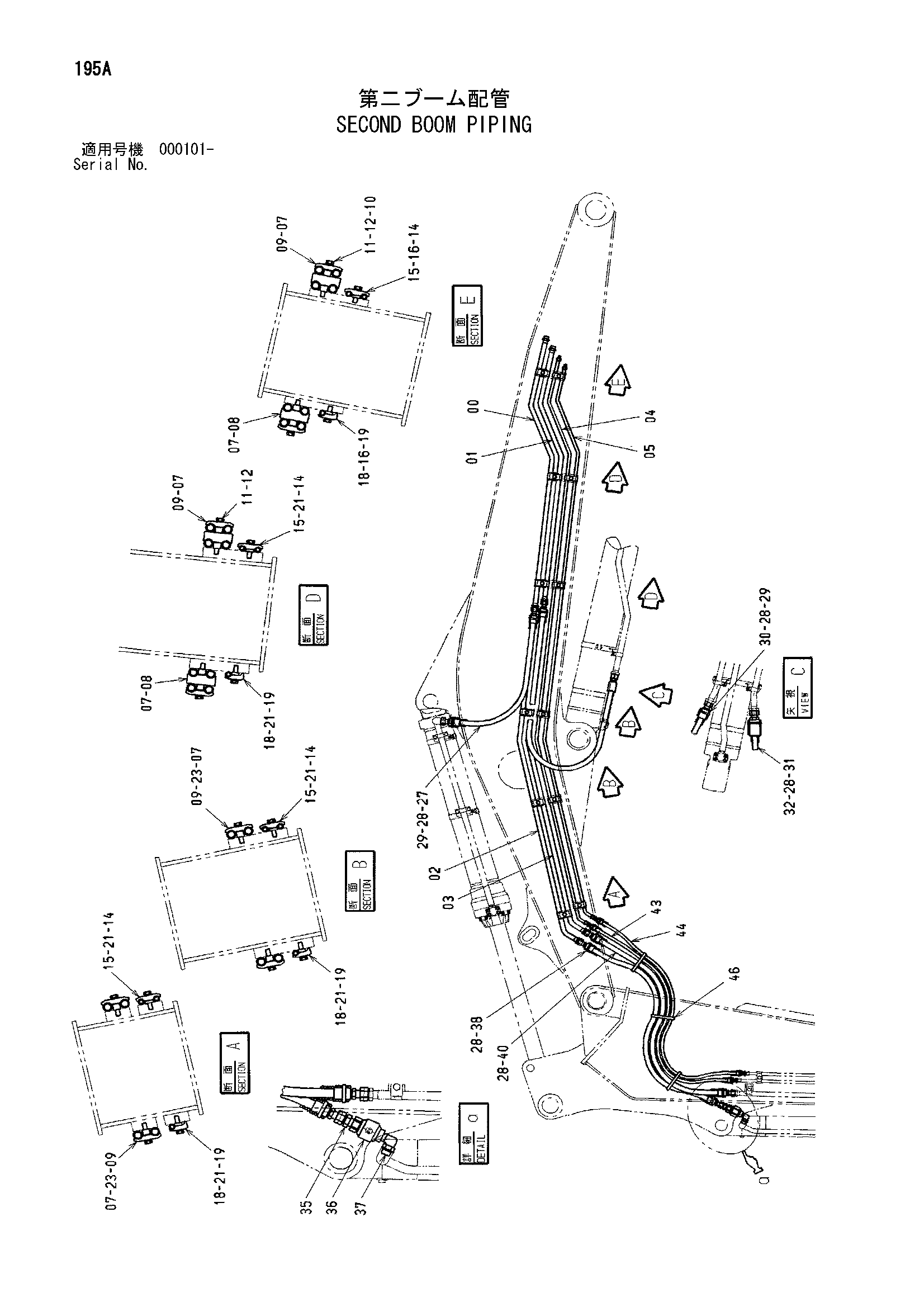

Заводская схема «Секонд стрела трубопроводы» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758364 | Трубка | 2 |
| 01 | 9758365 | Трубка | 2 |
| 02 | 9758366 | Трубка | 2 |
| 03 | 9758367 | Трубка | 2 |
| 04 | 9758368 | Трубка | 2 |
| 05 | 9758369 | Трубка | 1 |
| 07 | 4273783 | Проставка | 18 |
| 08 | 4466017 | Хомут трубки | 6 |
| 09 | 4189859 | Хомут трубки | 12 |
| 10 | A590112 | Плоская шайба | 2 |
| 11 | J901202 | Болт | 6 |
| 12 | A590912 | Пружинная шайба | 6 |
| 14 | 4152729 | Проставка | 6 |
| 15 | 4189858 | Хомут трубки | 6 |
| 16 | J271245 | Болт с шайбой | 2 |
| 16A | J901245 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4273781 | Проставка | 6 |
| 19 | 4190124 | Хомут трубки | 6 |
| 21 | J271250 | Болт с шайбой | 10 |
| 21A | J901250 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | J271260 | Болт с шайбой | 6 |
| 23A | J901260 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4470814 | Шланг | 1 |
| 27 | 4471244 | Шланг | 2 |
| 28 | 4187308 | Уплотнительное кольцо | 12 |
| 29 | 4187328 | Уплотнительное кольцо | 3 |
| 30 | 4471246 | Шланг | 1 |
| 31 | 4471248 | Шланг | 1 |
| 32 | 4187329 | Уплотнительное кольцо | 1 |
| 35 | 4208967 | Адаптер | 2 |
| 36 | 4184596 | Клапан словретурн | 2 |
| 37 | 4174588 | Угловой штуцер | 2 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4471249 | Шланг | 2 |
| 40 | 4471251 | Шланг | 2 |
| 43 | 4488125 | Шланг | 2 |
| 44 | 4488126 | Шланг | 1 |
| 46 | 4449247 | Хомут шланга | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
