Масляный радиатор трубопроводы — HITACHI ML250R

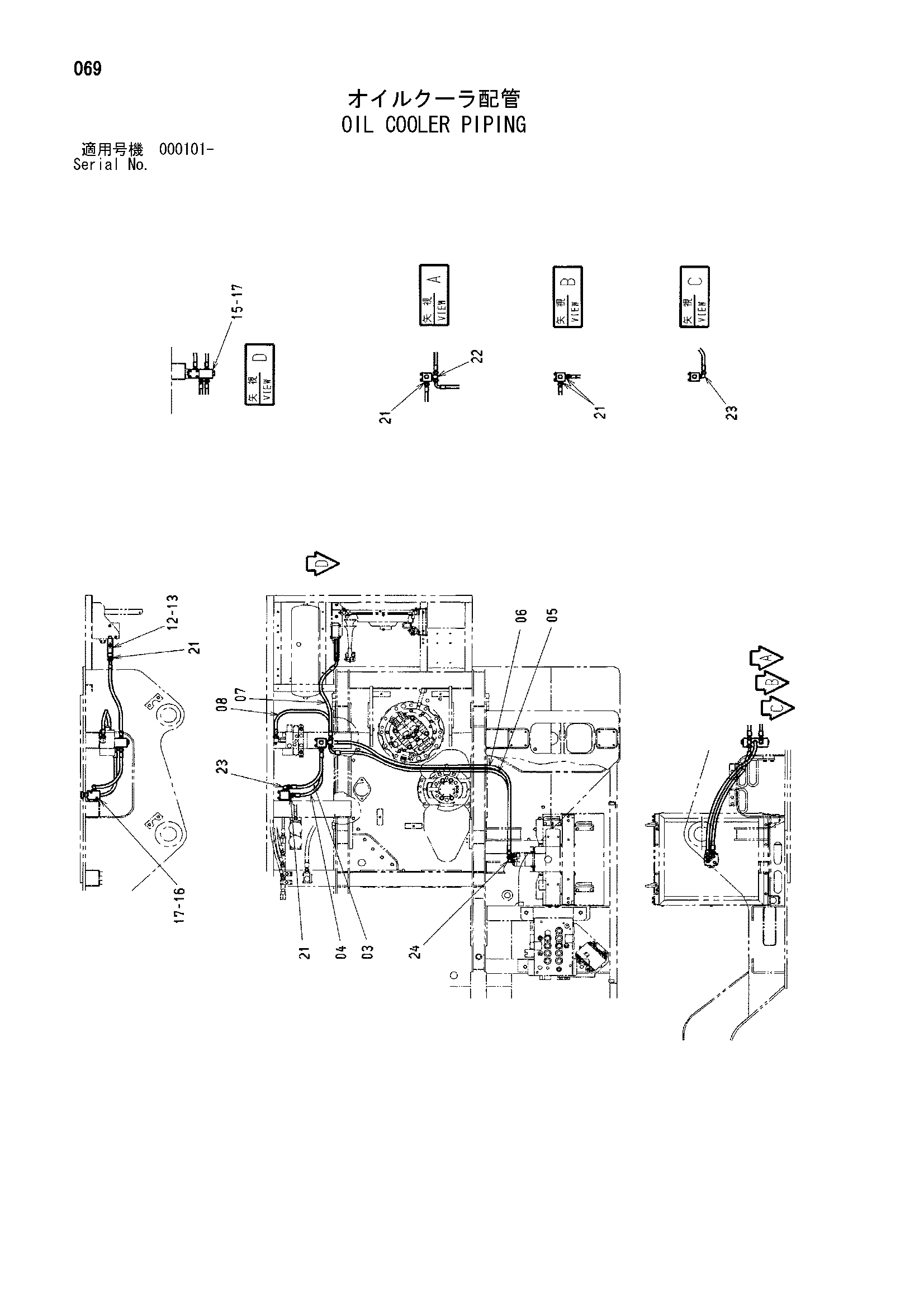

Заводская схема «Масляный радиатор трубопроводы» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4476073 | Шланг | 1 |
| 03 | 4305257 | Шланг | 1 |
| 04 | 4294863 | Шланг | 1 |
| 05 | 4404325 | Шланг | 1 |
| 06 | 4461754 | Шланг | 1 |
| 07 | 4471093 | Шланг | 1 |
| 08 | 4300848 | Шланг | 1 |
| 13 | 4506418 | Уплотнительное кольцо | 1 |
| 17 | J260820 | Болт с шайбой | 6 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 21 | A852144 | Адаптер | 5 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A852544 | Тройник | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852344 | Угловой штуцер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852334 | Угловой штуцер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
