Напорные трубопроводы — HITACHI ML250R

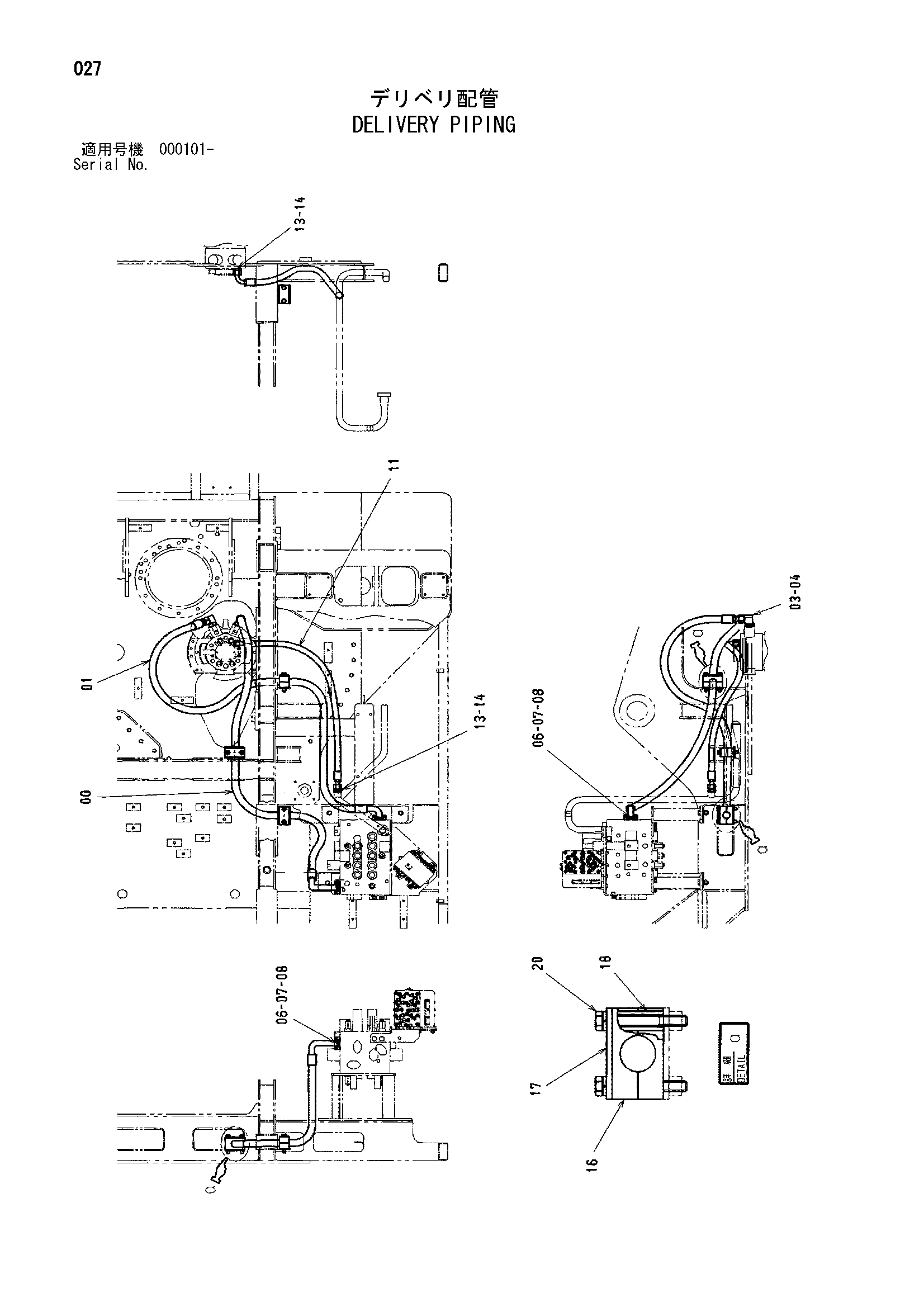

Заводская схема «Напорные трубопроводы» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4471098 | Шланг | 1 |
| 01 | 4471099 | Шланг | 1 |
| 03 | A853388 | Угловой штуцер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | 4085560 | Разъёмный фланец | 4 |
| 07 | 966993 | Уплотнительное кольцо | 2 |
| 08 | J781240 | Болт с внутренним шестигранником | 8 |
| 11 | 4487462 | Шланг | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | A853166 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4341808 | Хомут шланга | 6 |
| 17 | 4341803 | Пластина | 3 |
| 18 | 4205614 | Проставка | 6 |
| 20 | J271290 | Болт с шайбой | 6 |
| 20A | J901290 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
