Рулевое управление трубопроводы (2) — HITACHI ML250R

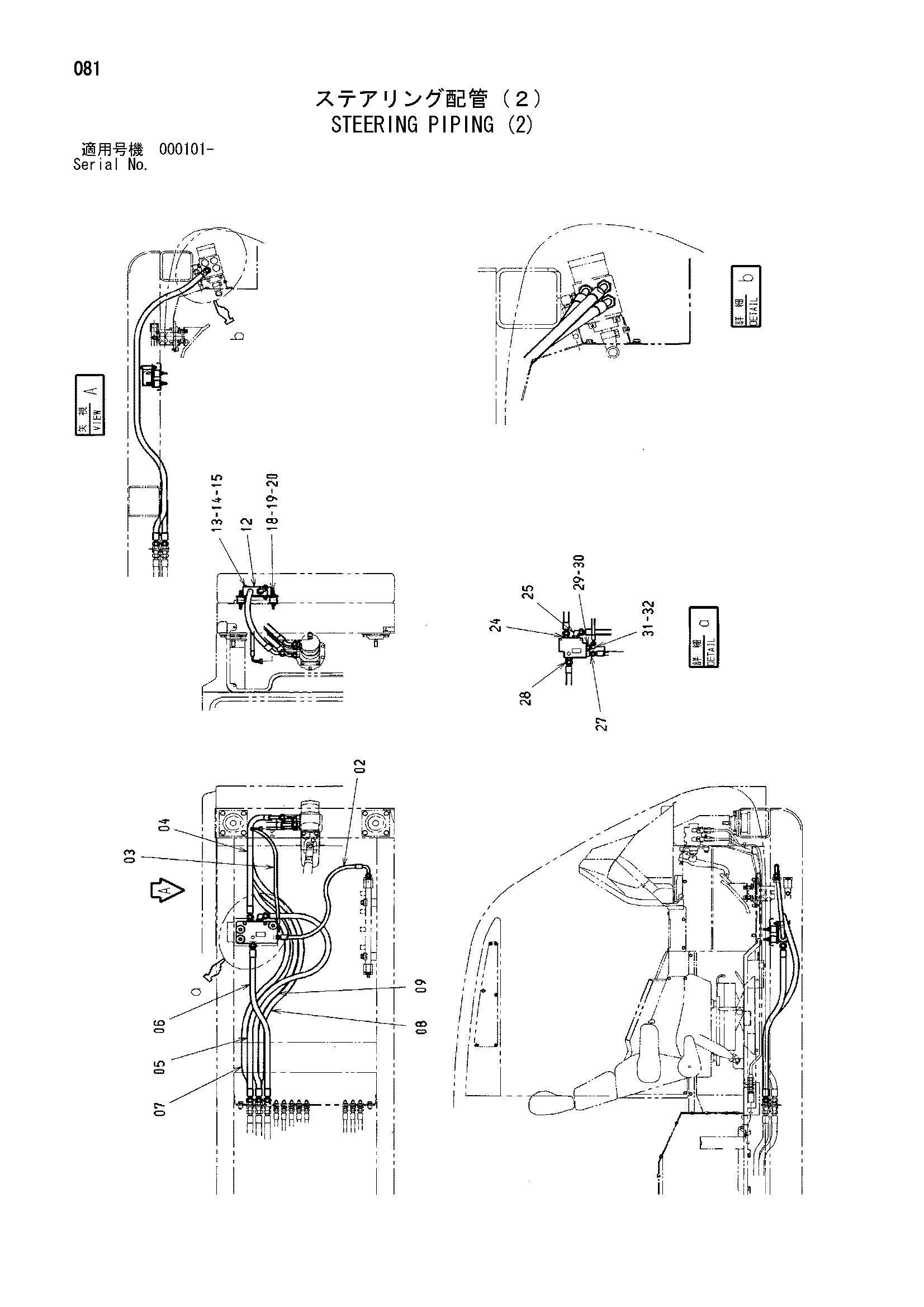

Заводская схема «Рулевое управление трубопроводы (2)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476082 | Шланг | 1 |
| 02 | 4327461 | Шланг | 1 |
| 03 | 4474908 | Шланг | 1 |
| 04 | 4474910 | Шланг | 1 |
| 05 | 4305272 | Шланг | 1 |
| 06 | 4305260 | Шланг | 1 |
| 07 | 4475026 | Шланг | 1 |
| 08 | 4475026 | Шланг | 1 |
| 09 | 4475026 | Шланг | 1 |
| 13 | 4476228 | Пластина | 1 |
| 14 | J260865 | Болт с шайбой | 2 |
| 14A | J900865 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J950008 | Гайка | 2 |
| 18 | 4280188 | Резиновая подушка | 3 |
| 19 | J950008 | Гайка | 6 |
| 20 | A590908 | Пружинная шайба | 6 |
| 24 | 4042039 | Адаптер | 1 |
| 24A | U10778U | Уплотнительное кольцо | 1 |
| 25 | 4327300 | Угловой штуцер | 1 |
| 25A | R26906R | Уплотнительное кольцо | 1 |
| 27 | 4278865 | Адаптер | 1 |
| 27A | 4510185 | Уплотнительное кольцо | 1 |
| 28 | 4241382 | Адаптер | 1 |
| 28A | R26906R | Уплотнительное кольцо | 1 |
| 32 | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
