Фирст стрела трубопроводы (рабочее оборудование) — HITACHI ML250R

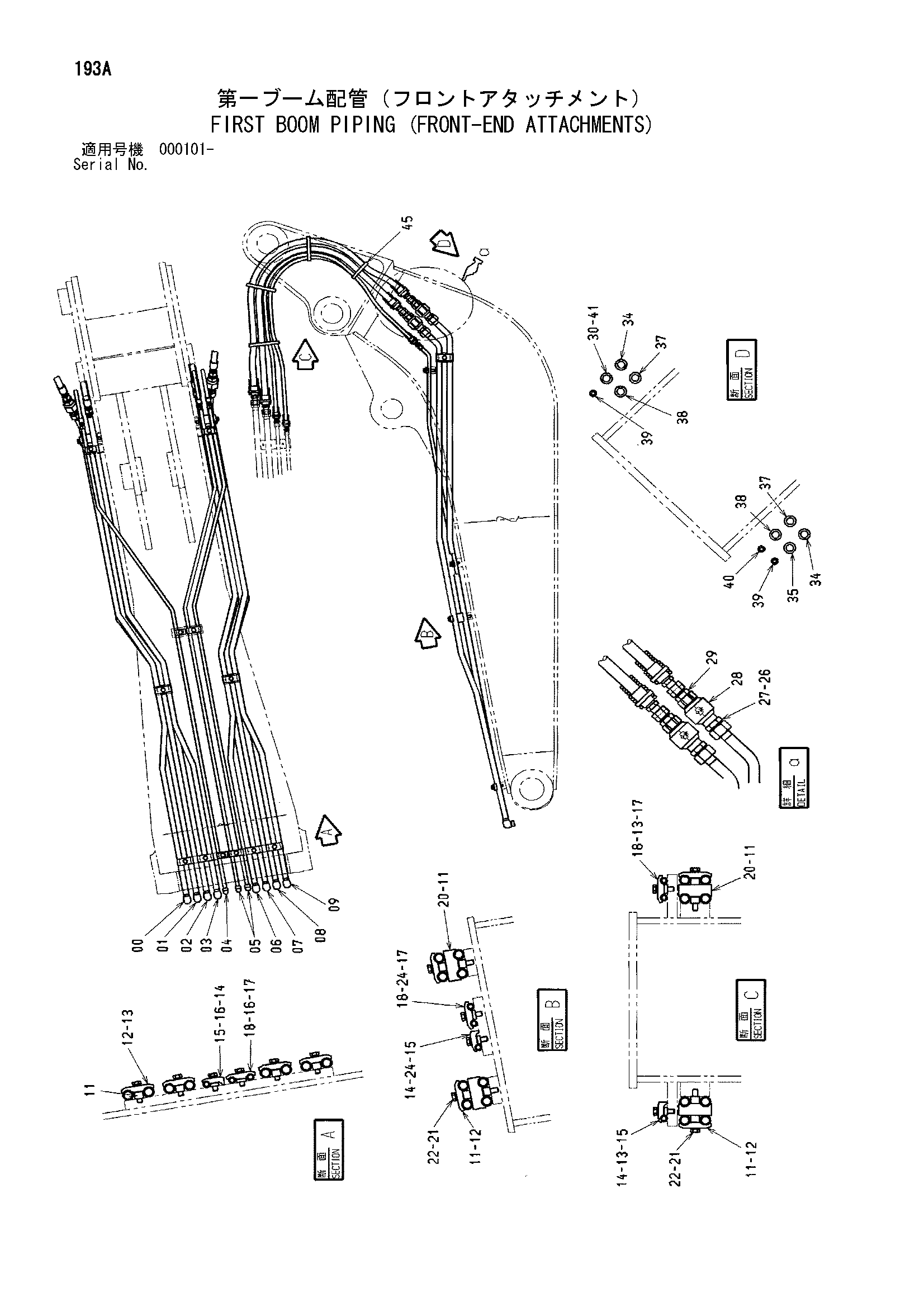

Заводская схема «Фирст стрела трубопроводы (рабочее оборудование)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087177 | Трубка | 1 |
| 01 | 8086754 | Трубка | 1 |
| 02 | 8087178 | Трубка | 1 |
| 03 | 8087179 | Трубка | 1 |
| 04 | 8087180 | Трубка | 1 |
| 05 | 8087181 | Трубка | 2 |
| 06 | 8087182 | Трубка | 1 |
| 07 | 8087183 | Трубка | 1 |
| 08 | 8086755 | Трубка | 1 |
| 09 | 8087184 | Трубка | 1 |
| 11 | 4273783 | Проставка | 12 |
| 12 | 4189859 | Хомут трубки | 8 |
| 13 | J271250 | Болт с шайбой | 6 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4273781 | Проставка | 3 |
| 15 | 4190124 | Хомут трубки | 3 |
| 16 | J271240 | Болт с шайбой | 2 |
| 16A | J901240 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4152729 | Проставка | 3 |
| 18 | 4189858 | Хомут трубки | 3 |
| 20 | 4466017 | Хомут трубки | 4 |
| 21 | J901202 | Болт | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 24 | J271245 | Болт с шайбой | 2 |
| 24A | J901245 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4187328 | Уплотнительное кольцо | 4 |
| 27 | A853168 | Адаптер | 4 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4215142 | Клапан словретурн | 4 |
| 29 | A853166 | Адаптер | 4 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4187308 | Уплотнительное кольцо | 16 |
| 32 | 4470813 | Шланг | 1 |
| 34 | 4471249 | Шланг | 2 |
| 35 | 4471250 | Шланг | 1 |
| 37 | 4471251 | Шланг | 2 |
| 38 | 4471252 | Шланг | 2 |
| 39 | 4471256 | Шланг | 2 |
| 40 | 4471257 | Шланг | 1 |
| 41 | 4485010 | Шланг | 1 |
| 45 | 4449247 | Хомут шланга | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
