Трубопроводы системы смазки (1) — HITACHI ML250R

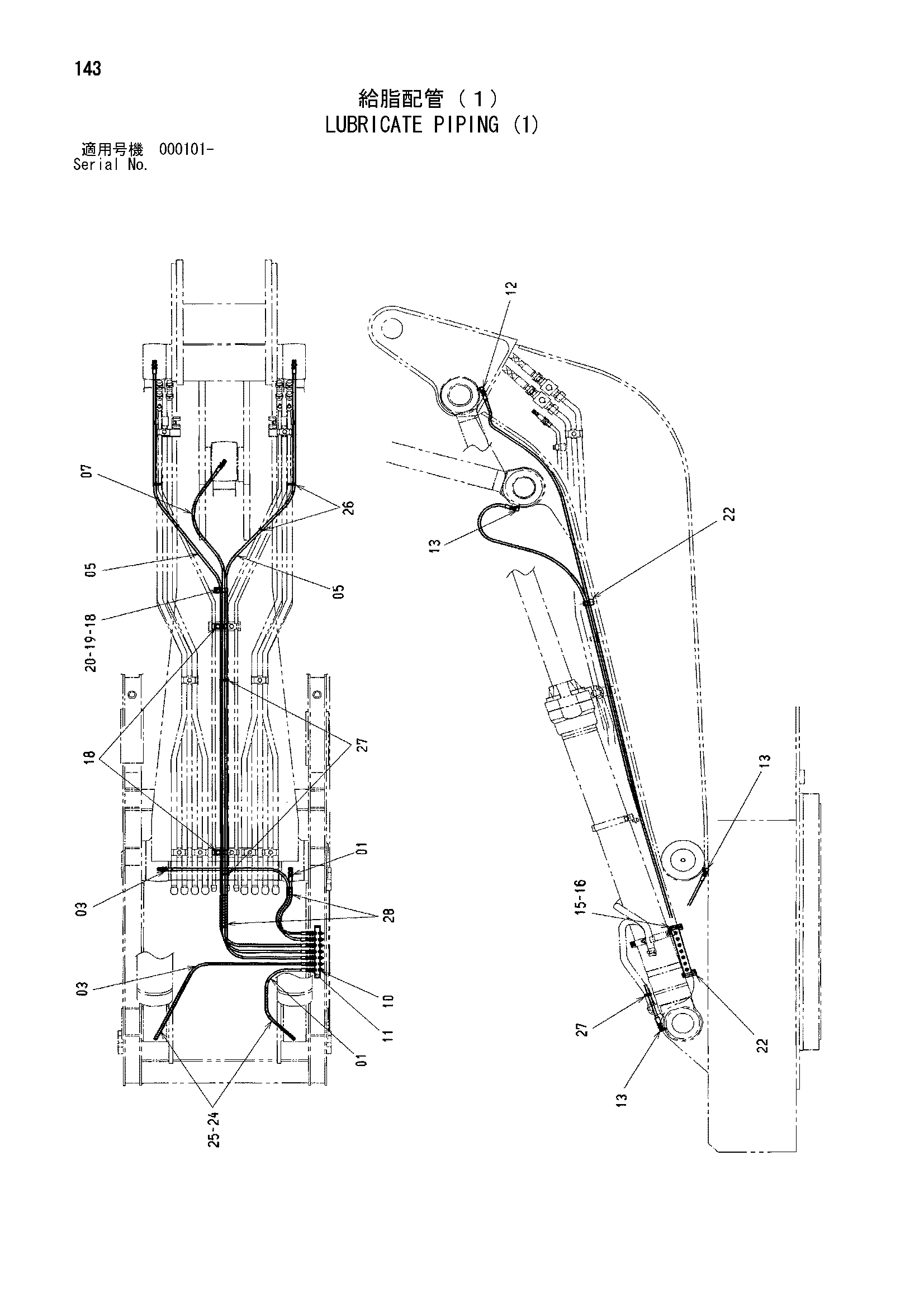

Заводская схема «Трубопроводы системы смазки (1)» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4375290 | Шланг | 2 |
| 03 | 4334913 | Шланг | 2 |
| 05 | 4432151 | Шланг | 2 |
| 07 | 4413926 | Шланг | 1 |
| 10 | 4148896 | Пресс-маслёнка | 7 |
| 11 | 4154651 | Адаптер | 7 |
| 12 | 4154656 | Угловой штуцер | 2 |
| 13 | 4256211 | Угловой штуцер | 5 |
| 15 | 4487576 | Блок | 1 |
| 16 | J271060 | Болт с шайбой | 2 |
| 16A | J901060 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4190263 | Зажим | 3 |
| 19 | J901020 | Болт | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
| 22 | 9733476 | Седло винта | 3 |
| 24 | 4149557 | Защитный кожух | 2 |
| 25 | 4133527 | Защитный кожух | 2 |
| 26 | 4055311 | Ленточный зажим | 4 |
| 27 | 4055312 | Ленточный зажим | 4 |
| 28 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
