Рычаг трубопроводы — HITACHI ML250R

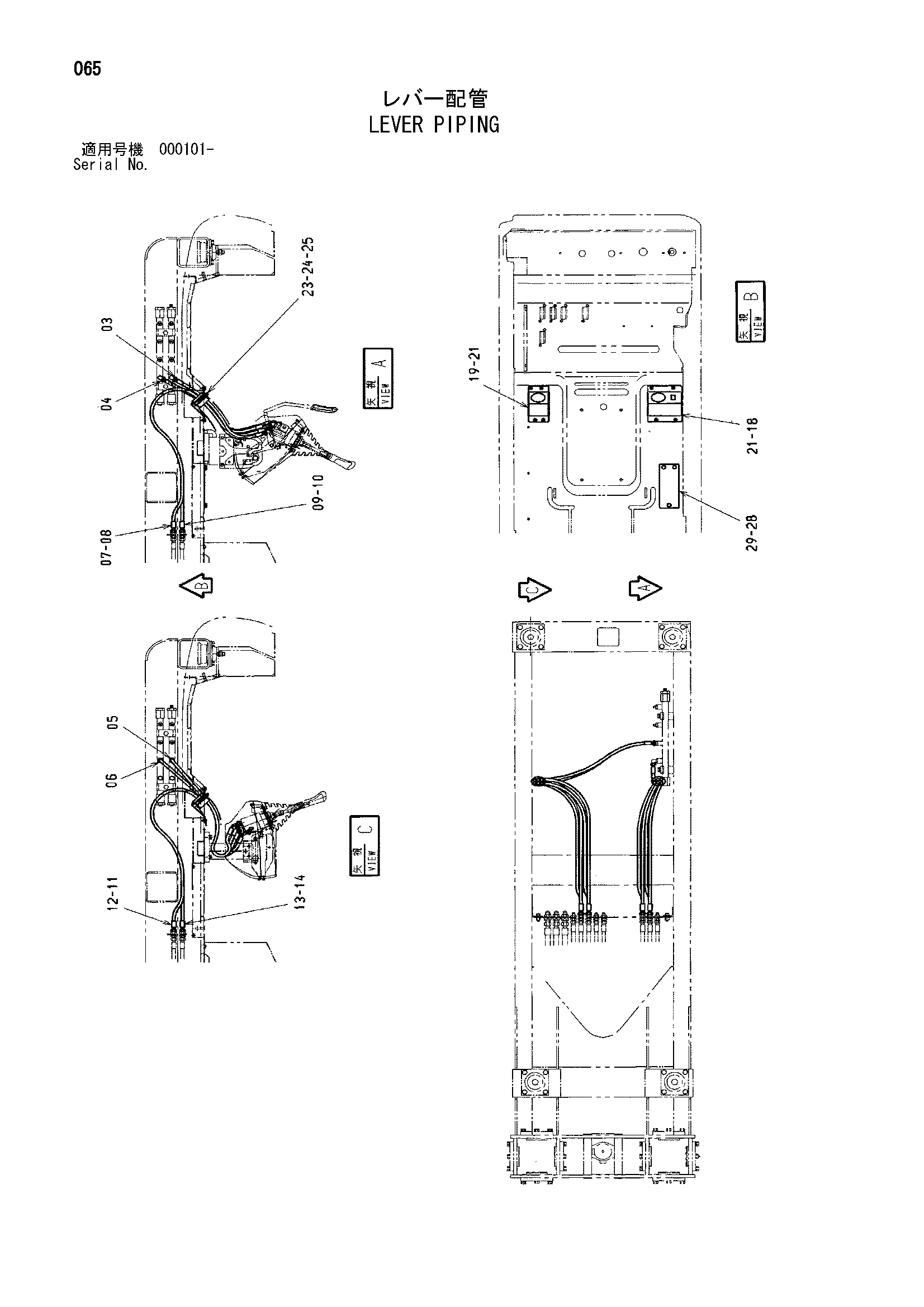

Заводская схема «Рычаг трубопроводы» для HITACHI ML250R. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4476077 | Шланг | 1 |
| 03 | 4340881 | Шланг | 1 |
| 04 | 4382023 | Шланг | 1 |
| 05 | 4332935 | Шланг | 1 |
| 06 | 4412011 | Шланг | 1 |
| 07 | 4475648 | Шланг | 1 |
| 08 | 4475648 | Шланг | 1 |
| 09 | 4475648 | Шланг | 1 |
| 10 | 4475651 | Шланг | 1 |
| 11 | 4475644 | Шланг | 1 |
| 12 | 4475644 | Шланг | 1 |
| 13 | 4475644 | Шланг | 1 |
| 14 | 4475644 | Шланг | 1 |
| 18 | 8088702 | Короб | 1 |
| 19 | 8088703 | Короб | 1 |
| 21 | J460816 | Винт с шайбой | 8 |
| 23 | 3079728 | Втулка | 2 |
| 24 | 4351774 | Хомут провод | 2 |
| 25 | 4351175 | Шланг | 2 |
| 28 | 4476361 | Крышка | 1 |
| 29 | J271020 | Болт с шайбой | 3 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ML250R и серийный номер машины. Это снижает риск заказа детали другого исполнения.
